旋坯刮刀的核心结构与受力逻辑
旋坯刮刀并非简单的金属片，其核心在于刀刃角度与刀柄握持方式的配合。传统干修坯常用的刮刀多由高碳钢或合金钢制成，刀刃经过热处理保持硬度，同时保留一定的韧性以防崩口。刀刃通常呈楔形或扁平状，前端打磨出微小的倒角，这个细节决定了切削时的切入深度和排屑效果。刀柄部分多为木质或工程塑料，长度需匹配操作者的手臂长度，确保在旋转过程中手腕能自然放松，避免长时间作业导致的疲劳抖动。
在实际操作中，刮刀的作用是通过机械力去除坯体表面的多余泥料，修正因旋坯或注浆产生的不规则形状。干修坯阶段，坯体水分含量通常控制在15%-18%左右，此时泥料具有足够的强度承受切削，但又不至于过硬导致刀具打滑。刮刀的刃口必须保持锋利，钝化的刀刃不仅效率低下，更容易划伤坯体表面，留下难以修复的刀痕。许多新手误以为用力越大效果越好，实际上，适度的压力配合稳定的运刀速度，才能获得平整光洁的修坯面。
干修坯前的坯体状态评估与工具准备
干修坯的效果高度依赖于坯体的软硬程度，操作前需通过指尖轻触表面进行判断。若坯体过湿，刀具容易粘泥，导致修坯面粗糙不平；若过干，坯体易碎，切削时会产生粉末而非片状碎屑。理想的修坯时机是在坯体晾至“皮革硬度”阶段，即用手指按压无明显凹痕，但指甲轻划仍能留下浅痕。这一状态通常需要根据环境温湿度调整晾坯时间，夏季可能需要2-4小时，冬季则可能长达半天以上。
工具准备方面，除了主修刮刀，还需配备不同形状的辅助刀具。弧形刮刀用于修整内壁曲线，平口刮刀处理平面区域，而细头修坯刀则用于处理底部足圈等细节部位。所有刀具在使用前需检查刃口是否有缺口或锈蚀，必要时使用磨刀石进行简单修整。此外，准备一块湿布用于定期擦拭刀具上的粘附泥屑，保持刃口清洁，这能显著提升修坯的流畅度。环境应保持干燥通风，避免灰尘落在未干的坯体表面造成瑕疵。
标准旋坯刮刀的操作手法与轨迹控制

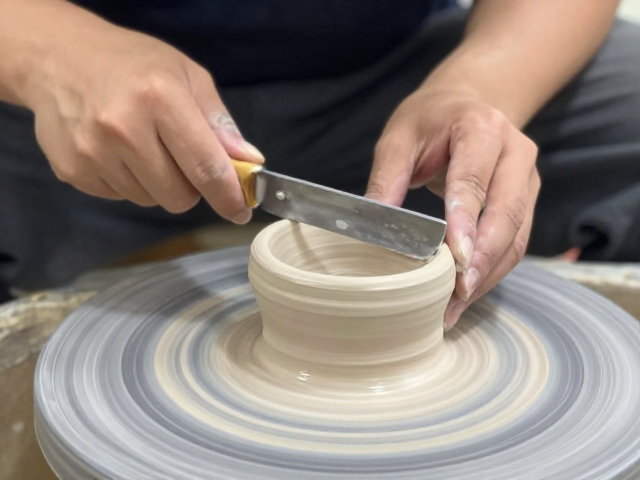

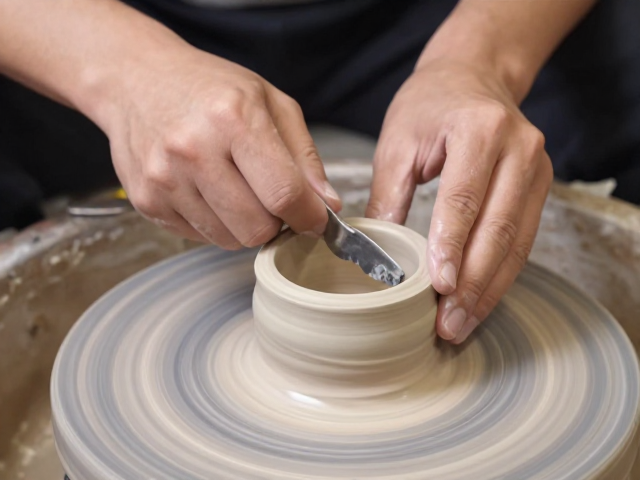

修坯的核心动作在于“推”与“刮”的结合，而非单纯的切割。操作时，右手握住刀柄，拇指按压刀背上方以控制力度，左手轻扶坯体上方或侧面以稳定姿态。刀具与坯体表面应保持15-30度的夹角，这个角度既能保证切削效率，又能减少崩裂风险。运刀轨迹应遵循坯体的大轮廓，从底部向上或从口沿向下连续滑动，避免在同一位置反复刻画，以免形成深浅不一的沟槽。

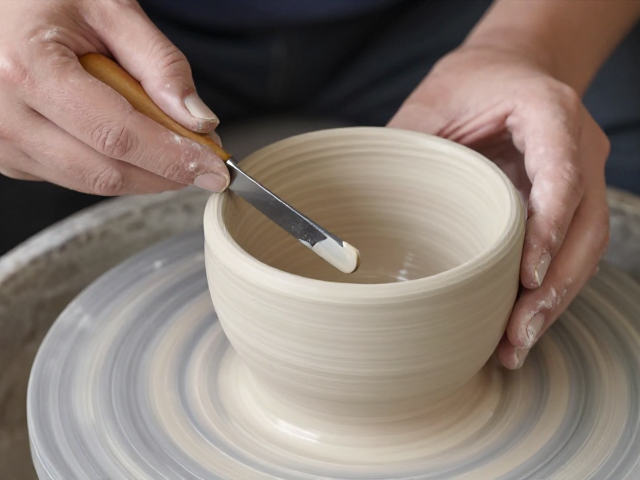

对于碗、盘等对称器皿，修坯时需不断旋转坯体，确保刀具始终处于最佳受力角度。每次切削的深度应极薄，通常不超过0.5毫米，通过多层薄削逐渐逼近最终造型。遇到转角或曲线变化处，需放慢速度，手腕微调刀具角度，使刃口平滑过渡。若发现坯体表面出现毛刺或刀痕，应立即停止修整，用细砂纸轻轻打磨该区域，或等待坯体稍干后再次精细修整，切忌强行用粗刀压制。
常见修坯缺陷的成因分析与即时修正
修坯过程中最常见的缺陷是“波浪纹”，这通常源于运刀速度不均或坯体软硬不一。当刀具在软区停留时间过长，切削过多，而在硬区快速划过，就会形成高低不平的波浪状表面。修正方法是在修整初期，先用较钝的刀具或手掌轻轻抚平表面，消除明显的凸起，待整体平整后再用锋利刮刀进行精修。若坯体局部过干导致修坯时碎裂，应立即停止操作，用少量清水在裂缝处润湿，待其稍软化后再继续，或直接放弃该部位，通过后续打磨弥补。
另一常见问题是底部足圈修削不当，导致器皿放置不稳或重心失衡。足圈过宽会增加重量且易磕碰，过窄则支撑力不足。操作时，应以坯体中心为基准，使用环形刮刀或专用足圈刀，从外向内逐步修整。需注意足圈内侧与底部连接处的过渡要圆润，避免直角切割导致应力集中而开裂。若足圈边缘出现毛边，可用拇指指甲或小木片轻轻压实修整，再用细砂纸收尾。每一次修坯都应结合整体造型比例进行观察，确保线条流畅自然。
刀具保养与长期使用的安全规范
刮刀的寿命与修坯质量直接相关，使用后的清洁与存放至关重要。每次作业结束后，需用清水冲洗刀具，去除残留泥屑，再用干布擦干，防止水分侵蚀导致生锈。对于高碳钢刀具，可在干燥后涂抹少量食用油形成保护膜。存放时，刀具应置于干燥处，刃口不得与其他硬物碰撞，建议使用刀套或专用刀架保护刃口锋利度。若刃口出现轻微卷边，可使用细磨石进行修复，但需保持原有的楔形角度，避免磨钝。
安全规范方面，修坯过程中产生的泥屑粉尘可能对呼吸道构成潜在影响，建议在通风良好的区域操作，必要时佩戴防尘口罩。操作时需注意周围环境，避免刀具意外滑脱伤及手部或周围物品。对于电动旋坯机，需定期检查电机转速稳定性，确保在修坯过程中转速均匀，避免因转速波动导致修坯面不平。新手应严格遵循“慢工出细活”的原则，不追求单次修坯的速度，而应注重每一次切削的精准与稳定，逐步积累经验。
