修坯前的坯体状态评估与水分控制
碗盘在注浆或压延成型后，必须经过严密的干燥过程，才能达到修坯所需的“皮革硬度”。此时坯体的含水率通常需控制在6%至8%之间，这一阶段坯体既保留了足够的可塑性以应对刀具切削，又具备足够的强度防止塌陷。若水分过高，修坯时坯体容易粘刀、变形，导致壁厚不均；若水分过低，坯体发脆，极易在倒角或边缘处理时产生崩口或裂纹。实际操作中，匠人需通过手感判断，指尖轻触表面无湿感且无明显凉意，即为最佳修坯时机。
环境温湿度对坯体状态有着直接影响。在潮湿季节，干燥室需加强通风或使用除湿设备，避免坯体内部水分分布不均形成“软心”。在干燥过程中，坯体应覆盖薄膜或置于保湿箱内缓慢失水，确保内外干燥速率一致。这种均匀干燥能消除内应力，为后续精细修坯提供稳定的物理基础。只有当每一批次坯体的含水率波动控制在±1%范围内，后续的修坯尺寸稳定性才能得到根本保障。
修坯刀具的选择与刃口处理
修坯刀具的材质与几何结构直接影响成品表面的光洁度与精度。传统上，高碳钢刀具因硬度高、耐磨性强而被广泛使用，但需定期研磨以保持刃口锋利。现代工艺中，硬质合金刀具因其刃口保持性极佳，能长时间维持规定的切削角度，正逐渐替代部分高碳钢刀具。刀具的刃角通常设计为30至45度，这个角度区间能在切削效率与刃口强度之间取得最佳平衡，避免因刃口过钝导致挤压坯体表面，或因刃口过尖造成局部应力集中引发开裂。
刀具的固定方式与受力技巧是决定修坯质量的关键环节。修坯时，刀具应通过专用的夹具固定，确保切削过程中刃口与坯体表面保持恒定的角度和进给速度。手工修坯时，操作者需双手配合，一手稳定坯体，另一手控制刀具，利用手腕的微小摆动实现平滑过渡。对于碗盘内壁等复杂曲面，需采用小角度切入、浅层切削的策略，每刀切削深度不超过0.5毫米，通过多次叠加切削达到预定厚度。这种精细化操作能有效减少刀具震动，防止坯体表面留下明显的刀痕或波纹。
倒角工艺的精细化操作与尺寸控制
倒角是提升碗盘美观度与实用性的核心步骤，主要目的是消除锐利的边缘，防止磕碰伤人，并增强坯体结构的稳定性。常见的倒角形式为45度斜角，其宽度通常控制在2至3毫米之间，这一尺寸既能保证视觉上的精致感，又能满足日常使用中的握持舒适度。在操作时，修坯刀需以稳定的角度接触坯体边缘，沿圆周方向匀速推进，确保倒角面的平整与光滑。对于大口径碗盘，需分段进行倒角，避免长距离连续切削导致刀具偏移。
倒角深度与坯体厚度的比例需经过严格计算，通常倒角深度不超过坯体厚度的三分之一，以保留足够的结构强度。在倒角过程中，需特别注意坯体与盘面的连接处，此处因应力集中易产生裂纹，需采用更轻柔的切削手法，并随时检查边缘是否有微裂。倒角完成后，需用细砂纸或软布对倒角面进行轻微打磨，去除毛刺，使边缘呈现柔和的过渡效果。这种精细处理不仅提升了产品的触感，也减少了烧制过程中因边缘应力不均导致的变形风险。
修坯过程中的缺陷识别与修正
修坯过程中常出现壁厚不均、表面凹凸、边缘不齐等缺陷，及时识别并修正这些问题是提升成品率的关键。壁厚不均多因修坯时进刀深度不一致或坯体本身注浆不均所致，需使用卡尺或专用测厚仪定期检测，通过局部补泥或二次修薄进行修正。表面凹凸通常由刀具磨损或坯体干燥不均引起，需更换刃口或调整干燥工艺，并在修坯时采用交叉切削法，消除单向切削带来的应力痕迹。

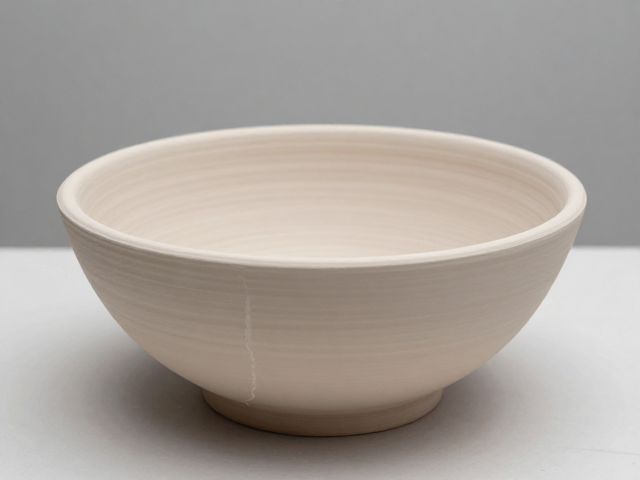

边缘不齐或崩口是倒角环节常见的问题，多因刀具角度不稳定或坯体局部强度不足导致。一旦发现崩口，应立即停止切削，用湿泥填补微小缺口，待干燥至适当硬度后重新修磨。对于较大缺陷，需评估是否会影响整体结构，必要时需报废处理，避免次品流入烧制环节造成资源浪费。此外，修坯过程中产生的泥屑需及时清理，防止残留泥屑在后续工序中附着表面，影响釉面质量。通过建立严密的缺陷记录与修正流程，可显著降低因修坯不当导致的报废率。
修坯后处理与入窑前检查
修坯完成后的坯体需经过彻底清洁与静置，以消除切削过程中产生的微裂纹和表面应力。清洁时需使用软毛刷和清水轻轻冲洗坯体内外表面，去除残留泥屑，随后置于阴凉通风处自然干燥至手触无凉感。静置时间通常为2至4小时，这一过程有助于坯体内部应力释放，提高坯体在烧制过程中的稳定性。对于高精度要求的产品，还需进行外观复检，重点检查倒角面是否光滑、壁厚是否均匀、边缘是否有隐裂。
入窑前的最终检查需结合目测与仪器检测，确保每一只碗盘符合质量标准。目测主要观察表面光洁度、倒角一致性及整体形态对称性；仪器检测则侧重于壁厚均匀度和尺寸精度。对于不符合标准的坯体，需立即剔除，严禁入窑。检查过程中还需关注坯体表面是否有灰尘、油污等污染物，这些杂质在高温烧制下易形成黑点或气泡，严重影响成品美观。通过严密的入窑前检查机制，可最大程度减少因坯体质量问题导致的烧制失败，确保最终成品的高合格率与优异外观。
