修坯前的坯体状态控制与湿度管理
干修坯工艺对坯体含水率的要求极为苛刻，通常需要将坯体水分控制在3%至5%之间，这一区间能确保坯体具备足够的硬度以承受切削力，同时保留微小的塑性以便获得光滑表面。若坯体过湿，修坯刀容易粘附泥屑，导致表面出现拉丝或毛刺；若坯体过干，则极易产生崩口或裂纹，直接影响后续施釉的质量。因此，在进入修坯工序前，必须通过自然阴干或低温烘房进行精确的水分平衡，使坯体内部水分分布均匀，避免局部应力集中导致的微观结构缺陷。
坯体的致密度也是决定修坯效果的关键物理指标。在陈设瓷生产中，经过充分陈腐和多次揉泥处理的坯料，其内部气泡排出更彻底，颗粒排列更紧密。这种高密度的物理状态使得修坯刀在推进时阻力均匀，切削面平整。工匠需通过手感判断坯体的“骨力”，即坯体在干燥过程中的收缩稳定性，只有当坯体达到适中的收缩率时，修坯才能形成连续且均匀的微观平面，为后续的高光洁度奠定基础。
修坯刀具的选择与刃口处理技巧

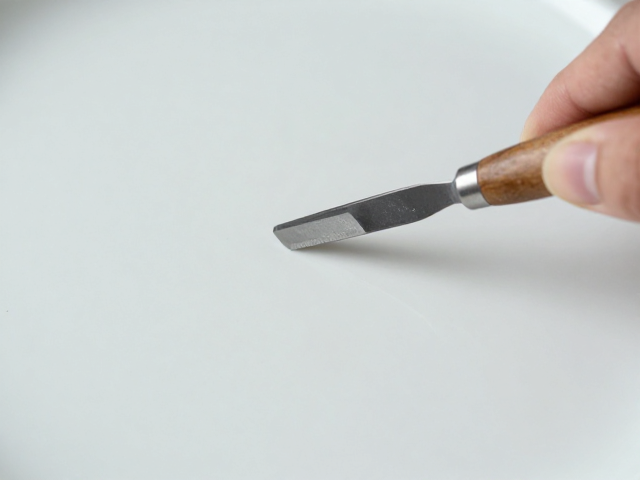

刀具的材质与角度直接决定了切削面的微观形态。传统干修坯多选用高碳钢或硬质合金制成的修坯刀，其中刀刃角度通常保持在30至45度之间，这个角度能在切削效率与表面平滑度之间取得最佳平衡。对于高光洁度要求的陈设瓷，工匠常采用“精修刀”，其刃口经过精细研磨，达到镜面级别的光洁度，以减少刀痕。刀刃的锋利程度会随使用迅速下降，因此需要频繁进行砥石研磨，保持刃口无缺口、无卷边，任何微小的钝化或崩损都会在瓷胎表面留下肉眼可见的瑕疵。
刀柄的人体工学设计与握持方式会影响操作的稳定性。长柄修坯刀能提供更长的力臂，减少手部抖动，从而在长距离切削中保持线条流畅。工匠在运刀时，通常采用“推”而非“刮”的手法，利用刀刃与坯体表面的微小夹角，像刨木头一样将表层极薄的泥屑剥离。这种切削方式能避免刀具对坯体表面造成挤压性损伤，防止因局部压力过大导致坯体纤维结构破坏，从而在微观层面形成连续、无断裂的光洁表面。
运刀轨迹与层削控制策略
干修坯的核心在于“薄削多次”，即通过极薄的切削层逐步逼近最终形状，而非一次性去除大量泥料。每一次切削的深度通常控制在0.5毫米至1毫米之间，这种层削策略能有效消除上一道工序留下的刀痕，使表面逐渐平滑。工匠需保持运刀的连贯性，避免中途停顿或改变力度，特别是在处理曲面部位时，手腕需跟随坯体弧度灵活转动，确保切削轨迹与坯体表面切线一致，从而获得无接痕的连续曲面。

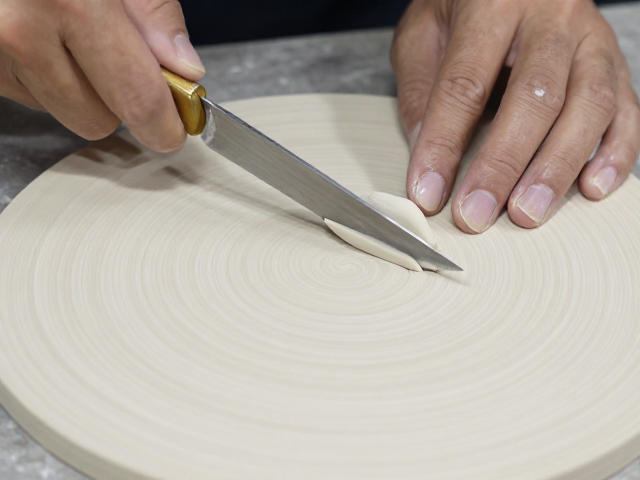

在修坯过程中，刀痕的走向具有严格的逻辑性。通常采用螺旋式或同心圆式的运刀轨迹，从坯体底部向口沿逐步推进，每一刀都与前一刀有轻微的重叠，重叠率约为10%至20%，以确保无遗漏区域。这种严密的覆盖策略能消除因运刀不均导致的波浪纹。对于陈设瓷的平面部位，则采用单向直推，严禁来回摩擦，以避免刀痕交叉形成网格状粗糙面。通过严密的轨迹控制，坯体表面逐渐呈现出类似金属拉丝的细腻质感，为后续的高光洁度提供物理基础。
修坯后的表面清理与微观缺陷修复

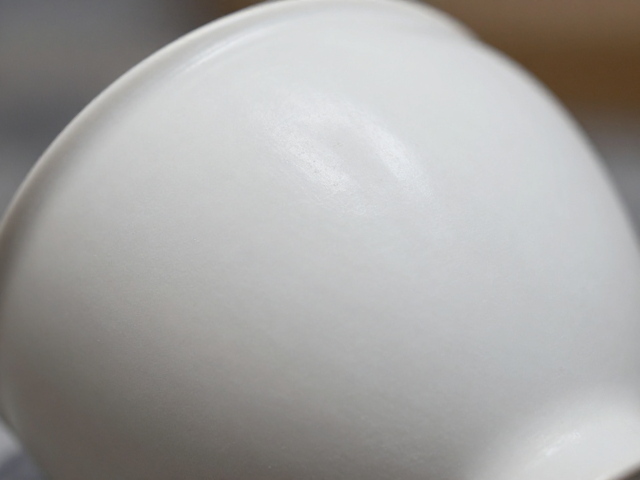

修坯结束后，坯体表面残留的细微泥屑和粉尘必须彻底清除，否则会在施釉后形成砂眼或气泡。传统工艺中，工匠使用柔软的貂毛刷或细绒布，轻轻扫去表面的浮泥，这一过程需极其轻柔，避免刷毛勾拉坯体表面造成微观划痕。对于高难度部位，常采用压缩空气吹扫，利用高压气流将缝隙中的微粒清除，确保表面绝对洁净。这一步骤虽看似简单，却是决定最终光洁度的关键细节，任何残留物都可能在烧成后形成永久性瑕疵。
针对修坯过程中可能产生的微小砂眼或针孔，需进行局部填补与打磨。使用同种泥料调制的稀泥浆，以细毛笔点涂于缺陷处，待其稍干后，用软布轻轻擦拭平整，使其与周围坯体融为一体。对于较深的瑕疵，则需用极细的砂纸或浮石进行局部打磨，打磨时需保持力度均匀，避免破坏周围已形成的光洁面。这种精细的修复工作需在修坯完成后立即进行，确保坯体湿度一致，避免因后期处理导致的水分不均引发的开裂或变形，从而维持陈设瓷整体的完美质感。
