紫金黑釉基础化学组成与原料选择逻辑

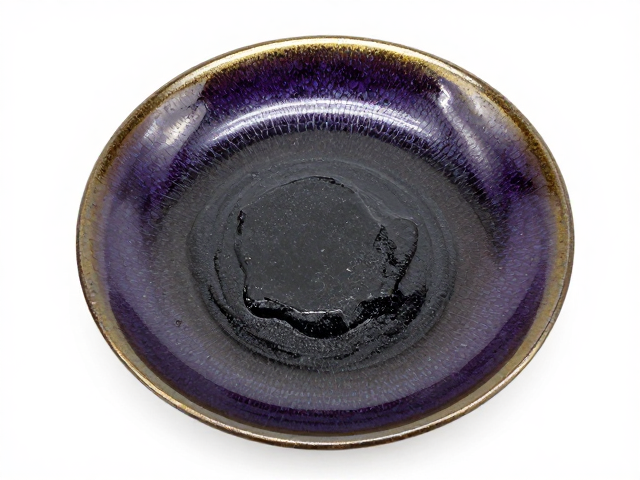

紫金黑釉的核心在于其独特的铁系结晶体系，这种釉色通常呈现出深沉的黑底与璀璨的金色或褐色结晶斑纹，其视觉美感直接取决于釉料中氧化铁与二氧化硅的比例关系。在基础配方设计中，高岭土作为主要骨架材料，提供氧化铝以维持釉层在高温下的粘度，防止釉液流淌过度；长石则负责提供钾、钠等碱金属氧化物，降低熔融温度并促进玻璃相的形成。石英作为惰性骨架，直接决定了釉面的硬度与光泽度，而氧化铁则是显色与结晶的关键，通常使用氧化铁红或天然铁矿粉，其含量需精确控制在3%至8%之间，过少则色泽浅淡，过多则易导致釉面发黑无光或产生气泡缺陷。
原料的纯度与细度会显著影响最终釉面的表现，工业级原料中常含有微量杂质，如钛、镁、钙等元素，这些元素在烧成过程中会与铁离子相互作用，改变结晶相的结构与颜色。例如，适量的钛元素有助于形成更明亮的金色结晶，而过多的钙可能导致结晶粗大且疏松。因此，在计算配比时，不能仅看主原料的添加量，必须结合各原料的化学分析报告，计算出釉料中SiO2、Al2O3、K2O、Na2O、CaO、MgO及Fe2O3的摩尔比例。传统的紫金黑釉配方多基于低铁或中铁釉料模型，通过调整碱金属与碱土金属的比例，来微调釉料的析晶能力，确保在冷却过程中能形成稳定的富铁结晶相。
釉料配方摩尔比例计算与粘度调控
配方计算的核心在于确定釉料的莫尔分数，这需要通过严密的化学计量来完成。以常见的紫金黑釉为例，若以长石、高岭土、石英和氧化铁为主要原料，需先确定目标釉层的化学组成。假设目标釉料中SiO2占比约为60%-70%，Al2O3约为10%-15%，Fe2O3约为3%-6%。通过查表获取各原料的理论化学成分，利用代数方程组求解各原料的添加比例。例如，若使用钾长石（KAlSi3O8）、高岭土（Al2Si2O5(OH)4）、石英（SiO2）和氧化铁（Fe2O3），需计算在给定温度下，釉料的液相线温度和粘度曲线。高粘度有助于保留结晶的形态，防止其溶解或变形，因此通常需要通过增加Al2O3或SiO2的比例来提高粘度，但需平衡熔融性能，避免釉面过厚或流釉。
在实际计算中，还需考虑烧成过程中的挥发损失及原料分解产生的气体。高岭土在高温下脱去结构水，体积收缩，若配方中高岭土比例过高，可能导致釉面收缩率过大而产生裂纹。此外，氧化铁在还原气氛中会转化为FeO，FeO具有较强的助熔作用，能降低釉料粘度，促进结晶生长；而在氧化气氛中则主要保持为Fe2O3，显色较浅。因此，配方计算必须结合具体的窑炉气氛设定。若采用还原焰烧成，可适当提高FeO的有效含量，利用其助熔特性促进铁元素在釉中的扩散与聚集，形成大而饱满的结晶斑；若为氧化焰，则需增加Fe2O3用量以弥补显色不足，同时需注意控制釉层厚度，防止因粘度过低导致流釉。
烧成曲线设定与结晶成核控制
结晶釉的形成依赖于成核与生长两个关键阶段，烧成曲线的设定直接决定了结晶的大小、密度及分布。升温阶段需快速通过分解温度区间，使原料充分反应形成玻璃相，随后进入保温阶段，此时釉料处于熔融状态，粘度降低，铁离子开始扩散。成核期的温度控制至关重要，通常需要在略低于釉料最高熔融温度的区间设置一段低温保温，例如在1050°C至1100°C之间保温10-20分钟，促使晶体开始成核。若保温时间过短，成核点少，结晶稀疏；若温度过高，成核过快，可能导致结晶细小密集，失去紫金黑釉特有的粗犷美感。
降温阶段的速率是控制结晶生长的决定性因素。缓慢降温有利于晶体充分生长，形成大而清晰的结晶斑，但过慢的降温可能导致晶体过度生长而相互融合，影响釉面平整度。通常采用分段降温策略，先在结晶生长敏感区（如950°C至850°C）设置极慢的降温速率，如每分钟10-15°C，让铁系结晶相充分析出并定型；随后加快降温至安全温度，防止釉面开裂。此外，窑炉内的温度均匀性也会影响结晶效果，局部温差会导致结晶大小不一，因此需确保窑炉温场稳定，必要时可通过调整码坯方式或使用隔热材料优化热场分布，确保每件器物经历相似的热历史，从而获得一致的结晶效果。
缺陷分析与工艺参数修正
紫金黑釉在烧制过程中常出现流釉、针孔、结晶脱落等缺陷，这些问题需通过调整配方与工艺参数进行修正。流釉通常由釉料粘度过低或施釉过厚引起，解决方法是增加高岭土或石英比例以提高粘度，或减少施釉量。针孔多由坯体或釉层中的气体未能及时排出所致，可通过提高升温速率、增加高温保温时间或在釉料中添加少量碳酸钡等消泡剂来改善。结晶脱落则可能与釉坯结合力不足或结晶生长应力过大有关，需检查坯釉膨胀系数是否匹配，必要时调整坯料配方，使坯釉膨胀系数接近，减少因应力导致的剥落。
此外，原料的混合均匀度直接影响结晶的均匀性。若原料研磨细度不够或混合不均，会导致局部成分差异，形成大小不一、分布不均的结晶斑点。建议采用湿法球磨，确保原料细度达到规定目数（如300目筛余小于0.5%），并延长混合时间。施釉方式也需规范，喷釉或浸釉需保持厚度均匀，过薄处可能因铁含量不足无法形成结晶，过厚处则易流釉或结晶过大。在实际生产中，应建立严密的记录体系，详细记录每次配方的原料批次、球磨时间、施釉厚度、烧成曲线等参数，通过对比实验数据，逐步优化配方与工艺，实现紫金黑釉的稳定生产。
