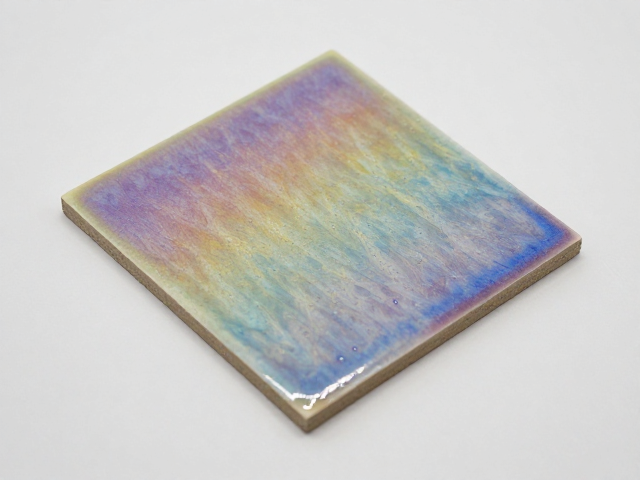

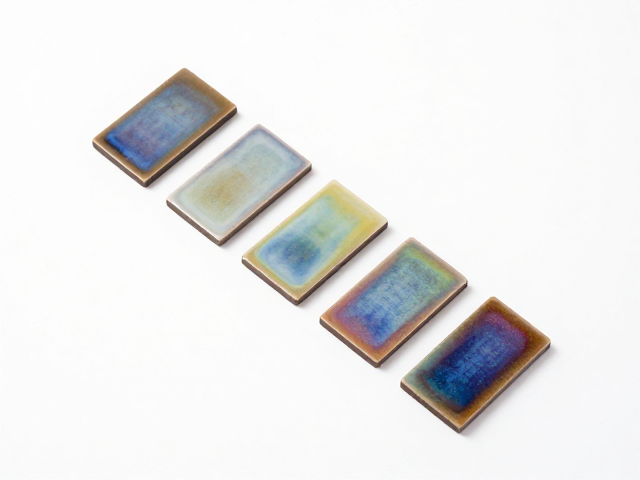

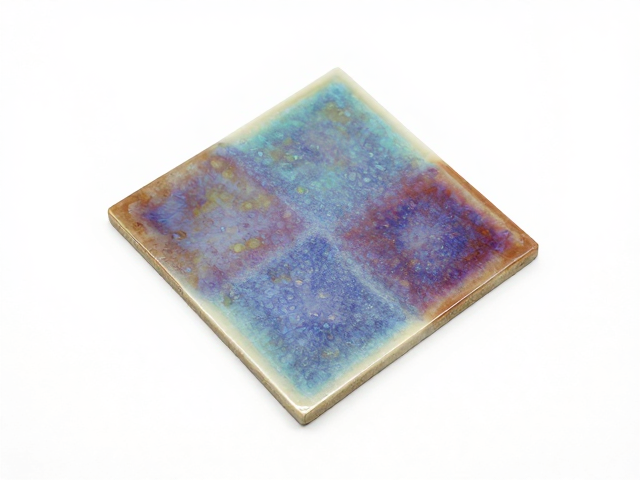

结晶釉试片的基础配方与原料准备
结晶釉的核心在于金属氧化物在冷却过程中的析出与生长，因此基础釉料的配方稳定性直接决定了最终釉面的表现。以常见的长石-石英-滑石为基底，通常需要将石灰石或方解石作为主要熔剂，其氧化钙含量需控制在10%-15%之间，以提供足够的粘度支撑晶体生长。原料预处理至关重要，所有矿物需经过湿法球磨，细度需达到300-400目筛余控制在1%-2%，过粗的颗粒会导致釉面针孔或晶体发育不均，而过细则可能引起釉层流淌。
助熔剂的选择需兼顾低温流动性与高温稳定性，滑石能引入氧化镁，有助于形成细腻的晶体结构，而氧化锌则是现代结晶釉中不可或缺的促进剂，它能显著增加釉料的粘度，延缓晶体生长速度，使晶体更加粗大饱满。在称量过程中，建议使用精度为0.1克的分析天平，精确配比氧化锌与钛白粉，钛白粉中的二氧化钛是形成钛晶体的关键，其添加量通常在2%-5%之间，具体数值需根据釉料的基础碱度进行微调，以确保釉面在熔融状态下具有适宜的表面张力。
釉浆制备与施釉工艺控制
釉浆的制备直接影响釉层的厚度均匀性，水分比例需严格控制在30%-35%之间，过稀会导致釉层太薄，晶体无法充分发育，过稠则容易产生流釉或堆积现象。在球磨过程中，应加入适量的羧甲基纤维素（CMC）作为悬浮剂，浓度控制在0.2%-0.5%，这能有效防止釉料沉淀，确保每次施釉时的浓度一致。釉浆需经过严格的过筛处理，去除杂质及大颗粒，静置陈腐24小时以上，使釉料中的水分分布更加均匀，提升釉浆的稳定性。
施釉方式可根据试片的大小和形状选择浸釉或喷釉，浸釉时需保持坯体清洁干燥，浸入深度需一致，取出时动作要平稳，避免釉浆晃动造成厚度不均。对于喷釉，需控制喷枪距离和移动速度，确保釉层厚度在0.5-1.0毫米之间，这是结晶釉发育的最佳区间。施釉后的试片需自然干燥，避免阳光直射或高温烘烤导致水分蒸发过快产生裂纹，干燥时间通常为2-4小时，直至坯体完全脱水，手感微凉且无水分渗出。
烧成曲线与结晶温度区间管理
结晶釉的烧成关键在于温度曲线的设计，特别是升温阶段的排碳与排气，以及降温阶段的晶核形成与晶体生长。通常采用二段烧成法，第一段为素烧，温度控制在900-950℃，目的是排除坯体中的有机物和结晶水，防止高温下气体逸出破坏釉面。第二段为釉烧，升温速率需平缓，特别是在300-800℃区间，需缓慢升温以利于釉料均匀熔融，避免釉面起泡或开裂。
降温阶段是结晶釉成败的核心，当釉面温度降至1050-1080℃时，需开始执行降温程序，此时釉料粘度增大，晶体开始析出。需采用阶梯式降温或自然冷却，降温速率控制在10-15℃/分钟，特别是在950-850℃区间，需保持较长的保温时间，约10-15分钟，以促进晶体的横向生长，形成清晰的几何形状。若降温过快，晶体生长不充分，釉面呈现浑浊或无结晶；若降温过慢，晶体可能过度生长导致釉面粗糙或剥落。
常见缺陷分析与调整策略
釉面出现针孔或气泡是结晶釉制作中的常见问题，这通常与坯体排气不畅或釉料中含有挥发性杂质有关。若试片表面密集分布细小针孔，需检查素烧温度是否不足，或釉浆中CMC含量过高，导致有机物残留。解决方法是提高素烧温度至950℃，并减少CMC用量，同时在釉烧初期设置较长的保温时间，促进气体排出。
釉面发黑或晶体颜色暗淡，往往与氧化还原气氛控制不当有关。结晶釉通常在氧化气氛下烧成，若窑炉内氧气供应不足，铁、钛等金属氧化物会被还原，导致釉色变深或发黑。需检查窑炉的进气口和排气口，确保氧化气氛充足，空气过剩系数保持在1.1-1.2之间。若晶体边缘模糊，可能是降温速率过快，需延长950-850℃区间的保温时间，或略微降低釉烧最高温度，以增强釉料的粘度，促进晶体清晰成型。
