金缮修复的核心逻辑与材料特性
景德镇陶瓷修复中，传统金缮并非简单的粘合，而是一套严密的物理与化学结合过程。其核心在于利用天然大漆（Urushi）极强的粘合力与防腐性，配合金粉或银粉进行表面装饰。天然大漆从漆树割取而来，固化需要特定的温湿度环境，通常在20-30摄氏度、湿度70%-80%的条件下，漆液中的漆酚发生酶促氧化聚合反应，形成坚硬且耐酸碱的漆膜。这一过程决定了修复不能像现代工业胶水那样速干，而是需要数天甚至数周的固化等待。
材料的选择直接决定了修复的寿命与美观度。正宗的金缮材料包括生漆、瓦灰（或瓷粉）、金粉、银粉以及鹿角粉等。瓦灰用于填补裂缝和塑造立体感，其颗粒粗细需根据裂缝形态层层筛选。金粉则分为平金、色金等不同种类，用于呈现视觉效果。这些天然材料不仅环保无毒，更具备随时间推移而愈发温润的特质，避免了合成树脂老化发黄或变脆的问题，使得修复后的器物能够长期保存。
裂损评估与预处理细节
在进行金缮之前，必须对陶瓷碎片进行严密的拼对与清洁。碎片边缘通常附着有泥土、油污或旧胶，需使用酒精或专用清洗剂彻底去除，确保粘接面绝对洁净干燥。拼对时要仔细比对断口纹理，确保每一处微小碎片都能严丝合缝地归位。对于残缺部分，需提前规划填补方案，计算所需瓦灰的用量，避免因材料不足导致填补层过厚，影响整体结构的稳定性。
预处理阶段还涉及对裂缝形态的分析。直线裂缝、曲线裂缝或网状碎裂，其受力点和修补难度各不相同。修复者需使用细砂纸轻微打磨断口边缘，增加接触面积和粗糙度，以增强大漆的咬合力。同时，检查器物是否有隐性裂纹，这些细微裂纹在后续受力时可能扩展，需提前用稀漆液渗透加固。这一阶段的细致工作，是后续金缮工艺能够“完美合缝”的基础，任何疏忽都可能导致修复后再次崩裂。
填补塑形与漆艺结合
填补是金缮中技术含量最高的环节，旨在恢复器物原本形态并构建牢固的基底。将瓦灰与大漆按比例混合成漆灰，根据裂缝大小分层填入。每填一层需经过阴干固化，再打磨平整，重复此过程直至填补层略高于器物表面。这一过程被称为“补土”，要求填补层与原瓷面过渡自然，无突兀台阶。漆灰的硬度需经过多次调试，过软易塌，过硬则易崩，需严格控制在与大漆固化后的硬度相近。

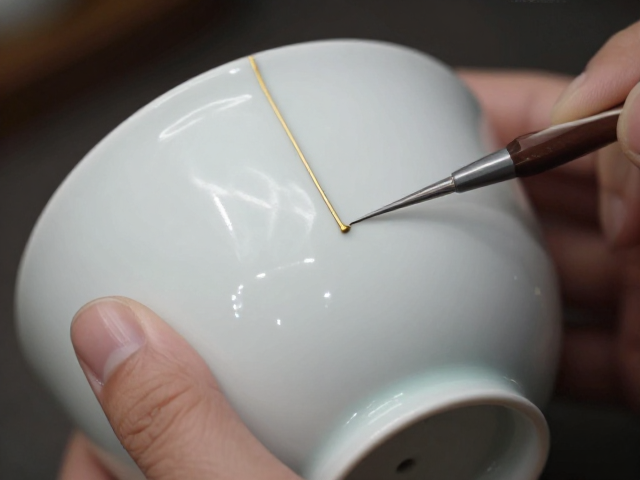

在填补层完全固化并打磨光滑后，需涂刷生漆作为粘接层。此时，裂缝处已形成坚固的漆木复合结构。修复者需将金粉或银粉与漆液混合，用竹签或专用工具将金液勾勒在裂缝处。金液的浓度需精准控制，过浓则颗粒感重，过稀则遮盖力不足。勾勒时需一气呵成，线条需流畅连贯，严格遵循裂缝的自然走向。这一步骤不仅是修复，更是艺术创作，金线的粗细、断续、转折均需体现修复者的功力与审美。
打磨抛光与最终呈现
金缮完成勾勒后，需进行长时间的阴干固化，通常需要数天时间确保漆膜完全硬化。随后进入打磨阶段，使用不同目数的砂纸（从400目到2000目以上）逐步打磨金线表面。打磨时需保持力度均匀，避免破坏金层或损伤周围漆面。随着砂纸目数的提升，金线逐渐显现出细腻的金属光泽，表面趋于平滑。这一过程需极度耐心，任何一处打磨不均都会在光线下形成明显瑕疵。

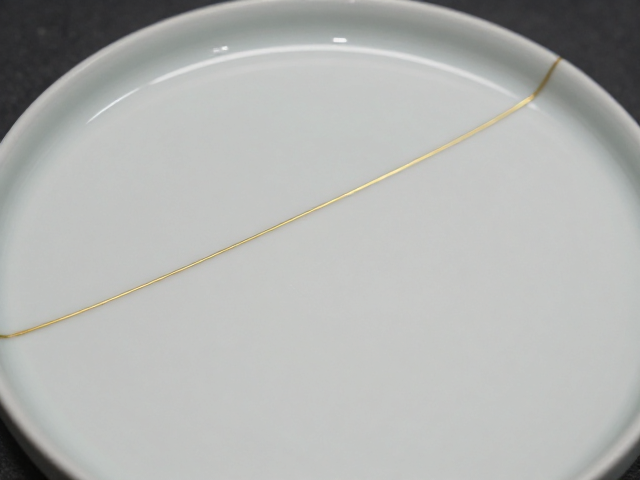

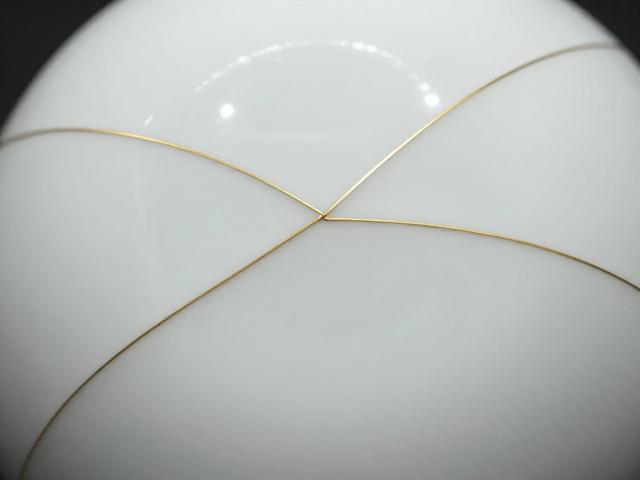

最终呈现时，器物表面的金线应与瓷面浑然一体，触感光滑，视觉上金线如嵌入其中，而非浮于表面。修复后的器物不仅恢复了使用功能，更因金线的点缀而展现出独特的残缺美。金缮不追求掩盖裂痕，而是通过金线强调裂痕的存在，使其成为器物历史的一部分。这种修复理念与景德镇陶瓷工艺中追求的“器以载道”相契合，使得修复后的器物在艺术价值上往往超越原始状态，成为独一无二的孤品。
