传统金缮工艺的底层逻辑与适用边界
金缮并非简单的修补，而是基于日本“侘寂”美学与漆艺结合的传统修复技术，其核心在于尊重器物原有的残缺与历史痕迹。这项工艺主要适用于瓷器、陶器等无机非金属材质，通过天然大漆将破碎的瓷片重新聚合，再利用金粉或金箔勾勒裂痕，使修复后的器物在视觉上呈现出独特的线条美感。与现代工业胶水修复不同，金缮强调材料的天然属性，所用大漆需经过严格发酵与提纯，确保最终成品的稳定性与环保性，避免使用含有挥发性有机化合物的合成树脂。
在实际操作中，金缮修复的范围通常局限于结构性断裂或明显缺口的修复。对于因高温导致釉面崩裂、内部应力不均引发的隐性裂纹，或者已经严重粉化、结构完整性丧失的器物，传统金缮难以保证长期的稳固性。修复前需对器物进行严密的清洁与干燥处理，任何微小的油脂或水分残留都会导致大漆固化失败，进而引发脱落或发霉。因此，这一工艺对操作环境的温湿度有着严苛要求，通常需要在相对湿度60%-80%、温度20-25摄氏度的恒温恒湿房内进行初步固定与阴干。
裂口预处理与大漆粘合的关键步骤
修复的第一步是清理断口，需使用细砂纸或超声波清洗设备去除碎块边缘的灰尘、油污及旧胶残留，确保接触面绝对洁净。随后，将天然大漆与瓦灰或面粉按比例混合制成“漆灰”，填补裂缝处的微小缝隙，这一步骤称为“锔钉”前的打底，旨在增加粘合面的粗糙度与附着力。混合好的漆灰需涂抹在裂缝两侧，再用牛皮纸或竹箆将瓷片精准拼合，施加均匀压力使多余漆脂挤出，形成严密的密封层。
拼合后的器物需放入阴房进行固化，大漆的固化过程依赖于漆酶在特定温湿度下的生物化学反应，而非简单的水分蒸发。这一阶段通常需要24至48小时，期间不可随意移动或震动器物，以免破坏正在形成的分子链结构。固化完成后，需仔细检查拼合处的平整度，若发现高低不平，需使用细水砂纸沾水轻轻打磨，直至断口处平滑过渡，为后续施加色漆和金粉奠定平整的基础。此过程极其考验操作者的耐心与手感，任何急躁都可能导致漆面开裂或金粉附着不均。
金粉涂抹技巧与表面处理细节

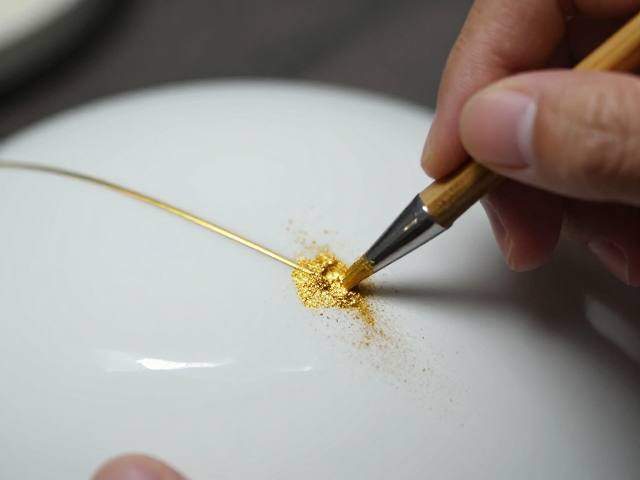

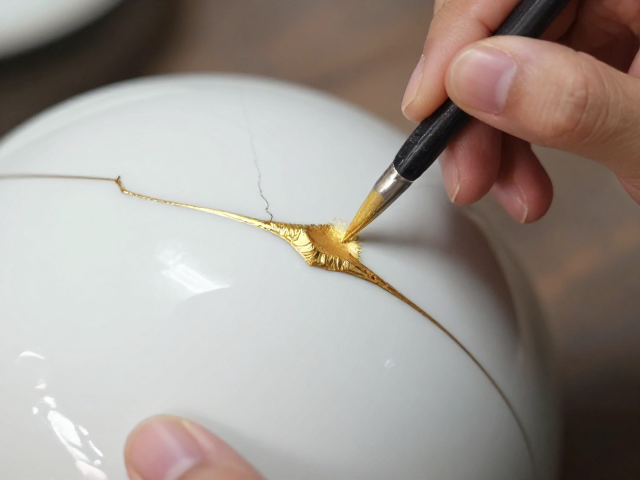

当色漆层完全固化并打磨至预定光泽度后，即可进入核心的金饰环节。金粉的选择直接影响最终视觉效果，常用的是纯金粉、白金粉或氧化铜粉，其中纯金粉因化学性质稳定，不易氧化变色，能长久保持色泽。涂抹时，需使用特制的羊毛刷或竹签，将金粉均匀撒布在涂有生漆或稀释漆的部位。对于细微裂痕，可采用“点金”法，即用竹签尖端蘸取少量金粉精准点缀；对于大面积修补，则可使用喷金或撒粉后轻扫的方式，确保金层覆盖完整且厚度均匀。
金粉附着后，需再次放入阴房进行干燥固化，这一过程可能需要数天时间，具体取决于环境条件与漆层的厚度。固化完成后，使用棉布或软毛刷轻轻擦拭表面，去除未附着的浮粉，此时金线将清晰显现。若追求镜面效果，可进行多次抛光，使用玛瑙刀或细砂纸逐级打磨，使金线与漆面达到同一平面，触感光滑细腻。整个过程需严格控制力度，避免用力过猛导致金层脱落或漆面划伤，最终呈现出温润如玉、金光内敛的艺术效果。
