钴系金属氧化物在铁锈花釉料中的化学转化机制
钴系颜料在陶瓷烧制过程中扮演着决定性的呈色角色，其核心在于钴元素（主要为氧化钴 CoO 或碳酸钴 CoCO3）与基质中金属氧化物在高温下的固溶与反应。当釉料配方中含有适量的硅酸铝玻璃相时，钴离子能够进入二氧化硅网络结构中，形成稳定的四面体或八面体配位结构。这种微观结构的改变直接影响了材料对可见光的吸收光谱，使得釉面在还原或氧化气氛下均能呈现出深邃、浓郁的蓝色调，这是构建铁锈花视觉层次的基础色调。

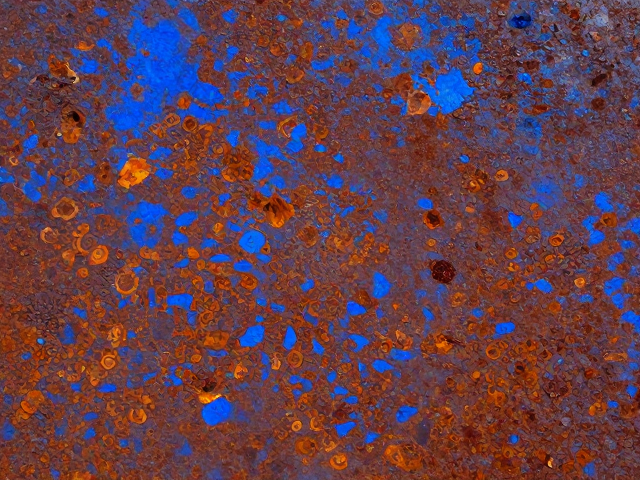

铁锈花的古朴质感并非单一颜色堆砌，而是依赖于钴系颜料与铁、锰等其他过渡金属氧化物的协同作用。在高温熔融阶段，钴蓝作为主色调提供深邃的背景，而铁氧化物则因溶解度差异在釉面局部析出，形成红褐色或黄褐色的斑纹。这种多元素共存的化学环境，使得釉面在冷却过程中产生复杂的相变，钴系的稳定性与铁系的不稳定性相互交织，最终在宏观视觉上呈现出类似自然铁锈那种斑驳、深邃且富有时间沉淀感的纹理特征。
烧制工艺参数对铁锈花纹理形态的调控影响
釉料的烧成温度是决定铁锈花形态的关键变量，通常铁锈花釉的烧制温度区间集中在1250℃至1300℃之间。在此高温下，釉料发生充分的熔融与流动，钴系颜料的分散状态直接决定了纹理的细腻程度。若温度过低，釉面未完全玻化，钴离子无法充分进入晶格，导致颜色发灰、发暗，缺乏铁锈花应有的通透感；若温度过高，釉层过度流动，铁锈斑纹会被拉长、融合，失去古朴厚重的块面感，转而呈现为流动的线条，破坏了铁锈花特有的粗犷质感。
气氛控制同样不可或缺，氧化与还原气氛的切换会影响金属离子的价态，进而改变呈色效果。在氧化气氛下，钴主要以Co2+形式存在，呈现纯正的蓝色，而铁主要以Fe3+存在，呈现黄色或红色，两者对比鲜明，铁锈花的色彩层次较为清晰。若采用弱还原气氛，部分铁离子转化为Fe2+，色调偏向青绿或灰黑，钴蓝的纯度略有降低，但整体氛围更加沉稳、内敛。通过精确控制升温曲线和保温时间，可以调控釉料中气泡的析出与金属氧化物的析晶过程，从而在钴蓝底色上“生长”出国画般的铁锈肌理。
铁锈花古朴质感的视觉美学特征与应用场景

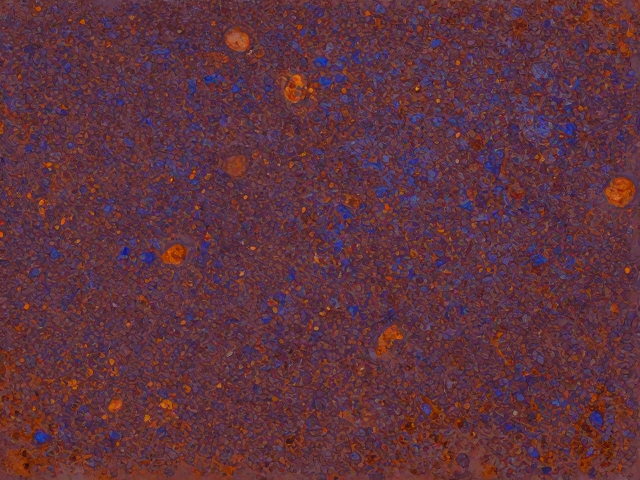

铁锈花的审美核心在于“拙”与“古”，其视觉特征表现为色彩深沉、纹理自然、光泽内敛。不同于现代工业陶瓷追求的高平整度与高亮度，铁锈花釉面往往保留了细微的缩釉、针孔或流釉痕迹，这些非完美主义的特征恰恰增强了其古朴韵味。钴系颜料带来的深邃蓝底与铁系析出物形成的锈色斑块相互映衬，形成了类似自然界中岩石风化或金属氧化的视觉效果，给人一种历经岁月洗礼的历史厚重感。
在现代陶艺与建筑装饰领域，这种质感被广泛应用于艺术陈设瓷、茶器以及外墙装饰板材中。例如，某些知名陶艺工作室在创作大型陶板时，利用钴铁共溶釉料，通过控制釉层厚度差异，烧制出口感粗犷、色泽浑厚的铁锈花陶板，用于营造空间的文化氛围。这种材料特性使得成品无需额外抛光，其天然的亚光或半亚光表面更能凸显钴蓝与铁锈红的色彩张力，满足了现代设计中对自然主义美学和可持续材料应用的需求。
