刻痕打毛：构建基层与瓷砖背面的机械咬合力

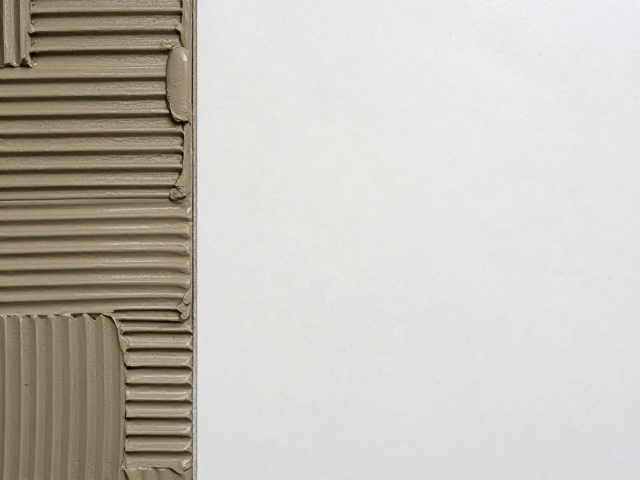

瓷砖铺贴质量的核心在于界面结合力，而刻痕打毛是提升这一结合力的关键预处理步骤。在泥浆粘接工艺中，水泥基粘结材料通过物理渗透和化学结晶形成固化层，若瓷砖背面或基层过于光滑，浆料难以深入微观孔隙，极易形成“假粘”现象。使用专用齿形刮刀在瓷砖背面或墙面均匀刮涂粘结剂后，必须立即进行刻痕处理，即在浆料表面划出深度一致、间距合理的条纹。这些刻痕不仅增加了浆料与基材的接触面积，更在瓷砖铺贴压实过程中引导浆料向四周流动，填充空隙，消除空鼓隐患。
实际操作中，刻痕的深度与刮刀齿高直接相关，通常需根据瓷砖吸水率及尺寸选择合适规格的刮刀。对于大板瓷砖或低吸水率瓷质砖，建议使用齿高较大（如10mm-15mm）的刮刀，以提供足够的浆料厚度缓冲空间，确保浆料能充分包裹瓷砖背面。刻痕时应保持刮刀角度稳定，单向或双向均匀刮涂，避免浆料堆积不均导致局部缺浆。若刻痕过浅，浆料流动性受限，难以形成严密的机械锁固；若过深，则可能导致浆料层过厚，增加收缩应力，进而引发瓷砖脱落或变形。
挤压粘合：消除空鼓与实现全断面接触的压实逻辑
刻痕完成后，瓷砖需迅速放入铺贴位置，并通过均匀的压力进行挤压，这一过程被称为挤压粘合。当瓷砖贴合于带有刻痕浆料的基层时，瓷砖背面的凸起部分会切入浆料，迫使浆料向刻痕凹槽处流动。通过揉压或震动方式施加垂直压力，可使浆料在瓷砖背面形成严密的连续层，彻底排出空气，实现全断面接触。这一物理挤压过程是消除空鼓、确保粘结强度的决定性环节，其效果直接取决于浆料的流变特性及操作者的手法控制。
挤压过程中需特别注意压力的均匀性与时效性。水泥基浆料具有初凝特性，若放置时间过长，浆料表面结皮，将严重影响挤压时的流动性与粘结效果。通常要求在浆料表干前完成铺贴与压实，一般操作窗口期为15-30分钟，具体需依据环境温度与湿度调整。使用橡胶锤轻击瓷砖表面，或采用真空吸盘配合震动器，有助于浆料均匀分布。若发现局部浆料不足或空鼓，应立即起砖重新刮浆，严禁直接在原有浆层上覆盖新浆料，以免形成夹层，导致长期受力后开裂脱落。
