基础材料

熔块釉国内工业釉料釉裂成因与解决方案

熔块釉国内工业釉料釉裂成因与解决方案
文章摘要

熔块釉热膨胀系数失配引发的应力开裂 熔块釉在烧成过程中发生开裂,最核心的物理机制往往源于釉层与坯体之间的热膨胀系数差异。当釉料的热膨胀系数显著高于坯体时,冷却过程中釉层受到的张应力超过其强度极限,导致釉面出现细碎的龟裂或贯穿性裂纹。国内部分工业釉料在配方设计中,若过度依赖高膨胀度的氧化物(如氧化钾、氧化钠)而未通过引入低膨胀原料(如二氧化硅、氧化铝)进行平衡,极易在温差变化剧烈的冷却阶段产生结构

熔块釉国内工业釉料釉裂成因与解决方案

熔块釉热膨胀系数失配引发的应力开裂

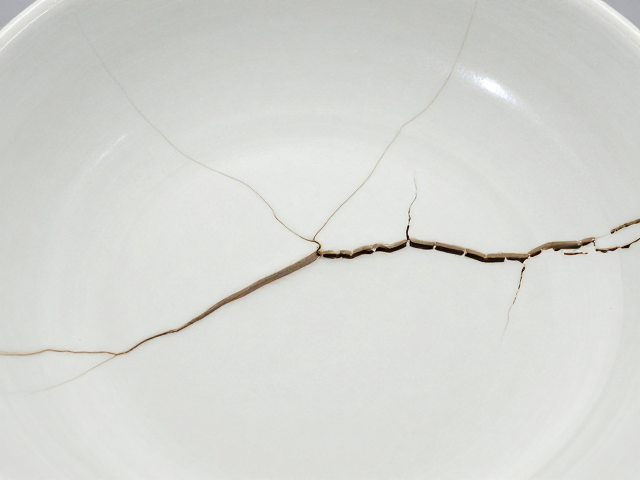

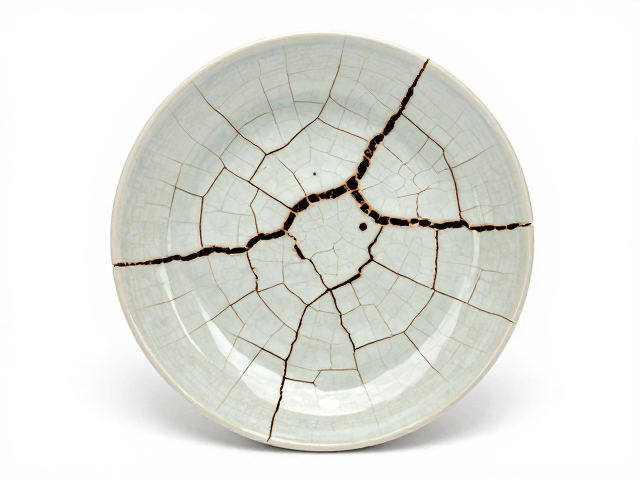

熔块釉在烧成过程中发生开裂,最核心的物理机制往往源于釉层与坯体之间的热膨胀系数差异。当釉料的热膨胀系数显著高于坯体时,冷却过程中釉层受到的张应力超过其强度极限,导致釉面出现细碎的龟裂或贯穿性裂纹。国内部分工业釉料在配方设计中,若过度依赖高膨胀度的氧化物(如氧化钾、氧化钠)而未通过引入低膨胀原料(如二氧化硅、氧化铝)进行平衡,极易在温差变化剧烈的冷却阶段产生结构性破坏。这种因基础配方热工性能不匹配导致的裂纹,通常表现为釉面呈现均匀的蜘蛛网状纹路,且裂纹深度多局限于釉层内部。

解决此类热应力问题,需从原料选型与配方微调入手。通过调整熔块中SiO2与Al2O3的比例,可以有效降低釉料的热膨胀系数,使其更贴近坯体的热膨胀特征。在实际生产中,引入滑石、锂辉石或方解石等天然矿物原料,能够改善釉层的弹性模量,增强釉面对张应力的缓冲能力。同时,需严格控制原料中的杂质含量,特别是铁、钛等过渡金属氧化物,它们在高温下可能引起局部液相生成不均,进一步加剧应力集中。通过精确计算釉料的中温及低温热膨胀曲线,确保釉坯结合界面的应力处于弹性范围内,是消除热应力裂纹的关键路径。

熔块釉国内工业釉料釉裂成因与解决方案

烧成制度与冷却速率对釉面完整性的影响

烧成过程中的温度曲线设定,尤其是冷却阶段的速率控制,直接决定了釉面微观结构的稳定性。若窑炉在釉料析晶温度区间(通常为800℃至900℃)冷却过快,釉料中的晶体生长受阻,导致釉层内部形成较大的残余应力;反之,若冷却过慢,可能导致晶体过度生长,降低釉面硬度并增加脆性。国内许多工业生产线在追求产量时,常压缩冷却时间,这种操作极易诱发“冷裂”现象。特别是在大型异形制品或厚壁产品中,内外温差造成的热冲击会使釉面在出炉瞬间发生崩裂或隐裂,严重影响成品率。

优化烧成制度需结合具体窑炉类型与产品特性进行动态调整。对于辊道窑生产线,建议分段控制冷却带的风量与温度,特别是在釉料主要析晶相转变的温度区间,保持缓慢且均匀的降温速率,使釉层内部应力得以充分释放。引入计算机温控系统,实时监控窑内各温区的实际温度与设定值的偏差,及时修正燃烧比例,避免局部过热或过冷。此外,对于易裂产品,可采用阶梯式冷却策略,在关键温度节点设置保温段,促进釉层内部结构的松弛与应力均衡,从而提升釉面的整体完整性。

熔块釉国内工业釉料釉裂成因与解决方案

坯釉结合界面缺陷与工艺参数控制

坯体表面的清洁度与施釉厚度均匀性,是决定釉面是否开裂的另一大关键因素。若坯体表面残留脱模剂、油污或粉尘,会阻碍釉料与坯体的良好结合,形成界面薄弱层,在热应力作用下极易剥离或开裂。国内部分自动化生产线在施釉环节,若喷枪压力不稳定或釉浆粘度控制不当,会导致釉层厚度不均,薄厚交界处应力集中,进而引发局部开裂。此外,坯体干燥不彻底或含水率过高,在烧成初期水分急剧蒸发产生的气体压力,也可能冲破釉层,形成针孔或裂纹。

提升坯釉结合质量,需从前道工序进行系统性管控。严格执行坯体清洗与干燥程序,确保坯体表面无异物且含水率符合工艺标准(通常控制在0.5%-1.5%之间)。在施釉环节,采用高精度喷雾干燥塔制备釉浆,严格控制釉浆的细度、比重和粘度,并定期校准喷枪参数,确保釉层厚度均匀一致。对于复杂形状产品,可采用浸釉、淋釉与喷釉组合工艺,提高覆盖均匀性。同时,加强窑炉内的气氛控制,避免还原气氛过强导致坯体多孔化,影响釉层附着力,从而从源头上减少因界面缺陷导致的开裂问题。

‹ 上一篇熔块釉氧化气氛烧成技巧,吸水率测试与成品控制下一篇 ›熔块釉素烧后施釉为何起釉裂?3步排查解决陶瓷釉裂难题
