熔块釉基础逻辑与铁系呈色机制
熔块釉的制作核心在于将高温易挥发或有毒原料预先熔融后水溶处理，这一过程能显著降低釉料在高温下的挥发损失，同时改善釉面光泽度与化学稳定性。在铁系裂纹釉的体系中，铁氧化物不仅是主要的着色剂，更是控制釉层应力变化的关键变量。氧化铁（Fe2O3）在高温还原气氛下转化为氧化亚铁（FeO），其比例直接决定了釉层的最终色调，从深沉的铁黑到明亮的铁红，均依赖于窑炉内氧分压的精准调控。

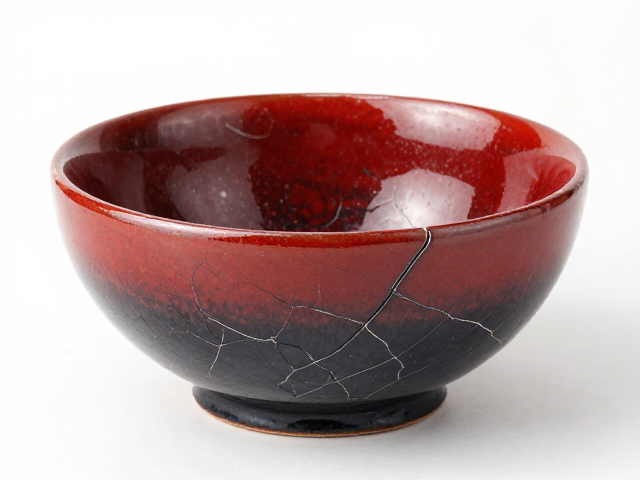

铁红与铁黑裂纹釉的形成并非单一成分的作用，而是釉料配方中二氧化硅、氧化铝与氧化铁比例失衡与平衡的结果。高含量的氧化铁会增加釉层的粘度，延缓析晶过程，而裂纹的形成则依赖于釉层与坯体在冷却过程中热膨胀系数的差异。当釉层的收缩率大于坯体时，内部应力积累至临界点，釉面便会自然开裂，形成美观的冰裂纹或牛毛纹，这种物理现象是陶瓷艺术中极具魅力的视觉语言。
氧化铁配比与铁红呈色控制
制备铁红裂纹釉时，氧化铁的添加量通常控制在釉料总重的3%至8%之间，具体数值需根据基础釉的熔融特性进行调整。过高的氧化铁含量会导致釉面过厚且易流淌，过低则难以呈现纯正的红色调。在实际操作中，建议使用经过高温预烧的氧化铁粉，以减少杂质干扰，并确保铁元素在釉层中均匀分布。铁红的呈色对烧成温度极为敏感，通常需要在1250℃至1280℃的弱还原气氛中完成发色，温度过低会导致颜色发暗，温度过高则可能引发釉面起泡或颜色变浅。
除了氧化铁的比例，助熔剂的种类对铁红的稳定性起着决定性作用。长石、石英和滑石构成了基础骨架，而少量硼砂或碳酸锂可作为强助熔剂降低熔融温度，促进铁离子与硅氧四面体的结合。在配方设计中，需特别注意碱性氧化物（如钾、钠、钙）与氧化铁的比例，碱性环境有助于稳定高价铁离子，从而呈现鲜艳的红色。若釉料中碱性物质过多，可能导致釉面过于光亮且裂纹细碎，因此需通过实验确定最佳平衡点，使裂纹形态粗犷有力，色泽温润如玉。
铁黑釉的还原气氛与应力构建
铁黑裂纹釉的制备重点在于强化还原气氛，使氧化铁充分转化为氧化亚铁，从而获得深邃的黑色基调。在烧成过程中，窑炉内的碳氢化合物分解产生的一氧化碳气体夺取釉料中的氧，这一过程需在高温阶段（约1200℃以上）持续足够的时间，以确保还原反应彻底。铁黑釉对坯体的铁含量也有一定要求，若坯体本身含铁量较高，需适当调整釉料配方，避免底色过深导致裂纹不明显，通常可通过增加石英比例来提高釉层的透明度，凸显黑色底色上的白色裂纹线条。

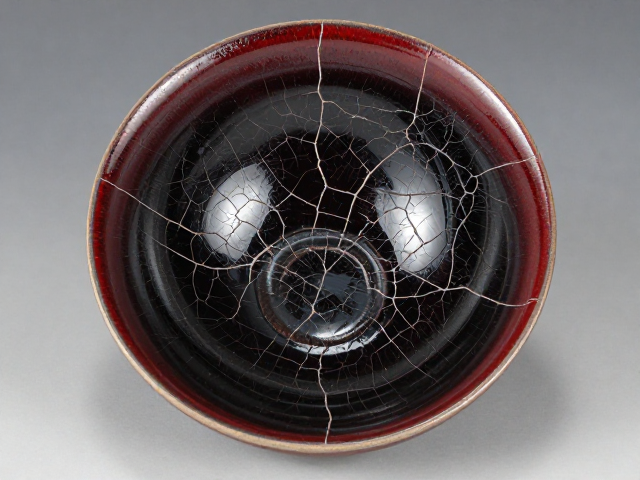

构建铁黑裂纹的应力体系，关键在于计算釉层的热膨胀系数。通过在釉料中添加氧化锌或氧化镁，可以调节釉层的膨胀系数，使其略高于坯体，从而在冷却过程中产生周向拉应力。当拉应力超过釉层的抗拉强度时，裂纹便会随机分布。此外，釉料的厚度也是影响裂纹形态的重要因素，较厚的釉层在冷却时产生的应力更大，裂纹通常更粗犷；较薄的釉层则裂纹细密。实际操作中，可通过控制施釉厚度在0.5mm至1.5mm之间，获得不同视觉效果的铁黑裂纹釉面。
裂纹形态的工艺调控技巧

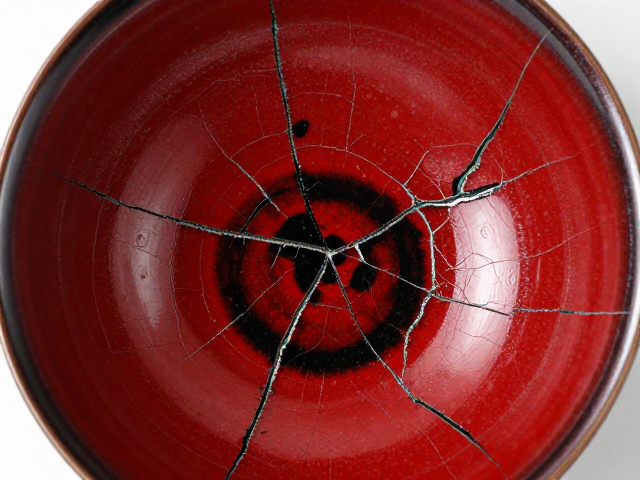

裂纹的形态受冷却速率影响极大，快速冷却会加剧应力释放，形成粗大且深邃的裂纹；慢速冷却则使应力缓慢释放，裂纹细密且浅淡。在出窑阶段，可采用分段冷却策略，先在高温段保持一定时间的等温处理，使釉层应力均匀分布，随后快速降温至600℃以下，促使裂纹瞬间爆发。这种“急冷”处理能有效控制裂纹的起始点和扩展方向，避免裂纹过度延伸导致釉面剥落。
施釉前的坯体处理同样不可忽视。坯体表面的粗糙度会影响釉层的附着力和应力分布，过于光滑的坯体可能导致釉层结合力不足，裂纹易成片脱落；而适当打磨的坯体表面能增强釉坯结合，使裂纹更加自然流畅。此外，干燥过程需严格控制，坯体含水率应低于0.5%，过高的含水率在烧成初期会产生蒸汽压力，破坏釉层完整性，导致裂纹形态混乱或釉面针孔。通过精细调控坯釉结合处的微观结构，可显著提升裂纹釉的艺术表现力。
