釉料基础化学组成与流釉机理
氧化铁与氧化锰在高温下的相互作用是决定紫红褐釉色调及熔融行为的核心因素。铁元素主要以Fe2O3形式存在，在还原气氛中部分转化为FeO，起到主要的着色剂作用，同时作为助熔剂降低釉料熔点。锰元素则提供紫红色调，其氧化物MnO2在加热过程中分解为MnO，具有强烈的着色能力且会显著改变釉料的粘度特性。两者比例失衡会导致釉面发黑或色调偏灰，因此精确控制Fe/Mn比值是获得稳定紫红褐色的先决条件。
流釉现象本质上源于釉料在高温下的粘度降低与表面张力变化。当釉层受热熔融后，若粘度下降过快，釉料会在重力作用下产生不可控的流动，导致釉层过薄甚至露胎。氧化铁和氧化锰的加入会显著影响釉料的液相线温度，过量的铁锰离子会增加网络聚合体的断裂，使釉水变得稀薄。优化流釉性的关键在于平衡助熔剂与网络形成体（如二氧化硅、氧化铝）的比例，确保釉料在烧成温度区间内保持适当的流动性，既能让釉面平整，又能防止因过度流淌造成堆积不均。
关键配方参数的调控逻辑
配方中二氧化硅（SiO2）与氧化铝（Al2O3）的比例直接决定了釉料的骨架强度和粘度曲线。高含量的SiO2能提高釉料硬度并增加高温粘度，抑制流釉，但可能导致釉面光泽度不足或出现橘皮现象。Al2O3作为中间体氧化物，能有效提高釉料的高温粘度，增强釉层的抗流挂能力，是控制流釉性的关键稳定剂。在实际配方调整中，通常通过微调长石、石英和粘土的比例，将Al2O3含量控制在10%-15%之间，以构建足够的网络结构，防止釉料在高温下过度塌陷。
助熔剂体系的选择对流釉性的影响表现为动态平衡的过程。传统的石灰石、方解石等钙质熔剂能显著降低熔融温度，但过量使用会导致釉面过稀。引入钾、钠长石或硼砂作为复合熔剂，可以拓宽釉料的熔融范围，使釉料在升温过程中粘度变化更为平缓。例如，使用钾长石替代部分钠长石，可降低釉料在高温下的膨胀系数，减少因热震引起的釉裂，同时钾离子有助于提高釉面光泽和稳定性。通过计算各原料中氧化物含量的加权平均，确保配方中CaO、K2O、Na2O的总量与Al2O3保持合适的摩尔比，是避免流釉失控的技术要点。
烧成曲线与窑炉气氛的协同作用
烧成温度制度是激活釉料流平特性的关键变量。升温速率过快会导致釉料表面迅速结壳，内部气体无法排出，引发针孔或气泡，进而破坏釉面完整性；而降温速率则影响釉料的结晶过程和最终光泽。对于紫红褐釉，通常在1200℃-1260℃区间设置保温阶段，使釉料充分熔融并流平。若发现流釉严重，可适当降低最高烧成温度或缩短高温保温时间，利用粘度随温度变化的特性，让釉料在达到理想流平状态前迅速冷却定型。
窑炉气氛中的氧含量直接影响铁和锰的价态，进而改变釉色和熔融行为。在还原气氛下，Fe3+被还原为Fe2+，釉色趋向于青黑或褐色，釉料粘度相对较低，流釉倾向增加。相反，氧化气氛下，铁主要以Fe3+存在，釉色偏黄褐，釉料粘度较高，流釉性减弱。因此，优化流釉性需要结合气氛控制，若配方中铁含量较高，建议在氧化气氛下烧制以利用高粘度抑制流釉；若追求深紫红色调，需在弱还原气氛中烧制，但需相应增加配方中氧化铝或石英的比例以补偿因还原气氛带来的粘度降低。
工艺执行与缺陷修正策略
原料的细度与混合均匀性是影响釉料流平一致性的基础条件。球磨细度通常控制在300目筛余0.5%-1.0%，过粗的颗粒会导致釉面粗糙、流平不均，甚至因局部熔融差异引发流釉缺陷。釉浆的密度和粘度需通过实验确定，一般控制在1.45-1.50 g/cm3之间，过稀的釉浆喷涂或浸涂后液膜过厚，高温下极易流动堆积。定期检测釉浆稳定性，防止沉淀分层，确保每一批次釉料的物理性质一致，是减少流釉波动的重要手段。

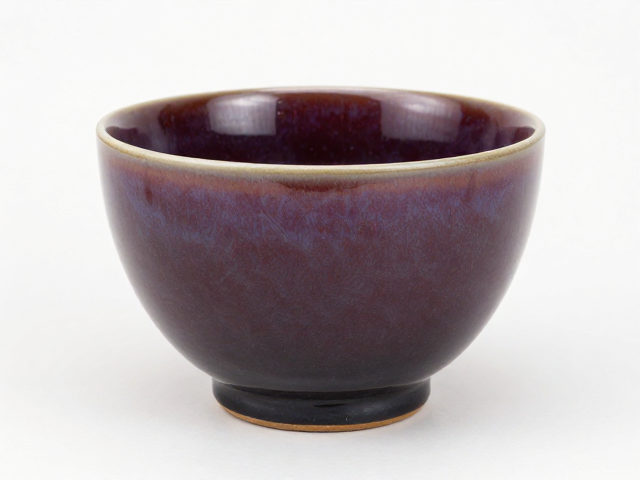

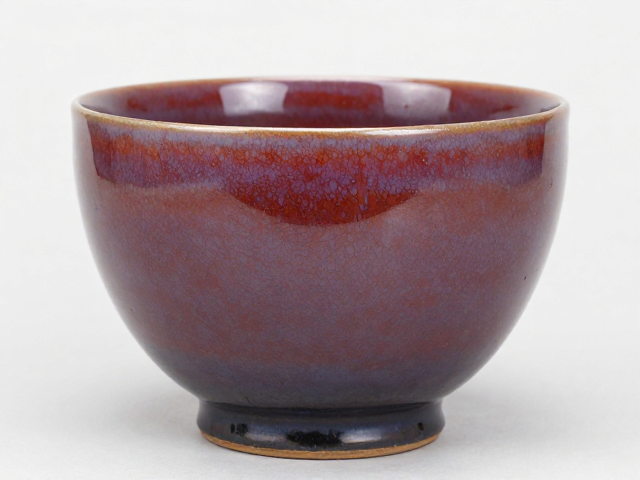

缺陷修正需基于对流釉成因的准确判断。若釉面出现流挂或积釉，首要措施是降低施釉厚度或提高釉浆密度，减少单位面积内的釉料总量。若流釉伴随釉面发黑，需检查还原气氛是否过强或铁锰比例是否失衡，可通过增加石英含量或调整烧成温度进行修正。对于因原料杂质导致的局部流釉，需加强原料预处理，去除铁、钛等杂质元素，确保釉料成分的纯净度。通过小样试烧验证配方调整效果，逐步微调参数，直至获得色泽均匀、流平适度的紫红褐釉面。
