干修坯工艺的核心逻辑与工具选择

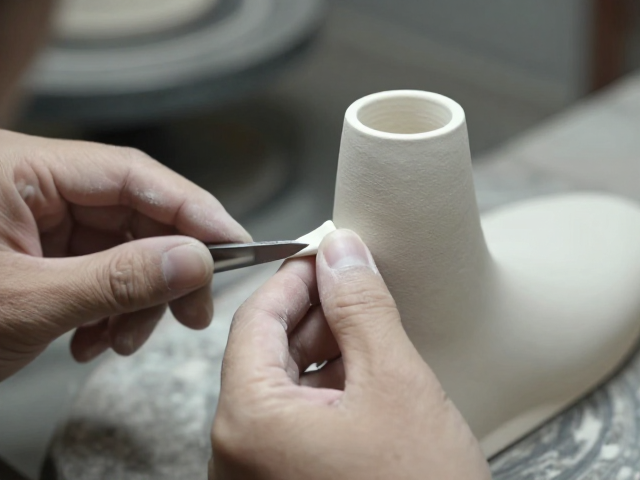

干修坯是陶瓷制作中连接拉坯成型与最终施釉的关键环节，主要处理坯体在干燥过程中因水分流失产生的收缩变形，以及去除底部多余的泥料以形成稳固的足部。这一阶段的核心在于控制坯体的含水率，通常要求坯体达到“皮革硬度”状态，即指按下去有轻微弹性但不会粘手，此时泥料内部结构相对稳定，既能承受刀具的切削力，又不易因受力过大而开裂或塌陷。
工具的选择直接决定了修坯的精细程度与成品率。传统的修坯刀多采用高碳钢或硬质合金制成，刀刃角度需根据泥料特性进行打磨，细密致密的瓷土通常需要更锋利的刃口以保持切面光滑，而含砂量较高的陶土则需稍钝的刃口以防崩边。修坯刀柄的长度与粗细需符合手部握持习惯，以确保在长时间操作中保持手部的稳定性，减少因抖动造成的修坯痕迹，从而为后续施釉提供平整均匀的基底。
陈设瓷修足的标准流程与技法细节
陈设瓷对外观的完整性要求极高，修足不仅是功能性步骤，更是决定器物视觉重心的重要工艺。修足前需先确定足圈的直径与高度，通常严格遵循器物设计的比例，确保器物放置平稳。操作时，左手稳固按压坯体，右手持刀，刀刃与坯体底部呈30至45度角切入，利用手腕的细微转动控制切削深度，逐步修整出土口，使足墙与底面形成平滑过渡，避免出现棱角分明的生硬线条。
在修足过程中，足墙的厚度需保持均匀一致，这直接影响烧制时的受热均匀性。过厚的足部容易导致底部积釉或烧制变形，过薄则可能在烧成后出现塌陷或断裂。工匠需通过反复测量与微调，确保足圈内外壁的垂直度，同时注意足底与足墙的接合处需打磨圆润，防止因应力集中产生裂纹。对于大型陈设瓷，还需特别注意底部中心部位的减薄，以平衡整体重心，提升器物的稳定性。
成品关键：干燥控制与釉面衔接
坯体在修坯后的干燥过程极易产生隐性裂纹，这是影响成品率的关键风险点。修坯后坯体表面水分分布不均，需置于阴凉通风处自然阴干，避免阳光直射或强风直吹导致干燥过快。在干燥过程中，需定期观察坯体表面颜色变化，当坯体由深灰色转为浅灰色，且触感完全干燥无凉意时，方可进行下一步施釉。此阶段的湿度控制需保持在50%-60%之间，以减缓水分蒸发速度，使坯体内部应力均匀释放。
施釉前的坯体表面处理直接影响釉面的附着力与最终呈现效果。修坯后留下的细微刀痕需通过轻柔打磨消除，通常使用细砂纸或干布轻轻擦拭坯体表面，去除浮尘与杂质。若坯体表面存在细微瑕疵，需使用同种泥料的稀泥浆进行填补修补，确保釉层覆盖后的平整度。施釉时，釉浆的浓度需根据坯体吸水率进行调整，一般陈设瓷釉层厚度控制在0.5-1毫米之间，过厚易流釉，过薄则色泽不均，影响整体艺术效果。
