熔块釉熔融温度对玻璃相形成的关键作用
熔块釉的熔融过程本质上是固相反应向液相转变的热力学与动力学过程，温度控制直接决定了釉层中玻璃相（Glaze Glass）的生成质量。在升温阶段，碳酸盐、硫酸盐等分解产物逸出，随后氧化物之间发生固相反应生成低熔点化合物，这一过程需要精确的热工制度支持。若升温速率过快，釉料内部水分或挥发性气体无法及时排出，极易在釉面形成针孔或气泡缺陷；反之，升温过慢则可能导致釉料过度流淌，造成露底或变形。工业生产中，通常将烧成曲线划分为预热、分解、熔融和保温四个阶段，其中熔融阶段的温度区间需严格控制在熔块成分的液相线附近，以确保釉料完全玻化而不发生剧烈沸腾。
温度偏差对釉面微观结构的影响具有显著差异。当烧成温度低于最佳熔融温度时，釉层中未熔颗粒残留，表面粗糙度增加，吸水性升高，且釉面光泽度不足，呈现哑光或失光状态。此时，玻璃相发育不完全，釉层的化学稳定性和机械强度均处于较低水平。相反，若温度过高，釉料粘度急剧下降，虽然玻璃相发育良好，但过低的粘度会导致釉层过度流动，甚至侵蚀坯体，引发粘釉或变形问题。此外，高温下釉料中的挥发性组分加速逸出，若冷却制度配合不当，容易在釉层内部形成封闭性气泡，严重影响产品的外观质量和物理性能。因此，建立基于具体熔块配方的精准温控模型，是提升釉面质量的核心环节。
气泡生成的微观机理与气体来源分析

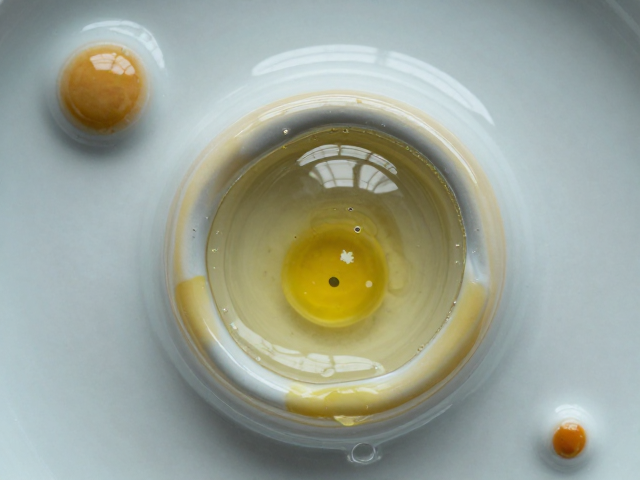

气泡的产生主要源于熔块釉在高温下分解产生的气体以及釉料中包裹的挥发性物质。在烧成过程中，碳酸盐分解产生的二氧化碳、硫酸盐分解产生的二氧化硫以及原料中吸附水、结晶水及有机物的挥发，构成了气泡的主要气体来源。这些气体在釉料熔融初期以气泡形式存在于釉层中，其排出或残留取决于釉料的粘度、表面张力以及气体的生成速率与排出速率之间的平衡。当釉料粘度较低时，气泡易于克服阻力上浮至表面破裂排出；但随着温度升高或成分变化，釉料粘度可能迅速增加，导致气泡被困在釉层内部，形成永久性缺陷。
气泡的形态特征能反映其生成阶段与成因。大型气泡多由坯体气体侵入或釉料中大块未熔颗粒分解产生，常见于升温过慢或原料混合不均的情况；小而密集的气泡则常因釉料表面张力过大或冷却过程中气体析出所致。此外，釉料中二价铁、氧化铜等着色氧化物的存在，会在高温下发生价态变化，释放氧气，进一步加剧气泡生成。不同熔块配方的挥发性组分含量差异，使得气泡控制策略需因地制宜。例如，含硼熔块在低温下易挥发，需特别注意升温曲线的平缓过渡；而含锌熔块则可能在高温区产生大量气体，需通过调整烧成温度曲线或添加消泡剂进行干预。
工艺参数优化与气泡消除实操技巧
消除气泡的核心在于调控釉料的粘度-温度曲线，使其在气泡排出阶段保持适宜的流动性。延长熔融阶段的保温时间是促进气泡排出的有效手段，但需平衡釉料流淌与气泡排出的关系。通过微调烧成温度，可在保证釉面玻化的前提下，略微提高最高温度以降低釉料粘度，促进气泡上浮。同时，优化升温速率，特别是在碳酸盐分解和有机物挥发的关键温度区间，采用阶梯式升温或缓升策略，可减少气体突然大量生成，降低气泡形成的概率。对于已形成的气泡，可通过调整冷却制度，在气泡排出关键期保持较慢的冷却速率，延长釉料处于高粘度但仍具流动性的时间窗口，有助于气泡破裂。
原料处理与配方调整是控制气泡的另一重要维度。确保原料充分干燥，降低含水量，可减少水分蒸发产生的气泡。对原料进行预烧或煅烧处理，可提前分解挥发性组分，减少烧成过程中的气体释放。添加适量的澄清剂如硫酸钡、氧化锑、氧化锡等，可改变釉料表面张力或粘度，促进气泡合并与排出。其中，硫酸钡在高温分解产生的气体可带动气泡上浮，而氧化锑在高温下分解产生的氧气有助于气泡破裂。此外，优化熔块配比，降低釉料中网络形成体含量，可适当提高釉料粘度，增强对气泡的捕捉能力，防止其过快上浮导致釉面缺陷。通过综合调控工艺参数与配方成分，可实现釉面气泡的有效控制，提升产品整体质量。
