熔融温度对釉料化学键重组的微观影响
釉面在窑炉中经历的高温旅程，本质上是硅酸盐网络结构的深度重组过程。当温度突破釉料的初始软化点，原本固态的矿物原料开始转化为高粘度的熔体，这一阶段的物理状态改变直接决定了釉层内部的原子排列方式。在1100℃至1250℃的常见陶瓷烧成区间内，温度的细微波动会导致釉料中金属氧化物（如铁、铜、钴、锰）的价态发生变化，进而改变其对可见光的选择性吸收特性。例如，三价铁离子在还原气氛下转化为二价铁，会使釉面呈现青绿色调，而氧化铁在氧化气氛中则倾向于形成红褐色的氧化铁相。

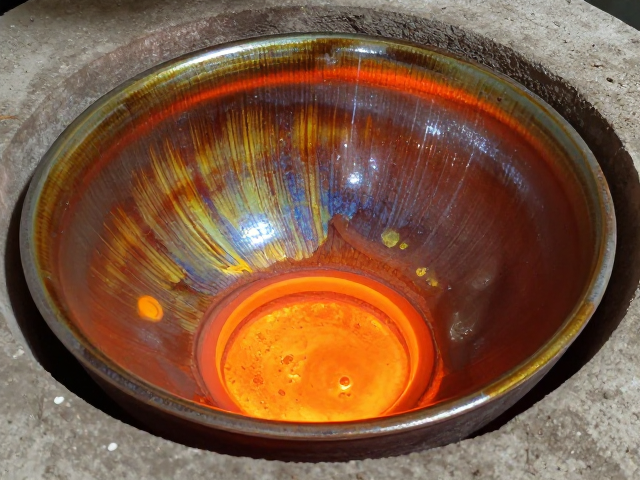

熔融状态的流动性与表面张力共同作用，影响着釉面最终的光泽度与平整度。高温下釉料粘度降低，有利于气泡排出和表面流平，形成玻璃相丰富的光滑表面；若温度不足，釉面可能保留颗粒感或出现未熔颗粒，导致光泽暗淡。这种微观结构的不均匀性，正是窑变现象中色彩深浅不一、纹理错综复杂的物理基础。不同批次的原料成分差异，在高温熔体中通过扩散作用形成浓度梯度，这种非均匀性在冷却过程中被固定，构成了窑变釉独特的视觉层次。
关键温度节点与特色釉色的生成机制
特定金属氧化物在临界温度下会发生相变或挥发，从而在釉面留下不可复制的色彩印记。以铜红釉为例，其发色高度依赖于烧成过程中的精确控温。在1280℃左右的高温下，氧化铜分解并还原为胶体状的单质铜或亚铜离子，这些微粒悬浮在玻璃相中，通过散射和吸收光线产生鲜艳的红色。若温度超过1300℃，铜元素可能过度挥发或转化为其他化合物，导致红色褪去或变为绿色；若温度低于1250℃，还原反应不充分，釉面往往呈现黄褐色或黑色。这种对温度窗口的极致敏感，使得窑变釉的生产具有极高的技术门槛。

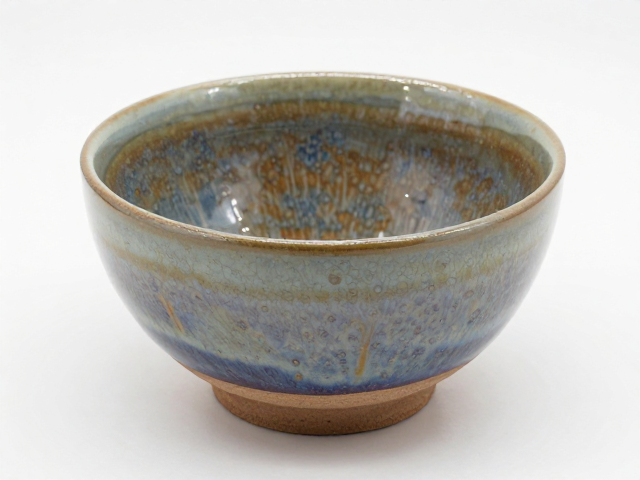

钴蓝釉的生成则展示了另一种温度依赖关系。钴料在1200℃以上开始分解并融入釉层，随着温度升高至1250-1280℃，钴离子与硅酸盐网络结合形成稳定的蓝色络合物。然而，如果窑内温度分布不均，釉层不同区域的钴浓度和结合状态会出现差异，从而在蓝色基底上形成深浅不一的斑纹或晕染效果。此外，釉料中的助熔剂比例会影响熔体的沸点，高温下助熔剂挥发可能导致釉面出现针孔或缩釉，这些缺陷在窑变艺术中常被视为自然纹理的一部分，而非单纯的瑕疵。
冷却速率对晶体生长与纹理定型的作用
釉面从熔融状态冷却至室温的过程，是决定最终纹理形态的关键阶段。快速冷却（急冷）会抑制晶体的大规模生长，使釉层保持高度非晶态的玻璃结构，表面通常光滑且色彩均匀。相反，缓慢冷却（缓冷）则为晶体提供了充足的生长时间，促使釉层中析出微晶或大晶体。例如，在含钛或含锆的釉料中，缓冷可诱发金红石或锆石晶体的形成，这些晶体在釉面形成星星点点的闪光或雪花状纹理，极大丰富了视觉效果。冷却过程中的温度梯度还会导致釉层内部产生应力，若应力超过釉层强度，便形成开片或裂纹，这些裂纹在后续使用中可能因沁色而变得更加明显。
热震效应在窑变釉的纹理形成中扮演着重要角色。当釉层与胎体的膨胀系数不一致，或在冷却过程中温度变化过快，釉层内部会产生微小的裂纹或剥落。这些微观缺陷在宏观上表现为冰裂纹、龟裂纹或剥釉效果。艺术家或工匠通过控制窑炉的降温曲线，特别是在600℃至300℃的低温区间内的冷却速度，可以精细调节裂纹的密度和走向。这种由热应力驱动的纹理生成机制，是不受人为画稿控制的自然过程，使得每一件窑变釉作品都具有独一无二的纹理特征。
窑内气氛与温度互动的综合效应
温度并非孤立作用，必须结合窑炉内的气氛（氧化、还原或中性）才能完整解释窑变色彩。在氧化气氛中，氧气充足，金属元素多以高价态存在，色彩通常较为明亮但稳定。而在还原气氛中，氧气不足，碳氢化合物分解产生的碳粒子会夺取釉料中的氧，导致金属元素降价。这种化学环境的改变，会显著影响熔融温度下的化学反应路径。例如，铁元素在还原气氛中形成的氧化亚铁，其熔点低于氧化铁，这可能导致釉层在较低温度下提前熔融流动，形成更丰富的流纹和色块。
气氛与温度的耦合效应还体现在气体逸出行为上。高温下釉料中残留的水分、碳酸盐分解产生的二氧化碳或有机物燃烧产生的气体，需要克服釉层粘度逸出。若温度过高且粘度低，气体迅速逸出形成大气泡，冷却后可能留下凹陷或气泡痕迹；若温度适中且粘度较高，气体可能被困在釉层中形成细小气泡，增加釉面的通透感和层次感。窑炉内的温度场分布不均，会导致不同区域的气氛渗透速度不同，从而在釉面形成复杂的气流纹理和色彩过渡，这种由热工制度决定的微观环境，是窑变釉不可预测性的核心来源。
