熔块釉中氢氧化钠的引入机制与开裂诱因分析

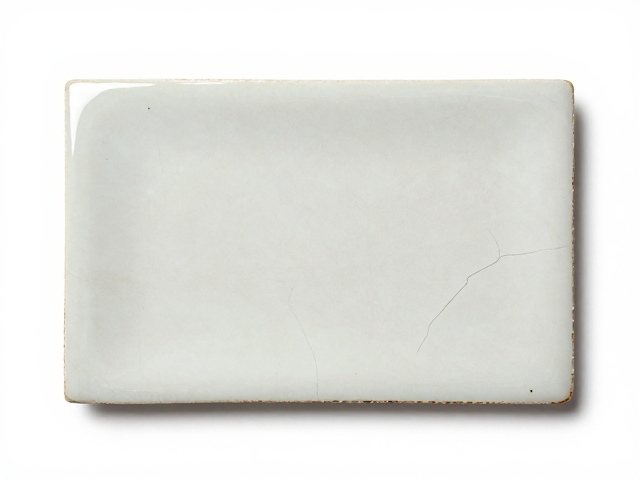

在陶瓷釉料配方体系中，熔块釉因其良好的化学稳定性和施釉性能被广泛应用，但引入氢氧化钠作为助熔剂或调节剂时，若工艺控制不当，极易在烧成过程中引发釉面开裂。氢氧化钠在高温下会与釉料中的二氧化硅等成分发生反应，生成低粘度的液相，这虽然能降低烧成温度，但也显著改变了釉层的热膨胀系数。当釉层与坯体的热膨胀系数匹配度出现偏差，或者冷却过程中应力释放不均，微观裂纹便会在釉面中形成并扩展，最终表现为肉眼可见的龟裂或惊风现象。
解决此类问题需从原料配比的精确计算入手，而非依赖经验性的试错。氢氧化钠的加入量通常需控制在熔块总配方的极小比例范围内，过高的钠含量会导致釉层在高温期的流动性过大，进而产生流釉或针孔，同时在冷却阶段因收缩率剧增而破坏釉层完整性。通过差热分析（DTA）和热膨胀仪测试，可以获取不同钠含量下釉料的特征转变温度，从而确定临界点。实际生产中，需监控烧成曲线中的高温保温阶段，确保釉料充分熔融且粘度适宜，避免因熔体过稀导致应力集中，这是从物理化学层面规避开裂风险的基础步骤。
优化烧成曲线以平衡应力与釉面流平
烧成制度的调整是解决开裂缺陷的核心环节，特别是对于含有氢氧化钠成分的熔块釉，冷却阶段的速率控制至关重要。在降温过程中，若冷却过快，釉层表面迅速固化，而内部仍处于高弹态，这种温度梯度会在釉层内部产生巨大的热应力，导致釉面崩裂。因此，建议在釉料软化点附近设置缓冷带，例如在800℃至600℃区间内降低降温速率，让应力得到充分释放。同时，高温段的升温速率不宜过猛，以免坯体与釉层之间因反应速率不一致而产生界面应力，确保两者在微观结构上的同步演变。
除了冷却控制，高温保温时间的的精确设定直接影响釉面的最终光泽度和致密性。过短的保温时间会导致熔块未完全熔融，釉面粗糙且易裂；过长的保温则可能引起釉料过度流淌或析晶，影响外观。通过实验确定最佳保温时间，通常需结合釉料的粘度-温度曲线进行评估。在实际操作中，可观察试片在高温下的状态，当釉面平整、无气泡残留且与坯体结合紧密时，即为理想状态。此外，窑炉内的气氛控制也不可忽视，氧化气氛有助于氢氧化钠中钠离子的稳定存在，减少因还原气氛导致的成分挥发或结构缺陷，从而提升釉面的均匀性。
原料预处理与配方微调策略
原料的纯度和粒度分布对氢氧化钠在熔块釉中的分散性及反应活性有着直接影响。若原料中含有杂质，如铁、钛等氧化物，可能在高温下形成低共熔物，改变釉层的热膨胀行为，加剧开裂风险。因此，需对石英、长石等基础原料进行严格的除铁处理和粒度筛分，确保颗粒分布均匀，避免局部成分不均导致的应力集中。对于氢氧化钠原料，需注意其吸湿性，储存时需密封防潮，使用前应检测其含水量，并在配方计算中予以扣除，以维持配方的稳定性。
在配方微调方面，可尝试引入少量氧化铝或氧化镁来调节釉层的热膨胀系数和粘度。氧化铝能提高釉料的粘度，增强釉层强度，减少高温下的流动，从而降低因收缩不均导致的开裂概率；氧化镁则有助于细化釉层晶体结构，改善釉面光泽和耐磨性。通过正交试验设计，系统测试不同氧化铝和氧化镁添加量对釉面开裂率和光泽度的影响，寻找最佳平衡点。此外，还可考虑调整熔块中的硼砂或氧化锌含量，以优化釉料的高温流动性，使其在烧成过程中能更好地贴合坯体，减少界面缺陷。
试片制备与缺陷检测标准化流程
标准化的试片制备流程是准确评估氢氧化钠熔块釉性能的前提。制浆过程中，需严格控制泥浆的密度和细度，通常要求泥浆细度达到规定筛余量，以确保釉层厚度均匀。施釉方式可采用浸釉、喷釉或淋釉，但需确保每次施釉的厚度一致，因为釉层厚度直接影响烧成后的应力分布和外观效果。试片坯体需经过充分干燥，含水率控制在最低范围，以避免烧成过程中水分蒸发导致的坯釉剥离或开裂。
缺陷检测需建立严密的量化标准，而非仅凭肉眼观察。可使用光学显微镜观察釉面微观结构，识别微裂纹的形态、长度和分布密度。对于宏观开裂，可采用渗透检测法，利用着色渗透剂渗入裂纹，再用显影剂显示裂纹位置和大小，从而定量评估开裂程度。此外，还需检测釉面的光泽度、吸水率和抗热震性，综合判断釉面质量。通过对比不同配方和烧成制度下的检测结果，分析数据趋势，找出导致开裂的关键变量，为配方优化提供数据支撑。建立完整的数据库，记录每次试验的原料批次、配方比例、烧成曲线及检测结果，有助于长期追踪和优化工艺参数。
