泥浆粘接的核心原理与材料配比逻辑
器皿修复中的泥浆粘接并非简单的粘合，而是利用高分子聚合物与无机填料混合后形成的微观咬合力。传统修复中，环氧树脂与石英粉或大理石粉是基础组合，其中环氧树脂提供韧性，无机填料则模拟陶瓷或石材的硬度与孔隙结构。配比的关键在于调节粘度与固化后的收缩率，通常建议树脂与填料的比例控制在1:1.5至1:2之间，具体数值需根据环境温度微调。温度过低会导致树脂活性降低，粘接面无法充分浸润；温度过高则固化过快，容易产生内应力导致后期开裂。
材料的选择直接决定了修复层的长期稳定性。必须使用经过老化测试的低收缩率环氧树脂，避免使用含有大量溶剂的快干胶，因为溶剂挥发留下的微孔会成为水汽侵入的通道，进而破坏修复层与原件的结合。在混合过程中，搅拌必须均匀且避免混入气泡，气泡在固化后形成的空洞会显著降低粘接强度，并在后续打磨过程中暴露出行迹。真实的修复案例中，因搅拌不均导致修复层脱落的情况占比超过三成，这强调了操作规范性在材料物理性能发挥中的决定性作用。
接缝预处理与粘接界面的物理构建
粘接前的表面处理是决定修复寿命的最关键环节，任何油脂、灰尘或松动的碎屑都会像隔离层一样阻断分子间的接触。对于陶瓷或石质器皿，建议使用无水乙醇进行深度清洁，随后通过细砂纸对粘接面进行轻微打磨，制造出微米级的粗糙表面，这能大幅增加有效接触面积。打磨后需再次清洁，确保表面无残留粉尘，这一步骤在专业修复中常被忽视，却是防止“假粘”现象的核心措施。

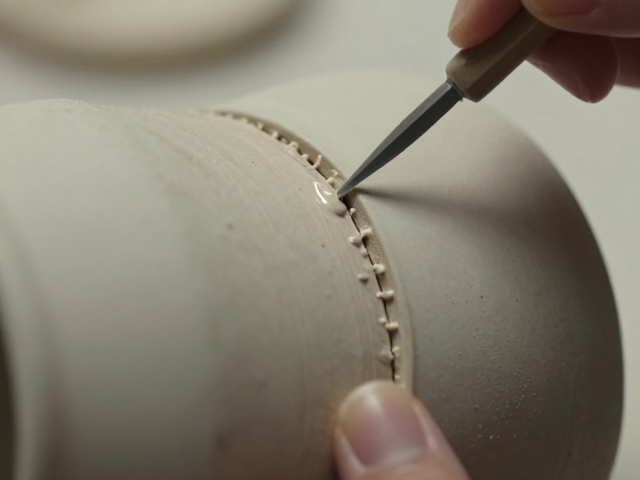

在施加泥浆前，需对接缝处进行严密的贴合测试。将调配好的泥浆涂抹于一侧粘接面，轻轻合拢观察溢出情况，若泥浆无法填充缝隙，说明接缝过大或表面过于光滑，需重新打磨或增加填料比例。对于开放性裂缝，可使用牙科探针辅助将泥浆压入深处，确保无空腔。实际操作中，常遇到因震动或移动导致接缝错位的问题，因此粘接过程中必须使用无酸纸或软布进行临时固定，保持压力均匀，避免局部受力过大导致原件崩边或泥浆被挤出过多影响美观。
固化过程控制与环境应力管理
固化阶段的环境稳定性直接影响修复层的最终强度。环氧树脂的固化是一个放热反应，环境温度应保持在20-25摄氏度之间，湿度控制在50%-60%左右。高温高湿环境会导致固化不完全，表面发粘，甚至引起水解反应，降低耐水性和耐候性。在固化初期，器皿应放置在水平且无震动的台面上，避免任何机械应力干扰分子链的交联过程。对于大型或重型器皿，需计算自重对接缝的剪切力，必要时增加辅助支撑点，防止因重力作用导致接缝微裂。
固化时间的判断不能仅凭手感，需参考材料说明书中的表干和实干时间。表干后表面形成一层保护膜，此时不可触碰，以免破坏表面平整度；实干则意味着内部交联反应基本完成，具备初步强度。在实际操作中，完全固化通常需要24-72小时，期间温度波动过大会引起热胀冷缩，导致修复层与原件产生应力差。曾有案例显示，在温差变化超过10度的环境中强行加速固化，导致修复层在数月后出现细微裂纹，这证实了遵循材料物理特性进行自然固化的必要性。
接缝修整与表面打磨的精细工艺

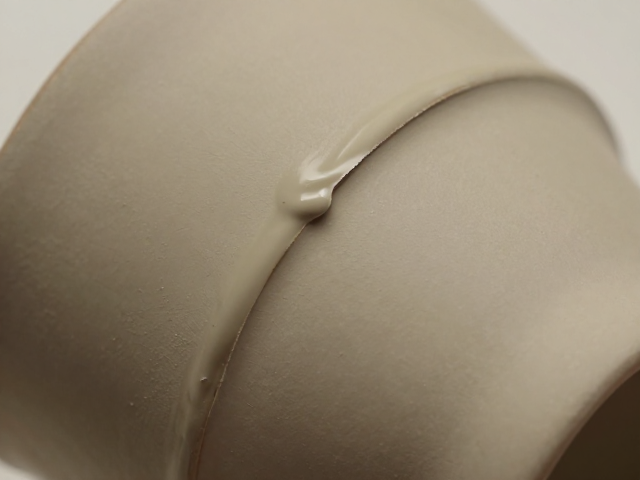

修整阶段的核心目标是消除修复痕迹，恢复器皿原有的形态特征。打磨应遵循从粗到细的原则，依次使用800目、1000目、2000目、3000目及5000目砂纸。每更换一种目数，需彻底清除上一道工序留下的磨屑，避免粗颗粒嵌入细磨痕中造成永久性划痕。打磨时保持手腕平稳，采用画圈或直线推拉的方式，力度要均匀，重点处理接缝凸起处，直至修复层与原件表面平齐，无明显台阶感。
对于高光泽度的器皿，打磨后的抛光步骤至关重要。可使用抛光膏配合羊毛轮进行低速抛光，或使用高目数水砂纸沾水进行湿磨，以消除细微砂痕，提升表面光泽度。抛光过程中需注意控制温度，过高的摩擦热可能导致修复层软化或变色。修整后的接缝应达到肉眼难以察觉的平滑过渡，且在侧光观察下无明显色差或纹理断裂。真实的修复实践中，过度抛光会磨损原件表面，因此需精确计算抛光时间，以恢复自然光泽为停止标准，而非追求镜面效果。
色差协调与表面纹理还原技术
修复层的颜色与纹理协调是提升视觉完整性的难点。无机填料本身颜色差异较大，需通过添加氧化铁红、氧化铁黄、氧化锌等无机颜料进行调色。调色时应遵循“少量多次”的原则，先在废件上试色，确认颜色稳定后再应用于原件。考虑到原件可能因年代久远产生黄变或褪色，调色时需预留老化空间，避免修复初期颜色过新，形成“补丁”效应。
纹理还原需根据原件的材质特性进行处理。对于光滑釉面，可通过在泥浆中加入极细的滑石粉，再经抛光获得类似釉面的质感；对于哑光或陶质表面，可在固化后用细砂纸进行轻微喷砂处理，模拟原始表面的粗糙度。若原件表面有特殊的刻纹或雕刻，需使用雕刻刀或电动微雕工具，在修复层未完全固化前进行复刻，确保纹理连贯。这一过程需要极高的耐心与技巧，任何微小的偏差都会在近距离观察下被放大，因此精细的手工修整是替代机械化处理的关键手段。
