干修坯工艺的核心逻辑与成本控制

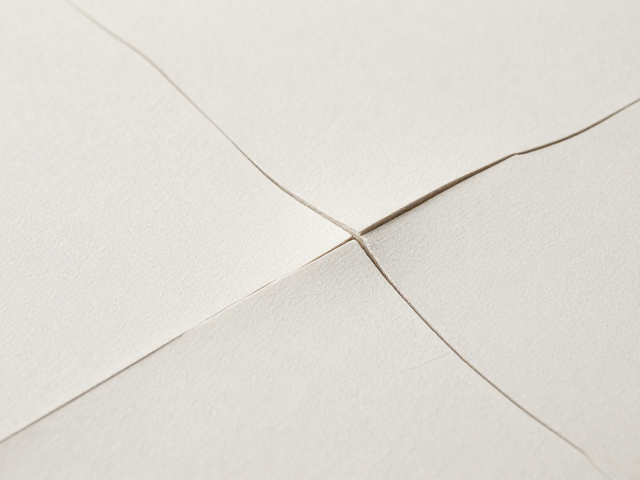

定制修坯往往因为人工耗时和精细度要求高，导致整体制作成本居高不下，尤其是对于需要表面极致光滑的器型，传统湿修或半干修容易因水分不均引发干燥收缩不均，进而导致开裂风险增加。干修坯工艺通过控制坯体在“皮革硬度”阶段之前的干燥程度，利用坯体较高的支撑力进行切削和打磨，能够显著减少因反复修刮造成的应力集中，从物理结构上降低开裂概率。这种工艺并非完全无水操作，而是通过精确计算坯体含水率，通常控制在3%-5%左右的区间进行精细修整，既保证了坯体有足够的强度应对切削力，又避免了因水分过多导致的变形和开裂。
采用干修坯能直接削减后续修补和废品处理的成本，传统修坯若出现细微裂纹，往往需要填充泥浆或重新制作，这不仅浪费材料，更增加了隐性的人工成本。干修过程中，坯体表面形成的微细粉尘可作为天然润滑剂，减少刀具与坯体的摩擦阻力，使得修坯动作更加流畅，缩短了单次操作的时间。对于批量生产或高单价定制产品而言，减少因开裂导致的报废率，相当于直接提升了良品率，这种隐性成本的降低远比单纯比较修坯单价更具实际意义。
干修坯的操作要点与环境控制
实施干修坯对环境温湿度有严格要求，理想的作业环境温度应保持在20-25摄氏度，相对湿度控制在50%-60%之间，过高的湿度会导致坯体吸湿变软，无法维持干修所需的硬度，而过低的湿度则可能加速表面水分蒸发，引发干缩裂纹。在修坯前，需对坯体进行均匀的预干燥，确保整体含水率一致，避免局部过干或过湿导致的应力差异。使用专业的硬质合金刀具或金刚石修坯刀，能够更有效地切削干燥的坯体表面，刀具角度通常保持在15-30度之间，以减小切削阻力，防止坯体崩角或产生隐性裂纹。
修坯过程中的力度控制至关重要，干修坯不宜采用重压切削，而应采用轻触、多遍次的修刮方式，每一刀的切削量控制在0.5-1毫米以内，以便及时观察坯体表面状态。在修坯过程中，需定期清理坯体表面的粉尘，避免粉尘堆积影响修坯精度或嵌入坯体表面造成瑕疵。对于复杂曲面或薄壁部位，应优先使用软质刮板或海绵进行初步定型，再使用硬质刀具进行精修，这种分阶段的修坯策略能有效分散应力，防止因局部受力过大导致开裂。
防止开裂的预处理与后期养护
在干修坯之前，坯体的揉泥和陈腐过程直接影响其可塑性和干燥性能，充分的揉泥能排除气泡，使泥料结构均匀，而适当的陈腐时间（通常为2-4周）能促进泥料中水分和有机质的均匀分布，提升坯体的延展性和抗裂能力。若使用新泥，建议先进行测试，观察其干燥收缩率，收缩率过高的泥料需添加适量的熟料或石英粉进行改良，以增强坯体骨架，减少干燥过程中的体积收缩，从而降低开裂风险。此外，修坯前可对坯体进行轻微喷水雾处理，但需严格控制水量，确保表面仅处于微润状态，避免水分渗入内部导致干湿不均。
修坯完成后的干燥阶段是防止开裂的关键环节，干修坯后的坯体应放置在通风良好但无直吹风的环境中自然阴干，避免阳光直射或高温烘烤导致的快速失水。在干燥初期，可使用塑料薄膜覆盖坯体，减缓表面水分蒸发速度，待坯体表面完全干燥后再移除覆盖物，使内部水分缓慢向外迁移。对于大型或厚壁器物，干燥时间可能需要数周甚至数月，期间需定期检查坯体状态，发现细微裂纹应及时用同种泥料进行修补，并重新进行干燥处理，确保整体结构稳定。
