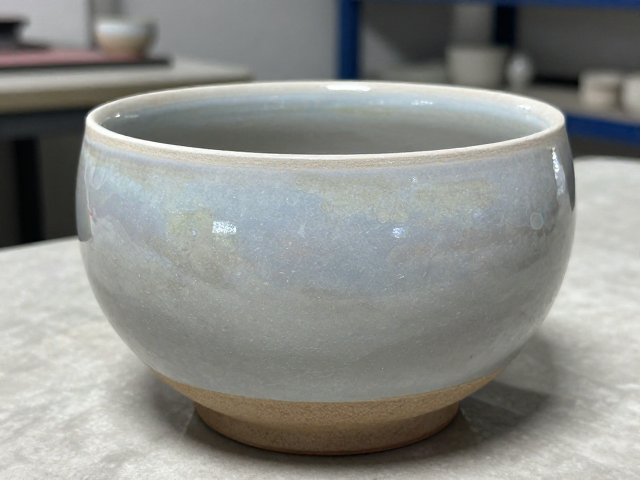

熔块釉发色不均的核心诱因分析
熔块釉在高温烧成过程中若出现发色不均，往往源于萤石（氟化钙）添加比例的失控。萤石作为重要的助熔剂，能显著降低釉料的熔融温度并改善流动性，但过量添加会导致釉液在高温下过度流动，引发局部流釉或针孔，进而破坏色彩的均匀分布。实际生产数据显示，当萤石含量超过釉料总量的3%-5%时，釉面出现橘皮、缩釉或色斑的概率呈指数级上升，这是因为氟离子在高温下剧烈挥发，破坏了釉层的致密性，使呈色金属离子（如钴、铜、铁等）无法在釉熔体中均匀分散。
除了助剂比例失调，原料中的杂质也是导致发色异常的关键因素。石英、长石或粘土中若含有微量铁、钛或有机物，会在还原或氧化气氛中引发局部化学反应，形成与主色调不一致的斑点或条纹。例如，铁杂质在钴蓝釉中可能诱发紫红色调，而硫化物残留则可能在烧成后期产生黑点。这些杂质往往源自原料开采或加工环节的混入，其粒径通常大于釉料研磨后的平均粒径，导致在釉浆中沉降或团聚，最终在釉面形成肉眼可见的色差区域。
原料预处理与配方精准调控
解决发色不均的第一步在于对原料进行严密的筛选与预处理。所有用于制备熔块釉的氧化物原料必须经过严格的除杂处理，特别是含铁原料需通过磁选或化学沉淀法降低铁含量至0.05%以下。对于萤石的使用，建议采用分级添加法，即在釉料研磨阶段严格控制其细度，确保粒径小于0.01毫米，以避免因颗粒粗大导致的局部熔融不均。同时，建立原料批次检验机制，每批次原料入厂前需检测其化学成分及杂质含量，确保原料的一致性，从源头消除因原料波动引发的发色缺陷。
在配方设计层面，需通过实验确定萤石与助熔剂（如硼砂、硝酸钠）的最佳配比，以平衡釉料的熔融范围与流动性。研究表明，在含钴釉料中，将萤石含量控制在1.5%-2.5%之间，并配合适量的氧化铝提高釉浆粘度，可有效减少流釉现象，促进钴离子均匀分布。此外，引入少量硅酸锆或氧化锌作为稳定剂，有助于提高釉面的光泽度和颜色稳定性，减少因釉层厚度不均导致的视觉色差。配方调整需结合具体烧成曲线，通过小试确定最佳参数，再逐步放大至生产规模。
烧成工艺优化与过程监控
烧成制度的优化是确保釉面发色均匀的核心环节。熔块釉的烧成需遵循“慢升温、快保温、缓冷却”的原则，特别是在釉料熔融阶段（约850-1000℃），升温速率应控制在10-15℃/分钟，避免温度骤升导致釉料局部过热或剧烈沸腾。保温时间需根据釉层厚度和窑炉类型精确计算，一般控制在5-15分钟，以确保釉料充分熔融并消除气泡，使呈色离子均匀扩散。对于大型窑炉，还需注意窑内温度场的均匀性，通过调整烧嘴位置和风量，消除局部温差，防止因温度不均导致的发色差异。
过程监控与数据反馈是维持釉面质量稳定的重要手段。利用在线测温系统实时监测窑炉各温区的温度变化，结合釉料的热膨胀系数数据，动态调整烧成曲线。同时，建立釉面缺陷数据库，对发色不均、针孔、橘皮等缺陷进行分类记录，分析其与烧成温度、时间、原料批次及环境湿度的关联性，通过大数据分析找出关键影响因素。通过持续优化工艺参数，形成标准化的生产作业指导书，确保每批次产品的釉面质量一致，从根本上解决熔块釉发色不均的问题。
