氧化铁在熔块釉中的化学行为与粘度调控机制
熔块釉的流变特性直接决定了最终陶瓷制品的表面质量，其中氧化铁（Fe2O3）作为一种关键的多价态金属氧化物，会显著改变釉料的熔融行为和粘度曲线。在高温烧成过程中，铁离子主要以Fe3+和Fe2+两种形式存在，这两种离子的配位环境不同，对硅氧四面体网络结构的破坏或构建有着截然不同的作用。Fe2+具有较低的场强，容易进入网络空隙，起到断网作用，从而降低釉料粘度，促进液相流动；而Fe3+倾向于形成聚合度较高的络合物，可能增加熔体的结构强度。
这种粘度调控并非线性关系，而是受到烧成温度、气氛以及釉料基础配方的共同制约。在氧化气氛下，Fe3+占主导，釉层粘度相对较高，流动性受限；若转为弱还原气氛，部分Fe3+被还原为Fe2+，釉料粘度迅速下降，液相增多。通过精确计算氧化铁的添加比例，配方人员可以微调熔块在1200℃至1250℃区间的粘度区间，使其既不会因为粘度过低导致坯体变形，也不会因粘度过高造成釉面缩釉或针孔。这种基于铁离子价态变化的粘度控制，是提升釉面致密性的核心物理化学基础。
铁红釉面流平特性与微观缺陷分析

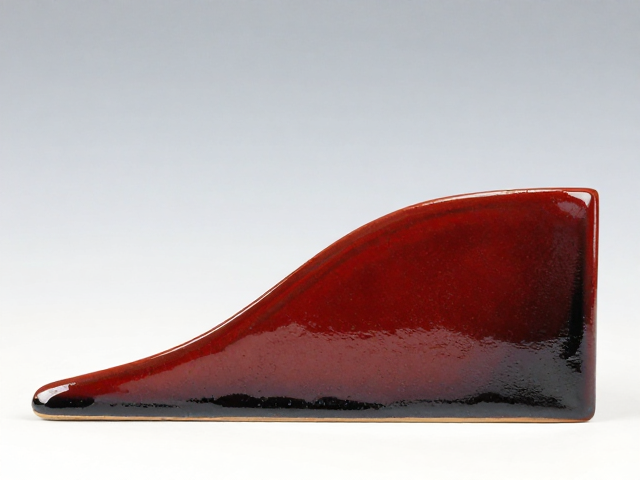

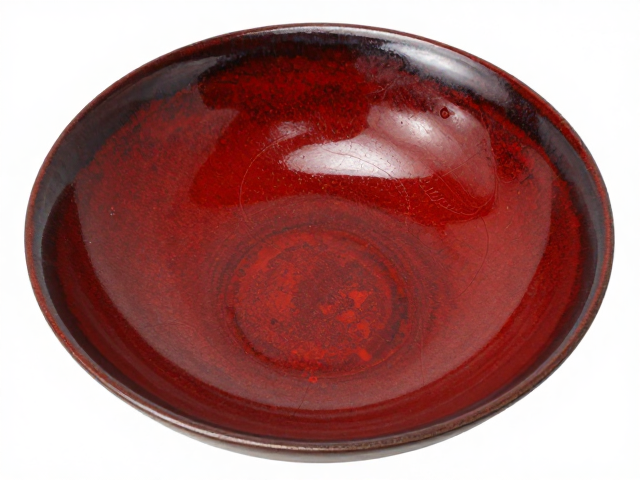

铁红釉通常依赖较高的氧化铁含量（一般在3%-8%之间，具体视熔块基础而定）以及氧化气氛烧成获得。在此类釉料中，由于Fe3+的存在，熔体粘度普遍高于普通白釉或青釉。高粘度会导致熔体在高温下的铺展能力减弱，若升温曲线中的高温保温阶段不足，极易出现流平不良的现象，表现为釉面橘皮、颗粒感强或光泽度不均。此外，铁红釉对冷却速率极为敏感，快速冷却可能锁定高粘度状态，而缓慢冷却则有助于应力释放和表面平整。
为了改善铁红釉的流平，配方中常需引入助熔剂如硼砂、长石或滑石，以降低高温粘度并拓宽熔融温度区间。然而，助熔剂的过量加入可能导致釉面过软，引发粘板或变形。实际生产中，观察到当氧化铁含量超过临界值（通常为5%以上），釉料表面容易出现铁锈斑或流挂，这是因为局部铁富集导致粘度差异过大，液相在重力作用下发生不可控流动。因此，控制铁红釉的流平，本质上是平衡铁离子引起的粘度增加与助熔剂带来的粘度降低，确保釉层在熔融态能均匀覆盖坯体表面。
铁黑釉的流变控制与表面平整度优化

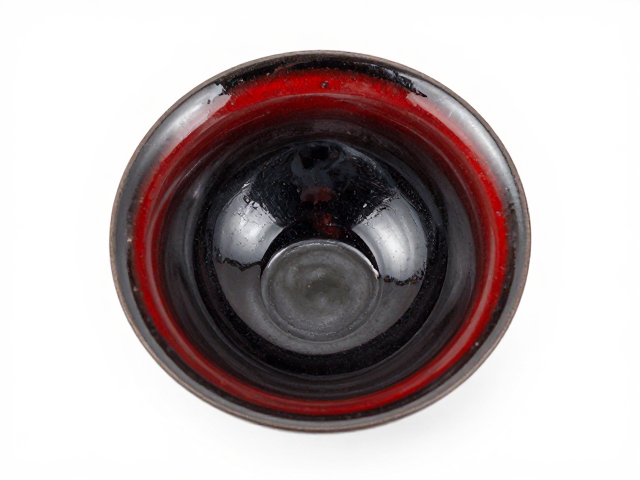

铁黑釉的形成通常需要在还原气氛下烧成，使大部分铁转化为FeO或Fe3O4。Fe2+的强断网效应使得铁黑釉的粘度普遍低于铁红釉，流动性显著增强。这种高流动性虽然有利于釉面的自然流平和消除缩孔，但也带来了严峻的挑战：过低的粘度极易导致釉层过薄，露出土坯颜色，甚至因流淌过度造成堆釉或粘连。因此，铁黑釉的配方设计重点在于如何在保证黑色呈色的前提下，适度提升粘度以维持釉层厚度。
针对铁黑釉的流平问题，实践中常采用调整SiO2/Al2O3比值或引入高熔点氧化物（如氧化铝、二氧化钛）来抑制过度流动。氧化铝能提高熔体聚合度，增加粘度，从而抑制铁黑釉在烧成过程中的流淌。此外，熔块的制备工艺也会影响最终流平效果，细磨程度高的熔块反应更均匀，有助于获得更平滑的釉面。通过微调配方中的碱金属氧化物含量，可以精细调节铁黑釉在烧成中后期的粘度曲线，使其在最佳流平窗口内完成熔融，从而获得色泽深邃且表面平整无缺陷的黑釉制品。
气氛与温度曲线对铁系釉面质量的决定性作用
烧成气氛是调控铁系釉面流平的外部环境变量，其影响贯穿于从预热到冷却的全过程。对于铁红釉，稳定的氧化气氛是维持Fe3+比例、控制粘度的前提。若窑内局部出现还原性气氛波动，会导致釉面颜色不均及因粘度突变引起的流平缺陷，如局部起泡或针孔。相反，铁黑釉依赖还原气氛，若还原不足，釉面会出现泛红或发灰，且因Fe2+含量不足导致粘度偏高，釉面粗糙。因此，窑炉的热工制度必须与釉料特性高度匹配，确保气氛稳定。
温度曲线的设计需充分考虑铁系釉的熔融特性。升温速率过快可能导致坯釉结合不良，而高温段的保温时间直接决定了熔体的均化程度和流平效果。对于粘度较高的铁红釉，适当延长高温保温时间有助于消除气泡和改善表面平整度；而对于流动性大的铁黑釉，则需精确控制最高温度，防止釉层过度流淌。冷却阶段的速率也会影响釉面的微观结构，急冷可能增加釉面内应力，导致开裂或剥落，而缓冷则有助于获得更稳定的表面形态。通过优化热工制度，可以最大化发挥氧化铁的调控作用，获得理想的釉面质量。
