宋代陶瓷美学的核心：温润如玉的视觉哲学
宋代陶瓷在中华工艺史上占据着独特地位，其审美取向摒弃了繁复的装饰，转而追求釉面本身的质感与光泽。这种“温润如玉”的美学特征，并非单纯依靠技艺堆砌，而是源于对材料物理特性的深刻理解以及对人体触觉心理的精准把握。汝窑、官窑、龙泉窑等代表性窑口，通过控制釉层的厚度与透明度，营造出类似和田玉的视觉效果，即行话中所谓的“宝光”。这种光泽不刺眼、不悬浮，呈现出一种内敛、含蓄且厚重的视觉张力，成为后世评判高古瓷美学的重要标尺。
从材料学的角度审视，宋瓷的温润感来源于釉料中二氧化硅与氧化物的比例平衡。宋代匠人发现，当釉层在高温下发生充分熔融，且内部气泡结构分布均匀时，光线在釉层内部会发生漫反射，从而削弱直射光的锐度。这种光学现象使得瓷器表面看起来柔和朦胧。为了达到这一效果，胎土与釉料的膨胀系数必须高度匹配，避免烧制过程中出现炸裂或剥落。这种对材料微观结构的掌控，体现了宋代工匠在经验积累中形成的精密计算能力，也是宋瓷能超越实用功能，进入艺术鉴赏领域的关键所在。
釉料配比如实验：矿物原料的科学解析
复刻宋瓷釉色，首要环节在于对原料成分的精准还原。宋代主要使用含铁量较低的瓷土作为胎体，而釉料则多采用当地特有的草木灰与石粉混合而成。以汝窑天青釉为例，其核心配方通常涉及高岭土、长石、石英以及少量石灰石。根据现代陶瓷材料分析数据，釉料中二氧化硅（SiO2）含量通常维持在50%-70%之间，以提供釉面的硬度与稳定性；氧化钙（CaO）作为主要的助熔剂，含量多在8%-12%左右，负责降低熔融温度并促进玻璃相的形成；而氧化铁（Fe2O3）作为呈色剂，含量被精确控制在0.3%-1.0%之间，极低的铁含量确保了釉色在还原气氛下呈现出的淡雅青色，而非深褐或黑色。
实验过程中，原料的粉碎细度与混合均匀度直接影响釉面的最终表现。传统工艺要求原料需经过多次研磨，过筛孔径通常小于0.1毫米，以确保颗粒分布均匀，避免烧制时出现针孔或缩釉现象。在配制釉浆时，还需加入适量的电解质（如碳酸钠或草木灰提取液）以调节悬浮性。现代实验表明，釉浆的比重需控制在1.6-1.7 g/cm³之间，这一参数能保证釉层在施釉后具有适宜的厚度。过薄则无法形成温润的玉质感，过厚则易流淌失控或产生裂纹。通过精密的天平称量与严格的搅拌程序，才能最大程度还原宋代釉料的原始状态。
烧制工艺的关键：还原气氛与温度曲线
釉色的最终呈现，高度依赖于窑炉内的温度变化与气体环境。宋代陶瓷多采用龙窑或馒头窑烧制，核心难点在于维持稳定的还原气氛。在烧制后期，当窑温升至1200℃-1280℃区间时，需定期投入松木或炭块，消耗窑内氧气，使二氧化碳浓度升高。在这种缺氧环境下，釉料中的三价铁（Fe2O3）被还原为二价铁（FeO），二价铁在玻璃相中呈现出青绿色调。若氧气过剩，铁元素保持三价状态，釉色则会偏向黄褐或灰黑，无法达到天青或粉青的效果。
温度曲线的控制同样至关重要。宋瓷烧制通常分为预热、升温、保温和冷却四个阶段。在升温阶段，需缓慢提升温度以排出坯体水分及有机物，防止炸裂。进入高温段后，需迅速达到目标温度，并保持约30-60分钟，使釉料充分熔融并流平。此时，釉层表面的张力作用会使其变得光滑如镜。冷却阶段则需自然降温，避免急冷导致釉面应力过大而产生开片。现代电窑虽能更精准地控制温度，但还原气氛的模拟仍需依靠精确的氧探头监测及气体注入策略，以确保复刻品在微观结构上与宋代真品保持一致。
复刻成果与美学验证

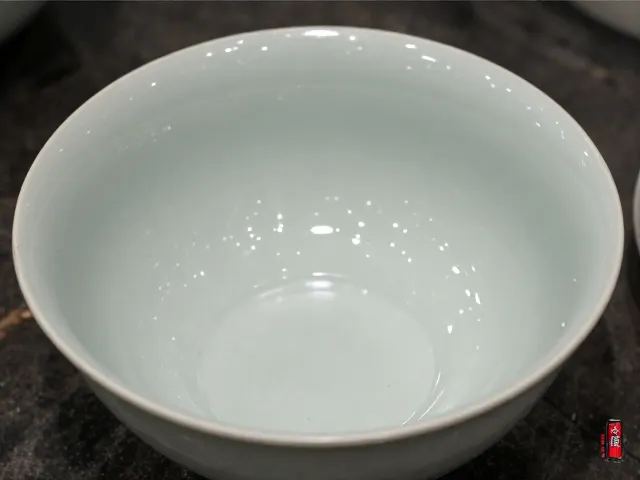

经过多次配方调整与烧制实验，成功的复刻品在视觉与触觉上均接近宋代原物特征。成品釉面呈现出均匀细腻的天青色或粉青色，表面光泽柔和，无明显刺眼光斑。在强光侧视下，釉层内部可见细小的气泡群，分布疏密有致，形成类似“晨星”或“聚沫”的效果，这是釉料中二氧化碳逸出后留下的痕迹，也是宋瓷温润质感的重要来源。触摸时，手感滑润细腻，无明显粗糙颗粒感，体现了釉面玻璃相的高度致密性。
通过仪器检测与感官评估，复刻品在关键指标上符合宋代陶瓷的美学标准。釉层厚度控制在0.5-1.0毫米之间，既保证了色彩的饱和度，又保留了通透感。开片纹路自然流畅，无人为刻意刻画痕迹，符合高温冷却过程中釉层与胎层收缩率差异形成的物理特征。这种复刻并非简单的模仿，而是通过对材料科学与工艺逻辑的梳理，重现宋代工匠对自然材料的驾驭能力。它证明了宋瓷之美，建立在严密的物质基础之上，是技术与艺术高度统一的产物，为现代陶瓷创作提供了可验证的数据参考与美学范式。
