泥浆粘接工艺的核心逻辑与材料准备
泥浆粘接并非简单的粘合剂涂抹，而是利用黏土颗粒在干燥过程中产生的收缩应力与颗粒间的范德华力，实现不同泥板或部件间的结构性融合。这一工艺的关键在于泥浆的配比，通常使用与主体泥料成分一致、颗粒度更细的泥浆，以确保收缩率一致，避免因材质差异导致开裂或脱落。在实际操作中，泥浆的稠度需控制在类似浓酸奶或牙膏的状态，过稀会导致结合部水分过多引起变形，过稠则无法填充缝隙，形成假接。
材料表面的处理是决定粘接强度的先决条件。泥板在拼接前必须处于“皮革硬度”阶段，即表面微干但仍具一定可塑性，这是进行刻痕和涂抹的最佳时机。若泥板完全干燥，表面会形成致密的硬壳，泥浆难以渗透，极易在后续干燥过程中因应力不均而崩裂；若过于湿润，则缺乏支撑力，刻痕无法形成有效的咬合结构。因此，控制环境湿度与泥板含水率，是确保工艺稳定性的基础环节。
表面处理刻痕的标准化操作
刻痕是增加接触面积、打破泥板表面致密层的关键步骤，其核心目的是为泥浆提供物理锚点。使用专用工具如竹签、钝头金属针或专用刻痕刀，在需拼接的接触面上划出密集的网格状或平行线状纹路。纹路深度建议控制在1-2毫米，间距保持在3-5毫米左右，这种密度能确保泥浆充分嵌入，形成类似“榫卯”的微观结构。操作时需保持力度均匀，避免划痕过深导致泥板局部薄弱，或在过浅导致无法承载泥浆。
在刻痕过程中，需特别注意边缘与角落的处理。这些部位因应力集中，最容易出现开裂或分离，因此刻痕应延伸至边缘内部约0.5厘米处，形成周向的封闭咬合区。对于大面积拼接，可采用交叉网格刻痕，以分散干燥过程中的收缩应力。刻痕完成后，需立即清理浮土，确保接触面无粉尘干扰，因为任何隔离层都会显著削弱泥浆与泥板的分子间结合力，导致粘接失败。
泥板拼接的衔接技巧与应力消除

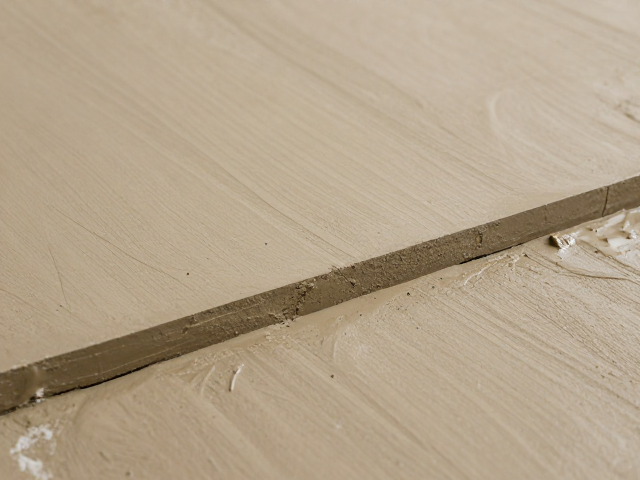

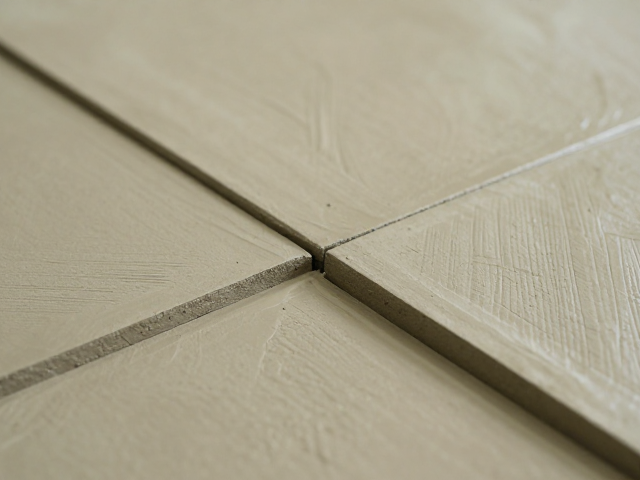

涂抹泥浆时应采用“薄涂多层”或“均匀覆盖”的策略，确保泥浆完全填充刻痕缝隙，无气泡残留。将泥浆均匀涂抹于刻痕面后，迅速将两块泥板贴合，施加均匀压力，使泥浆被挤压至接触面周围形成一圈细密的“泥唇”。这一泥唇不仅是粘接成功的标志，也是后续修整的关键区域。贴合过程中需保持双手稳定，避免相对滑动，以免破坏泥浆形成的初始分子键合。
拼接后的固定与应力释放是防止变形的重要步骤。对于大型或薄壁结构，需使用支撑架或软布进行辅助固定，确保拼接处在干燥初期不受外力干扰。同时，需观察拼接处的干燥速度，若发现局部干燥过快导致开裂，可用湿布轻微覆盖保湿，或定期喷洒极细的水雾调节湿度。对于复杂结构，可采用分段拼接法，先固定主要受力点，待初步定型后再处理次要连接部，以逐步释放内部应力，确保整体结构的稳定性。
