干修坯前的坯体状态评估与水分控制
干修坯并非简单的表面修饰，而是对坯体物理状态进行精细调控的关键工序。在陈设瓷的制作流程中，坯体经过拉坯或印坯成型后，需经历阴干过程，当坯体含水量降至临界点时，其表面硬度与韧性达到最佳平衡，此时方可进行刮平作业。若坯体过湿，刀具易陷入泥层导致表面塌陷或产生不可逆的划痕；若坯体过干，则泥料脆性增加，刮平时极易发生崩角或裂纹。因此，工匠需通过指尖轻触感受坯体温度与湿度，通常以坯体表面无明显水光、触感微凉且具有一定刚性为最佳操作窗口。
水分控制直接影响后续修坯的流畅度与最终成品的致密性。在实际操作中，需根据当地泥料特性及环境温湿度调整阴干时长。北方干燥地区需防止坯体失水过快导致表面结皮，而南方潮湿环境则需加强通风，避免坯体内部水分残留造成干燥不均。这种对坯体微观状态的精准把握，是确保刮平后表面平整度符合陈设瓷高标准的先决条件，也是传统制瓷技艺中“看天吃饭”与经验判断相结合的具体体现。
刮平刀具的选择与持刀角度力学分析
刀具的物理形态直接决定了刮削效率与表面质感。传统干修坯多选用牛角刮子、竹片或经过特殊打磨的钢片。牛角刮子因其质地温润、弹性适中，能更好地贴合瓷坯曲面，减少刚性接触带来的压痕，尤其适合处理弧形较大的瓶、罐类陈设瓷表面。竹片则具有一定的硬度与韧性，适用于平面或大弧面的初步平整。钢片虽硬度高，但需经过精细打磨以去除毛刺，否则极易在坯体表面留下细微划痕，影响后期施釉效果。刀具边缘的弧度需与坯体造型相匹配，不可使用棱角尖锐的工具直接接触坯面。
持刀角度与施力方式是决定刮平质量的核心力学因素。工匠通常采用四指握柄、拇指按压刀背的方式，使刀具与坯体表面保持15至30度的微小倾角。刮削时，手腕需放松，利用小臂带动刀具匀速滑动，而非依靠手指局部用力。这种力学结构能确保刀刃以切线方向切入坯体表面，去除微小的凸起与接痕，而非垂直压入泥层。刮削路径应遵循坯体造型的自然曲线，从底部向上或从口沿向下连续推进，避免中途停顿造成的接刀痕。每一次刮削的宽度应保持一致，确保表面纹理均匀，无明显深浅差异。
刮平过程中的接痕处理与曲面过渡
陈设瓷多为立体造型，各部件拼接处或拉坯过程中形成的接痕是干修坯的主要处理对象。在刮平时，需特别注意不同曲面交界处的过渡处理。对于瓶身与颈部的连接处，需采用“揉刮”手法，即刀具在接触点附近做小幅度环形或弧形运动，使泥料分子重新排列，消除硬性棱角。这种处理方式能增强坯体的结构强度，防止因应力集中导致烧制过程中开裂。对于腹部大弧面，刮削时需不断调整手腕角度，确保刀具始终与坯体表面相切，避免出现因角度不当造成的凹陷或凸起。

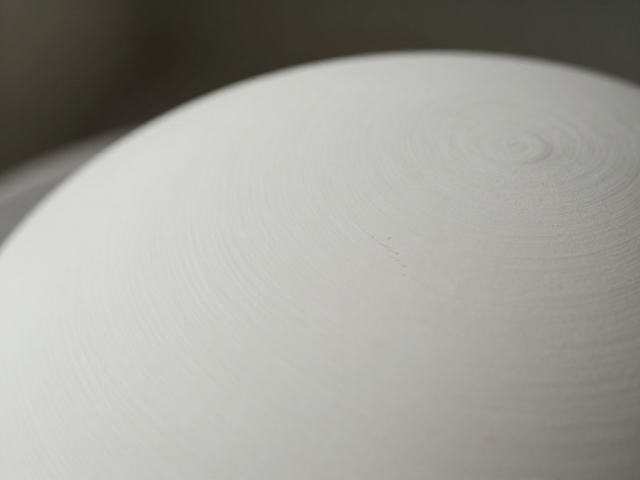

接痕处理的深度需严格控制，过深会削弱坯体强度，过浅则无法消除视觉瑕疵。工匠需凭借经验判断接痕的凸出高度，通常以刮去约0.5至1毫米的泥料为宜，具体数值需根据泥料收缩率进行微调。在处理复杂造型时，需先对主要接痕进行初步修整，待整体轮廓平整后，再进行二次精细刮平。这一过程要求极高的耐心与稳定性，任何急躁或用力不均都可能导致表面出现波浪纹或局部变薄。通过严密的接痕处理，坯体表面逐渐呈现出均匀、细腻的质感，为后续施釉提供理想的物理基础。
刮平后的表面自检与瑕疵修正
刮平作业完成后，需立即进行严密的表面自检，以识别并修正潜在瑕疵。自检通常包括视觉检查与触觉反馈两个维度。视觉上，工匠需在自然光下多角度观察坯体，寻找因刮削不均造成的明暗差异或细微划痕。触觉上，需用手掌轻轻抚摸坯体表面，感受是否存在凹凸不平或粗糙感。对于发现的微小瑕疵，需使用细砂纸或软布进行局部修整，切忌直接使用硬质工具强行刮削，以免扩大损伤。
瑕疵修正需遵循“少量多次”的原则。若表面存在局部凹陷，需先用同湿度泥料填补，待微干后进行刮平；若存在凸起，则需轻轻刮除多余泥料。修正过程中需特别注意与周围区域的融合，确保修补处无明显接痕或色差。对于陈设瓷而言，表面瑕疵在烧制后会被釉面放大，因此干修坯阶段的自检标准极为严格。任何微小的不平或划痕都可能影响最终成品的艺术价值。通过严密的自检与修正，确保坯体表面达到近乎完美的平整度，为后续施釉和烧制奠定坚实基础。
