泥料陈腐工艺对收缩率的影响
泥料陈腐是陶瓷制备中不可或缺的关键环节，其核心在于通过长时间的静置存放，使水分在泥料内部发生均匀分布，同时促进有机质及可溶性盐类的分解与转化。这一物理化学过程直接决定了泥料的可塑性指数和颗粒间的结合状态，进而深刻影响着后续成型与干燥过程中的体积变化规律。未经充分陈腐的泥料，由于水分分布不均和颗粒表面电荷稳定性不足，在干燥初期往往表现出剧烈的体积收缩，这种非均匀收缩极易在坯体内部形成应力集中点，导致裂纹的产生。
陈腐时间越长，泥料内部的离子交换反应越充分，黏土矿物颗粒表面的水化膜更加稳定，这使得泥料在吸水后能形成更为致密且均匀的微观结构。这种结构特性能够有效减缓干燥过程中水分迁移的速度，使坯体各部分的收缩过程趋于同步。在实际生产数据中，经过30天以上自然陈腐的高岭土泥料，其干燥收缩率通常比未陈腐或短期陈腐（如3-7天）的泥料降低约10%-15%，这种数值的差异直接反映了陈腐工艺对控制收缩行为的重要物理意义。

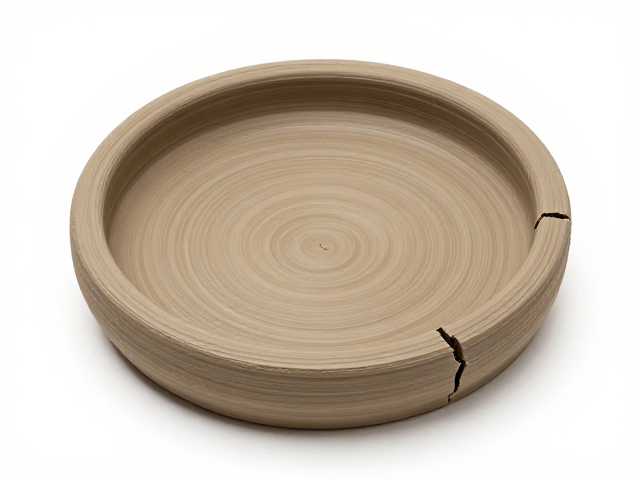

避免干燥过快防开裂
干燥过程中的水分蒸发速率若超过内部水分向表面扩散的速率，坯体表面会迅速形成干燥硬壳，阻碍内部水分的排出，从而在坯体内部产生巨大的拉应力。当这种拉应力超过泥料在干燥阶段的抗拉强度时，开裂便不可避免。因此，控制干燥环境的气流速度和温度梯度是防止开裂的关键措施。通常建议在干燥初期保持环境相对湿度在60%-70%之间，避免强风直吹坯体表面，以维持坯体内外干燥速率的平衡，确保水分能够平稳、均匀地从坯体内部迁移至表面并蒸发。
除了环境参数的调控，泥料自身的颗粒级配和含水量分布也是决定干燥行为的重要内因。通过陈腐工艺优化后的泥料，其颗粒间形成的絮凝结构更加稳定，能够像“海绵”一样在干燥过程中缓慢释放结合水，从而延缓收缩过程。在实际操作中，对于形状复杂或壁厚不均的制品，还需采用分段干燥策略，即先低温高湿慢速干燥，待坯体含水量降至临界点（通常为3%-5%）后，再逐步降低湿度并提高温度，以消除残余应力，确保成品率达到最佳状态。
