紫砂泥料陈腐工艺的核心逻辑与物理化学变化
紫砂泥料在开采后需经过长期的自然风化与人工陈腐，这一过程并非简单的存放，而是水分与空气在矿物颗粒间缓慢互作的物理化学反应。新鲜开采的矿料含有大量水分和游离态矿物质，直接炼制会导致泥料结构松散、成型困难。通过控制温湿度，泥料内部的水分逐渐均匀分布，矿物颗粒表面的氧化层发生还原反应，使得泥料的可塑性显著提升。这种自然界的缓慢同化作用，是紫砂泥料具备优良工艺特性的先决条件，也是区分普通陶土与真正紫砂的关键环节。
陈腐的时间跨度会直接影响泥料的最终表现，传统工艺中通常以月或年为单位进行计算。在适宜的储存环境中，泥料内部的有机质分解，无机盐类逐渐稳定，泥体的收缩率趋于一致。过短的陈腐时间会导致泥料内部应力不均，烧制后容易出现开裂或变形；而过长的陈腐若环境失控，则可能因过度干燥或受潮导致泥料性能退化。因此，陈腐并非越久越好，而是需要在一个动态平衡的微观环境中，让泥料达到最佳的从属状态，为后续的粉碎和炼制奠定基础。
杂质去除的标准化流程与物理筛选机制

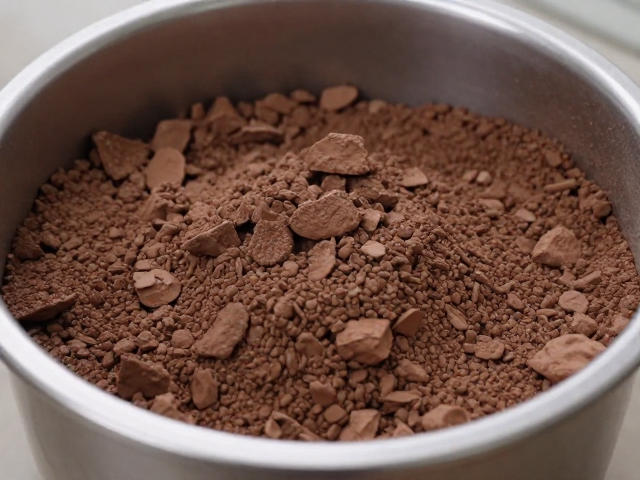

有效去除杂质是确保紫砂泥料纯净度的首要步骤，这一过程高度依赖物理筛选而非化学处理。开采后的矿料需经过粗破、细碎，随后进入振动筛分环节。不同目数的筛网能够精确分离出土块、砂石及其他非金属夹杂物。传统工艺中，粗筛通常使用30-60目筛网，用于剔除大块杂质；细筛则使用80-120目筛网，以分离细微的石粒和未完全风化的矿块。这一物理分离过程必须反复进行，确保每一颗粒度范围内的杂质含量降至最低，避免后续研磨过程中对设备造成磨损或污染泥料。
除了机械筛分，水洗淘泥也是去除细小微粒杂质的重要手段，但需严格控制用水量以避免泥料过度流失。将破碎后的泥料放入水池中搅拌，利用不同矿物的比重差异，使较重的杂质沉淀，较轻的泥粉随水流流动或通过溢流排出。这一过程需要多次循环，直至出水清澈。现代工艺中，常结合离心分离技术提高效率，但核心逻辑依然遵循重力分离原理。经过彻底清洗和脱水后的泥饼，其含砂量和杂质比例得到显著优化，为后续获得均匀细腻的泥料提供了纯净的原料基础。
粒度均匀化的研磨控制与颗粒级配

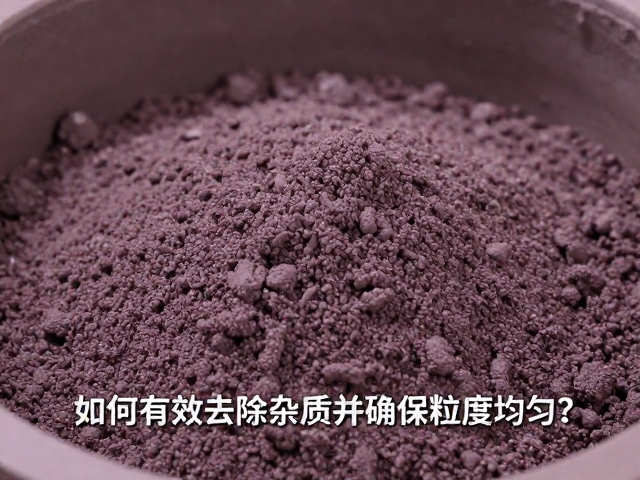

获得均匀的粒度分布是提升紫砂泥料成型质量的关键，研磨过程中的能量输入控制至关重要。传统的石磨研磨虽然效率较低，但因其低速低温的特性，能较好地保留泥料的天然结构特征，减少因高温导致的矿物性质改变。现代工艺中，球磨机或雷蒙机被广泛使用，但需精确计算研磨时间和转速，防止过度研磨导致颗粒过细，丧失紫砂特有的砂感。研磨过程中，泥料颗粒的大小分布应符合预设的级配曲线，通常要求主颗粒粒径集中在0.1-0.5毫米之间，细粉含量控制在10%-20%左右，以确保泥料既有足够的骨架支撑，又有良好的结合力。
颗粒级配的均匀性直接影响泥料的收缩率和烧成后的质感。如果粗颗粒过多，泥料表面粗糙，易产生气孔和砂眼；细粉过多，则泥料过于致密，透气性下降，且烧制时易变形。因此，研磨后必须进行严密的粒度分析，通过激光粒度仪等设备检测颗粒分布情况。在实际操作中，常采用分级研磨策略，先粗磨去除大颗粒，再细磨细化细粉，通过混合均化工艺，使不同粒度的颗粒均匀分布。这种精细的粒度控制，使得泥料在手工拍打或模具成型时，能够保持稳定的形态，减少收缩应力集中，提升成品率。
陈腐环境的温湿度管理与微观结构稳定

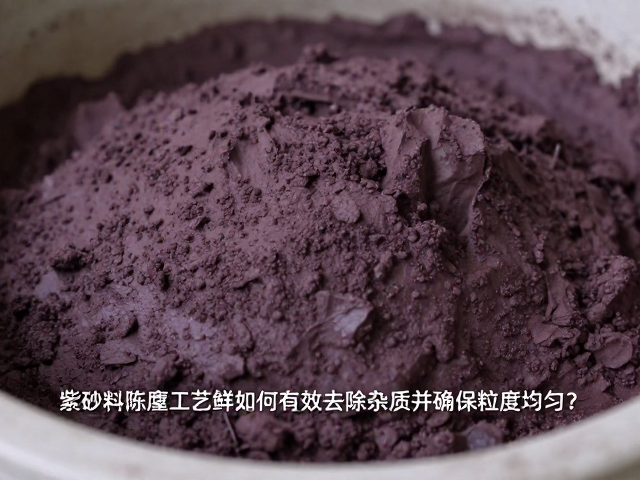

陈腐环境的管理是决定泥料最终品质的隐形推手，温湿度控制的精准度直接关联泥料内部的微观结构演变。理想的陈腐环境应保持相对湿度在60%-80%之间，温度维持在15-25摄氏度。过高的湿度会导致泥料内部水分积聚，引发霉变或细菌滋生，破坏泥料结构；过低的湿度则使泥料表面结皮，阻碍内部水分迁移，造成内外干湿不均。现代陈腐车间常配备恒温恒湿系统，通过传感器实时监控环境数据，确保泥料处于稳定的微气候中。这种受控的环境使得泥料内部的水分能够均匀扩散，矿物颗粒间的结合更加紧密，从而提升泥料的可塑性和强度。
除了温湿度，通风条件也是陈腐过程中不可忽视的因素。适度的空气流通有助于排除泥料中分解产生的有害气体，如甲烷、硫化氢等，防止这些气体积聚导致泥料内部产生气泡或异味。然而，通风需避免直吹，以防泥料表面快速失水形成硬壳。传统工艺中，泥料常堆放在阴凉通风的仓库中，定期翻动，以平衡内外状态。现代工艺则采用密闭陈腐箱配合微循环通风系统，既保证了环境的稳定性，又实现了气体的有效交换。这种严密的环境管理，确保了泥料在长时间陈腐过程中，内部结构不发生剧烈变化，保持均匀一致的物理性能。
陈腐周期的科学判定与工艺衔接
陈腐周期的的结束并非由固定时间决定，而是基于泥料状态的实时检测与工艺需求灵活调整。传统上，匠人通过观察泥料表面的色泽、手感以及揉捏时的阻力变化来判断陈腐效果。现代工艺则引入更客观的检测指标，如含水率、塑性指数、屈服值等。当泥料的含水率达到25%-28%，塑性指数稳定在预定范围，且无明显的结块或干裂现象时，即可视为陈腐完成。这一过程可能需要数月甚至数年，具体时长取决于矿料种类、粉碎细度以及环境条件。科学的判定机制避免了因陈腐不足导致的成型困难，也防止了因过度陈腐造成的性能退化。
陈腐完成后的泥料需立即进入下一道工序，以保持其最佳状态。长期暴露在空气中会导致泥料水分快速流失，影响后续炼制效果。因此，陈腐结束后，泥料通常被密封保存或直接送入真空练泥机。真空练泥机能进一步排出泥料内部的空气，提高泥料的致密度，消除陈腐过程中可能产生的微小裂纹。这一衔接过程要求严密的流程控制，确保泥料从陈腐到炼制的无缝对接。通过科学的周期管理和严密的工序衔接，紫砂泥料能够保持其独特的物理化学特性，为制作出口感温润、结构稳定的紫砂器物提供坚实的物质基础。
