熔块釉烧成过程中的过烧与欠烧现象解析
熔块釉在陶瓷生产环节中扮演着决定釉面最终品质的关键角色，其烧成状态直接影响了釉层的致密度、光泽度以及与坯体的结合力。过烧通常表现为釉面流淌严重、针孔密集、釉色变深甚至产生气泡，这是因为烧成温度超过了熔块的液相线温度，导致釉料过度熔融，粘度急剧下降。相比之下，欠烧则表现为釉面无光、粗糙、吸水性高，这是因为温度不足以使熔块完全熔融，釉料内部的晶体结构未发生充分的固相反应和液相生成，导致釉层表面无法形成连续的玻璃相覆盖。

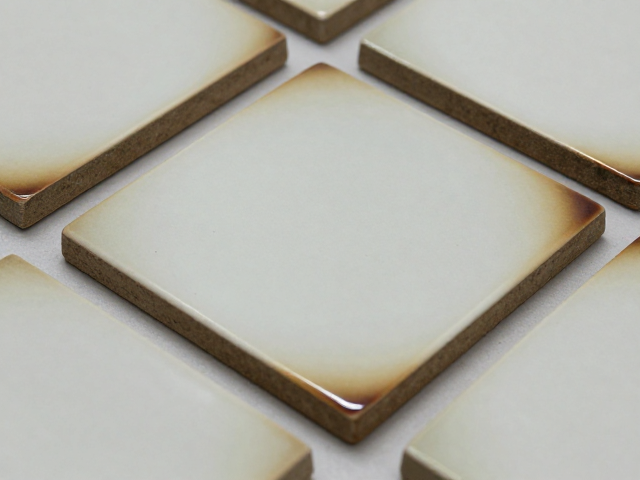

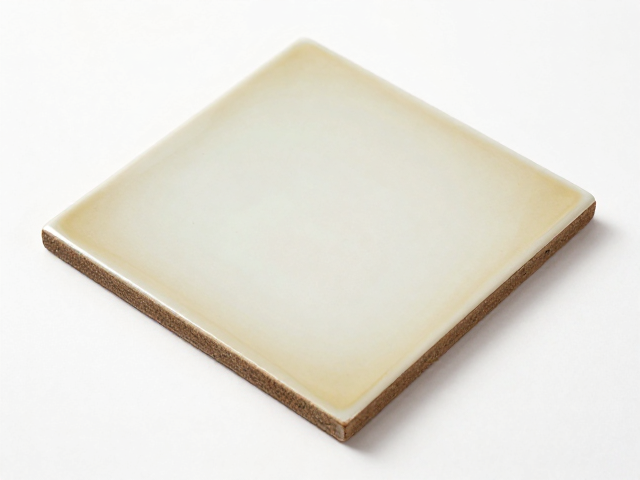

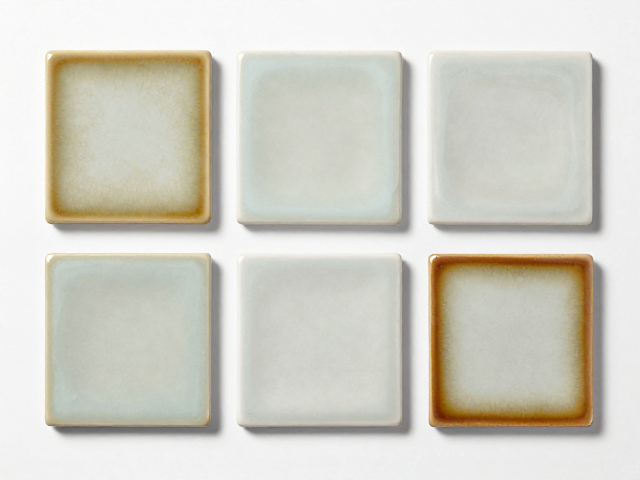

在实际生产环境中，区分这两种缺陷需要结合显微观察与宏观特征。过烧的试片往往边缘圆滑，釉层变薄，严重时会出现“跑釉”现象，即釉料因重力作用从坯体表面滑落；而欠烧试片的釉层通常较厚且多孔，敲击声音沉闷，缺乏玻璃质感。这两种缺陷不仅影响外观美感，更会影响陶瓷制品的机械强度和耐腐蚀性能，因此精准控制烧成制度是解决此类问题的核心前提。
影响熔块釉烧成状态的关键工艺参数
温度曲线是控制熔块釉烧成质量的最直接因素，升温速率、最高温度以及保温时间共同决定了釉料的熔融行为。过高的最高温度或过长的保温时间极易引发过烧，特别是当熔块中助熔剂含量较高时，液相生成速度加快，若冷却阶段控制不当，还可能因析晶导致釉面失透。相反，若最高温度偏低或升温过快导致坯釉膨胀系数匹配失衡，则容易发生欠烧，此时釉料未能充分流动以覆盖坯体表面的微观不平，留下大量粗糙孔隙。
气氛控制在熔块釉烧成中同样起着不可忽视的作用，氧化气氛与还原气氛对釉料中金属氧化物的呈色和熔融特性有着显著差异。在氧化气氛下，铁、钛等元素多以高价态存在，釉面通常较为明亮但色调偏浅；而在还原气氛中，这些元素被还原为低价态，可能导致釉面粘度变化，进而影响熔融流动性。此外，窑炉内的温差分布不均也会导致同一批次试片出现局部过烧或欠烧，因此，确保窑内温度场的均匀性是稳定生产工艺的基础条件。
针对过烧缺陷的工艺调整策略
当试片出现过烧征象时，首要措施是降低烧成最高温度或缩短高温保温时间，以抑制釉料的过度熔融。通过逐步降低10-20℃的烧成温度，观察釉面流淌和针孔情况，找到最佳的温度平衡点。若调整温度后釉面依然过烧，需检查熔块配方中助熔剂如硼砂、长石的比例，适当降低助熔剂含量或增加二氧化硅含量以提高釉料粘度，从而增强其在高温下的抗流淌能力。
除了温度和配方调整，冷却制度的优化也是缓解过烧的重要手段。在高温阶段结束后，采用缓慢冷却策略有助于釉料内部应力释放，减少因快速冷却导致的应力开裂或气泡残留。同时，检查窑炉加热元件的状态，确保无局部过热现象，清理窑具上的积釉，防止积釉在高温下脱落污染试片或改变局部热传导，这些细节管理能有效提升烧成的一致性。
应对欠烧缺陷的工艺优化方案
处理欠烧缺陷通常需要从提高烧成温度和改善升温曲线入手。适当提高最高烧成温度，或延长高温段的保温时间，有助于熔块原料充分熔融并形成致密的玻璃相。若提高温度导致其他问题，可调整升温速率，特别是在1000℃至熔点附近的关键反应区间，保持平稳且适度的升温速度，确保坯釉界面反应充分，避免因升温过快导致表面过早结壳而阻碍内部气体排出或熔融。
配方层面的调整同样重要，若欠烧现象普遍存在，需分析熔块中网络形成体二氧化硅和氧化铝的比例，适当降低网络形成体含量或增加助熔剂比例，以降低熔块的熔融温度范围。此外，检查坯体吸水率，若坯体吸水率过高，吸附的水分在高温下急剧蒸发可能导致釉层结构疏松，表现为类似欠烧的粗糙感，因此控制坯体干燥质量和吸水率也是提升釉面质量的重要环节。
