结晶釉的色彩基因：金属氧化物在高温下的化学博弈

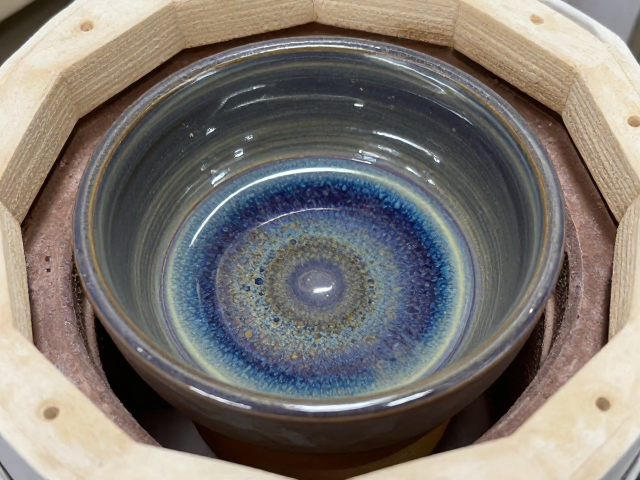

结晶釉的核心魅力源于釉料中金属氧化物在冷却过程中的定向析出与晶体生长，这一物理化学变化直接决定了最终呈现的视觉色彩。氧化铜是构建绿色系的基础材料，当其在釉层中含量控制在0.5%至2%之间，并在还原焰中烧制时，容易形成翠绿色或孔雀蓝的色调；若处于氧化焰环境，则倾向于呈现红褐色或琥珀色。相比之下，氧化钴具有极强的着色能力，即便仅添加0.1%至0.5%，也能在釉面引发深邃的蓝色反应，这种高饱和度往往需要配合低碱釉配方以抑制过度扩散，从而保留晶体的边缘清晰度。
除了单一元素，多元素共熔效应能激发出国画般的晕染效果。氧化铁与氧化锰的组合常被用于模拟大地色系，铁元素提供黄褐或黑褐基调，而锰则注入紫红或深褐的层次，两者比例的变化能精确调控釉面的冷暖倾向。值得注意的是，钛元素虽主要作为成核剂促进晶体生长，但在高浓度下（超过3%）会引发乳浊效应，使背景呈现柔和的米白或浅灰，这种半透明的基底能显著提升前景结晶色彩的立体感，是构建高对比度视觉效果的关键从属变量。
成核与生长：温度曲线对晶体形态的微观调控
结晶釉的成型并非一次性完成，而是经历成核、生长、停止三个阶段的精密控制，其中降温速率是决定晶体大小与完整度的核心变量。在最高温度阶段，釉料需完全熔融以消除气泡并让金属离子均匀分散，通常设定在1280℃至1300℃之间，具体取决于釉料的基础成分如长石、石英和滑石的比例。这一阶段的保温时间不宜过长，过长的高温停留会导致釉层过度流动，使坯体变形或釉面流淌失控，破坏器物的形态稳定性。
降温阶段是晶体生长的黄金窗口，必须采用阶梯式降温策略。在1150℃至1050℃区间设置较长的保温平台，旨在提供足够的热能时间让晶核有序排列并横向扩展，形成大而饱满的几何晶体，如六方晶系的硅酸锗钙矿或二氧化钛晶体。随后需快速通过1050℃至800℃的临界冷却区，以抑制晶体的过度生长和二次成核，防止釉面出现浑浊的细密结晶群。最终冷却至室温的过程需平缓自然，避免因热应力导致釉面开裂，这种精细的热工处理直接决定了结晶釉是呈现如雪花般的纯净还是如珊瑚般的繁茂。
配方基底与杂质控制：纯净度决定发色上限
结晶釉的底色配方通常以长石、石英、滑石和石灰石为基础，这些原料构成了釉的玻璃相网络。高纯度原料的使用是确保发色纯净的前提，铁、钛等杂质在基础原料中含量过高会干扰主色调，导致绿色发暗、蓝色发灰。例如，使用高岭土作为瘠性原料时，需严格控制其铁含量低于0.3%，否则高温下游离的铁离子会与钴或铜发生络合反应，严重削弱结晶色彩的鲜艳度。此外，碳酸钡和碳酸锶常被引入配方以增加釉面的光泽度和硬度，同时它们能促进硅酸锗钙矿等复杂晶体结构的形成，是提升结晶釉质感的重要添加剂。

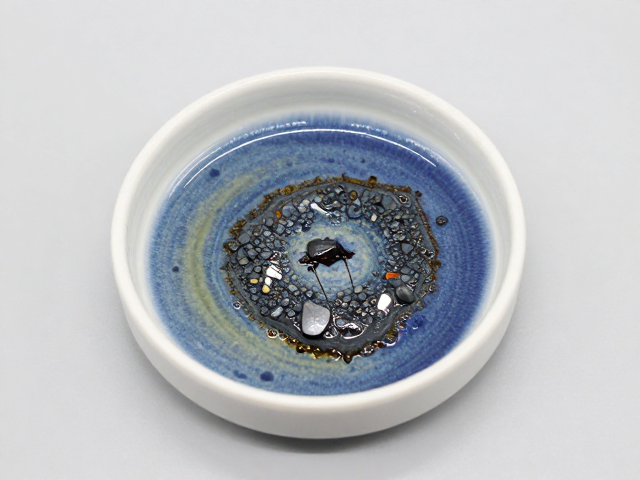

釉料的颗粒细度与混合均匀度直接影响熔融的均匀性及晶体的分布状态。原料需经过球磨处理至指定细度，通常要求通过320目筛网的残留物极少，以确保釉浆在施釉时能形成致密且厚度均匀的液膜。施釉厚度需控制在0.5mm至1.5mm之间，过薄会导致晶体生长空间不足，色彩单薄；过厚则易在冷却过程中因收缩率差异产生剥落或开裂。实验数据显示，当釉层厚度与坯体吸水率匹配度达到最佳区间时，结晶中心的密度可提升30%以上，这是获得密集且规则晶体排列的物理基础。
烧成气氛与窑炉环境：微观世界的氧化还原博弈
气氛控制是结晶釉发色过程中不可逆的变量，氧化气氛与还原气氛对金属离子价态的影响截然不同。在氧化气氛下，铜主要以二价铜离子形式存在，呈现绿色或蓝色；而在强还原气氛下，铜可能被还原为一价甚至单质铜，从而呈现红色或黑色。钴在氧化和还原气氛中均保持蓝色，但其色调深度会因气氛中的氧分压变化而产生细微差异，还原气氛通常使蓝色更为深沉浓郁。因此，精确控制窑炉内的氧含量分布，是实现预定色彩方案的关键技术手段。
窑炉内的温度均匀性与气流速度会显著影响结晶釉的微观结构。大型窑炉中存在的温差可能导致同一批次产品出现结晶大小不一或色彩偏差，因此需定期校准热电偶并优化燃烧器布局。气流速度过快可能带走釉面挥发性成分，导致釉面失光或晶体表面粗糙；气流过缓则可能导致烟气中的碳粒吸附在釉面，造成黑点污染。现代电窑通过PID温控系统可实现±1℃的精度，相比传统燃气窑能提供更稳定的热环境，有利于重复性高的结晶釉实验与标准化生产。
