德化白瓷金缮工艺中的泥性解析与基础处理
德化白瓷以其“象牙白”或“猪油白”的温润釉色闻名，其胎质致密、吸水率极低，这一物理特性使得传统胶水难以直接附着，因此在修复前必须对断口进行严密的粗化处理。工匠通常使用金刚砂或金刚石锉刀对断裂面进行打磨，去除釉层并制造出微小的粗糙度，从而增加修复材料的接触面积和咬合力。这一步骤并非简单的破坏，而是为了平衡白瓷低吸水性与修复漆附着力之间的矛盾，确保后续填充材料能牢固嵌入胎体微孔中。
在清理完断面后，需使用无水酒精彻底清除粉尘与油脂，任何微小的残留都会导致大漆与瓷胎之间产生隔离层，进而引发后期脱落。对于德化白瓷这种高白度、高致密度的材质，环境温湿度对大漆的固化有着决定性影响。理想的修复环境通常保持在25-30摄氏度，相对湿度维持在75%-85%之间，这种高湿环境能激活大漆酶，使其正常聚合固化。若环境过于干燥，大漆表面会形成假干现象，内部依然粘稠，严重影响修复层的强度与最终的光泽度。
填补塑形与大漆调色的精准控制
填补空缺或加固裂缝时，常选用大漆调和瓦灰或瓷粉制成填泥。德化白瓷的胎色偏暖白，因此填泥的调色需极为考究，通常使用少量赭石色或土黄色大漆配合白色瓷粉进行微调，力求填补后的颜色与白瓷胎体接近，避免出现明显的色差断层。填泥的干湿度需像面团般软硬适中，过稀易塌陷，过干则难以压实。工匠需使用刮刀多次按压，确保填泥与瓷胎无缝衔接，并在自然阴干过程中定期喷水保湿，防止因水分快速蒸发导致填层开裂或收缩变形。
在塑形阶段，金缮的核心在于“隐”与“显”的平衡。对于细微裂纹，无需过度填补，只需用细竹签蘸取稀释的大漆渗入裂缝，利用毛细作用完成初步粘合。待大漆半干时，使用薄刃刮刀轻轻刮去表面多余漆料，保留裂缝处的漆层，形成自然的线条感。这一过程极度考验手感，刮刀与瓷面的角度需保持恒定，力度需轻柔均匀，既要去除浮漆，又不能损伤已渗入裂缝的漆层。德化白瓷表面光滑，刮平时需借助放大镜观察漆面反光，确保填补处与原瓷面平滑过渡，为后续的金粉装饰打下平整的基础。
金粉勾勒与极致美感的呈现逻辑

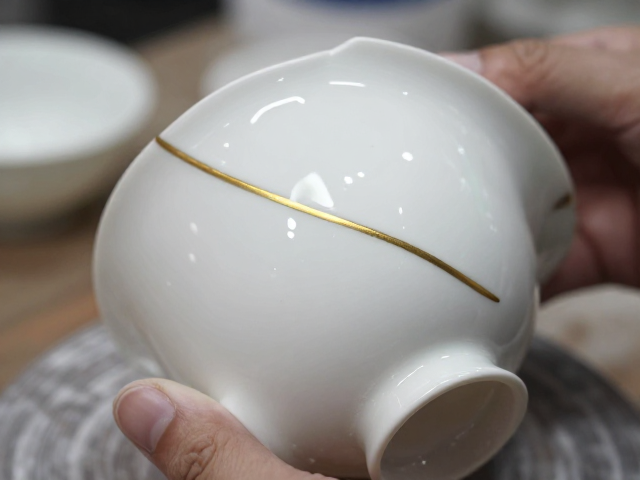

金缮的视觉灵魂在于金线的呈现，金粉的种类与施用技法直接决定了作品的质感。传统工艺中常选用纯金粉或混合金粉，纯金粉色泽沉稳，历经岁月不易变色，而混合金粉则可能在初期更具亮度。施金前，需确认大漆基底已完全固化，触感坚硬且无粘性。使用特制的金缮笔或小海绵，将金粉轻轻拍打或扫在漆面上。对于德化白瓷，金线不宜过粗，以免破坏白瓷整体的雅致与纯净感，细如发丝的金线更能衬托出土窑白瓷的细腻胎质，形成“金镶玉”般的视觉张力。

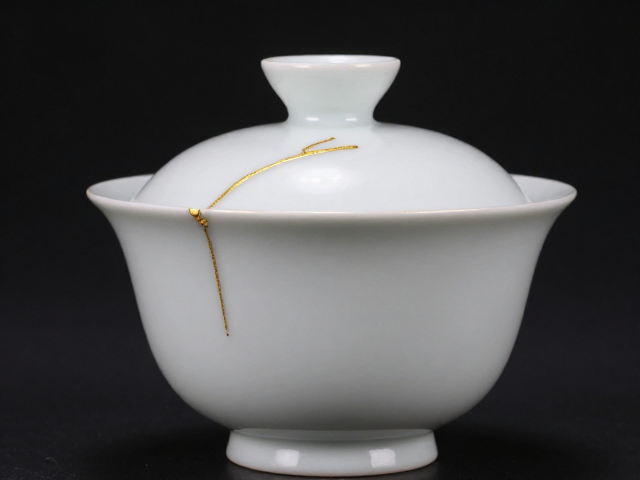

金线的走向需严格遵循瓷器原有的破损形态或设计纹路，或完全顺应工匠的艺术构思，形成行云流水般的线条。在施金过程中，需严格控制金粉的厚度，过厚则显俗气且易脱落，过薄则遮盖不住底色。部分高阶工艺会在金层之上再次涂刷极薄的大漆保护层，或使用明油进行罩染，使金色呈现出深邃的琥珀色光泽，而非刺眼的金属反光。这种经过时间沉淀的哑光金感，与德化白瓷温润内敛的釉面形成微妙的光影对话，体现了“残缺即美”的东方哲学，使修复痕迹成为器物历史的一部分，而非掩盖缺陷的遮羞布。
