长石结晶釉的金属质感来源与原料配比

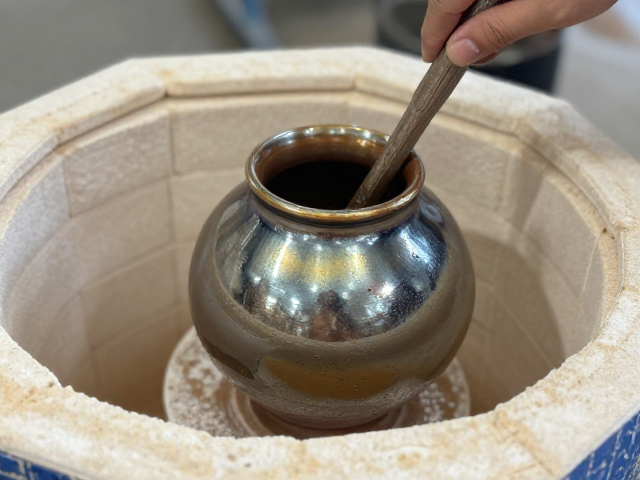

长石结晶釉中的金属光泽并非来自表面镀层，而是源于釉料内部微观晶体对光线的特定反射与折射。这种视觉效果的核心在于釉层中生成的片状或针状晶体结构，其尺寸和排列方式直接决定了光线的漫反射或镜面反射效果。要实现极致的金属感，基础原料中通常需要使用高纯度的高岭土作为骨架，配合长石提供碱金属离子，而关键变量在于氧化铁、氧化铜或氧化钴等金属氧化物的添加比例。例如，氧化铁在还原焰中形成的磁铁矿微晶能呈现深邃的黑铜色光泽，而氧化铜在氧化焰中形成的铜红晶体则带有红宝石般的金属光泽。
原料的粒径控制是决定釉面平整度和光泽度的前置条件。若粉料研磨细度不足，釉面容易出现颗粒感，削弱金属光泽的纯净度。工业实践中，通常要求釉料细度控制在3000孔筛余量小于0.5%，以确保釉浆在施釉后能形成致密均匀的液相。此外，助熔剂如方解石或白云石的加入，旨在降低釉料的熔融温度，促进晶体在冷却过程中的有序生长。不同产地的长石其氧化钾、氧化钠含量差异较大，需通过化学分析确定具体配比，以平衡釉面的流动性与结晶能力，避免因过熔导致晶体沉底或光泽暗淡。
烧成曲线对晶体生长与光泽形成的调控
烧成过程中的升温与降温曲线是决定长石结晶釉最终金属光泽的关键环节。釉料在高温下熔融形成玻璃相，随后在特定的温度区间发生析晶反应。为了获得高光泽度，升温阶段需平稳过渡，避免釉面过早起泡或针孔，这会影响光线反射的连续性。通常，最高烧成温度控制在1200℃至1280℃之间，具体数值取决于釉料配方中的碱含量和助熔剂比例。在此温度下，釉层完全玻化，金属氧化物开始溶解并随后析出微晶。
冷却阶段的降温速率对金属光泽的形成起着决定性作用。快速降温可以抑制晶体过度生长，形成细密均匀的微晶层，从而提升表面的光滑度和镜面反射效果；若降温过慢，晶体可能过度生长变大，导致釉面粗糙，光泽度下降，甚至出现哑光效果。部分工艺会在高温保温后设置一段缓慢降温区，专门用于促进片状晶体的定向排列，随后快速降温锁定晶体结构。这种“保温-缓降-急冷”的三段式冷却策略，能有效控制晶体尺寸在微米级别，使釉面像镜面一样反射光线，呈现出类似拉丝金属或镀铬的视觉质感。
施釉工艺与窑炉环境对成品的影响
施釉的厚度均匀性直接影响金属光泽的视觉表现。过薄的釉层可能导致晶体暴露不足，光泽感微弱；过厚则易产生流釉或积釉，造成局部反光不均。在实际操作中，喷釉或浸釉需严格控制浆料比重，通常控制在1.45-1.50g/cm³之间，以确保釉层厚度在0.3-0.5mm范围内。施釉后的坯体需经过充分干燥，去除水分，防止入窑后因水汽蒸发导致釉面开裂或气泡，这些缺陷会严重散射光线，破坏金属光泽的纯净度。
窑炉内的气氛控制是长石结晶釉工艺中的另一大变量。氧化气氛与还原气氛对金属氧化物的呈色和晶体形态有着显著差异。还原气氛有利于铁、铜等元素形成低价态化合物，通常能产生更深沉、更具流动感的金属光泽；而氧化气氛则多用于铜红釉等需要稳定高价态晶体的场合，光泽更为明亮但色调相对单一。此外，窑炉内的温差分布需保持均匀，局部过热或过冷会导致晶体生长不一致，形成斑驳的光斑而非均匀的金属质感。现代电窑或燃气窑需配备高精度温控系统，确保窑内各区域温差控制在±5℃以内，以保障大批量生产中的釉面一致性。
