干修坯的核心定义与工艺逻辑
干修坯是陶瓷制作中成型后的重要修整环节，特指在坯体水分较低、硬度较高状态下进行的精细化加工。与湿修相比，干修坯主要作用于已经经过干燥处理、具备一定强度的素坯表面。这一过程利用物理切削原理，去除坯体表面的毛刺、接痕以及因干燥收缩产生的微小变形，使器物表面达到预设的光洁度与几何精度。
该工艺对坯体的含水率有着严格把控，通常要求坯体含水率控制在3%至5%之间。在这个区间内，坯体既保持了足够的硬度以支撑切削动作，又具备一定的韧性以防止脆裂。工匠通过旋转或固定坯体，使用金属刮刀、砂纸或专用修整工具，对器物的口沿、底足及腹部进行切削。这种处理方式能显著提升瓷器的线条流畅度，为后续的施釉和烧制奠定坚实的物理基础，是决定陈设瓷最终形态美感的关键步骤。
干修坯的操作技巧与工具选择

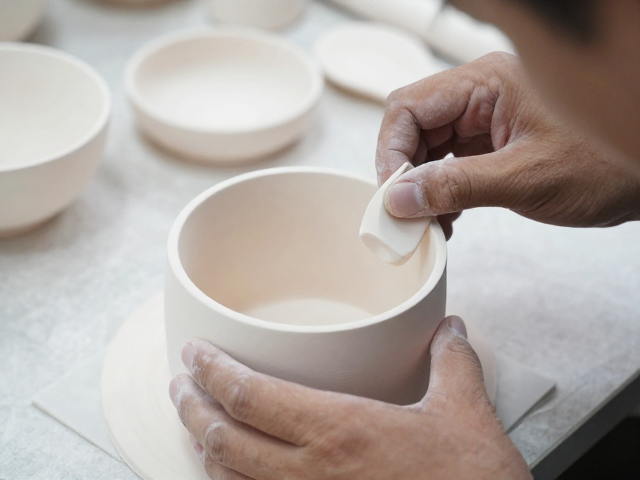

工具的选择直接决定了干修坯的效果，常用的工具包括高碳钢刮刀、金刚石锉刀以及不同目数的砂纸。高碳钢刮刀适用于大面积的平面修整，其刃口需保持锋利，以确保护坯体表面不产生撕裂感。对于曲线部位或细节处理，金刚石锉刀能提供更精准的切削力，而砂纸则用于的精磨，消除刀具留下的细微划痕。工具的握持方式需灵活多变，既要稳固控制力度，又要感知坯体表面的反馈。
操作手法上，需严格遵循“轻拿轻放、均匀受力”的原则。在切削过程中，刀具与坯体表面的接触角度应保持在30至45度之间，过大的角度容易导致坯体崩口，过小的角度则难以有效去除多余部分。对于陈设瓷中常见的薄胎或大件器物，需特别注意受力点的分布，避免局部应力集中导致变形或开裂。此外，修整过程中产生的粉尘需及时清理，以免影响后续施釉的附着力，确保坯体表面洁净无杂质。
常见缺陷分析与避坑指南
干修坯过程中最易出现的缺陷是坯体开裂和表面波浪纹。开裂多因坯体干燥不均或切削力度过大导致，特别是在坯体内部水分尚未完全均匀散失时强行修整，极易引发结构性损伤。为避免此类问题，需确保坯体在入修前经过充分的自然干燥或低温烘干，并定期检测坯体含水率，确保其达到干修的标准状态。对于大件器物，可采用分段修整的方式，逐步释放内部应力。
表面波浪纹则常由刀具磨损或操作手法不稳造成。当刀具刃口出现微小缺口或磨损时，切削面会变得粗糙，形成肉眼可见的波纹。此外，操作时手部抖动或用力不均也会导致坯体表面出现凹凸不平。解决这一问题需定期打磨或更换刀具，保持刃口锋利平整。同时，操作者需保持手部稳定，采用匀速、连续的动作进行修整，对于顽固的波浪纹，可先用粗砂纸打磨，再用细砂纸精修，逐步消除痕迹。
陈设瓷干修坯的特殊处理要求
陈设瓷对外观的精致度要求远高于日用瓷，干修坯需注重细节的完美呈现。口沿和底足是视觉焦点，需进行精细修整以确保线条圆润、过渡自然。对于器物的颈部、肩部等曲线部位，需使用弧形刀具或柔性刮板，严格遵循器物造型曲线进行修整，避免出现生硬的棱角或断层。此外，陈设瓷常带有浮雕或刻花装饰，干修时需避开装饰部位，防止破坏图案完整性。
表面处理需达到微米级的光洁度，以应对后续透明釉或高温釉的烧制需求。在精修阶段，可使用极细目数的砂纸（如800目以上）进行干磨，彻底消除刀具留下的微观划痕。对于深色釉料的陈设瓷，坯体表面的微小瑕疵可能在烧制后显现为黑点或瑕疵，因此干修后的坯体需经过严格的光影检查，确保在自然光下无明显瑕疵。这种对细节的极致追求，是提升陈设瓷艺术价值的重要手段。
