理解金缮核心：从漆性到填缝的底层逻辑
金缮并非简单的修补，而是一场关于材料特性的深度对话。其核心在于利用天然大漆（Urushi）极强的粘合力与耐久性，将破碎的瓷器重新结合。大漆在干燥过程中需要特定的湿度与温度环境，通常建议在25-30摄氏度、湿度70%-80%的环境中固化，这一过程会经历从液态到固态，最终形成坚硬如石的保护层。若忽略环境控制，漆层容易发白、不干或强度不足，导致修复失败。因此，掌握“泥性”并非指像陶艺那样揉捏泥土，而是指对漆液粘度、固化阶段及填充材料比例的精准把控。
在正式接触器物之前，清洗与拼接是决定成败的第一步。破碎的瓷片必须经过超声波清洗或酒精擦拭，彻底去除油污与灰尘，确保粘接面无任何杂质。随后进行“试拼”，观察裂纹走向与断口形态。对于裂缝较大的器物，常使用和纸或牛皮纸搭配大漆作为内衬加固，这能极大提升结构稳定性。这一步骤需要极大的耐心，因为任何微小的错位或残留气泡，都会在后续打磨中暴露无遗，甚至导致受力不均引发再次崩裂。
填缝与塑形：应对磕碰风险的关键工艺
填缝是金缮中对抗物理冲击的主要环节。单纯依靠漆液填补缝隙难以承受外力，因此需要引入“瓦粉”或硅藻土与大漆混合制成漆灰。这种混合物的比例需根据裂缝宽度灵活调整：细缝需稀薄漆液，宽缝则需加入较多粉料以形成坚固的填充体。填充时需略高于器表，预留出后续打磨的空间。这一层填充体不仅起到连接作用，更像骨骼一样支撑起破碎的瓷器，防止因轻微触碰而再次碎裂。
防止磕碰的核心在于填充物的固化后的硬度与韧性平衡。混合后的漆灰在初步固化后，质地依然较软，不可立即触碰。需等待数天至一周，视环境温度而定，待其完全硬化。此时若发现填充处有凹陷或空洞，需进行二填或三填，逐层叠加，直至与器身浑然一体。每一层的填补都必须等待上一层完全干燥，否则层间分离会在日后使用中形成新的应力点，成为新的破裂源头。这种层层累积的工艺，本质上是为器物构建一个坚固的“铠甲”。
打磨与显现：从粗糙到温润的蜕变
打磨是金缮中极具仪式感也最考验技术的环节，目的是将填充物与原始器表完美融合。使用不同目数的砂纸（通常从800目逐步过渡到2000目甚至更高）沾水干磨。打磨过程中需严格监控进度，避免磨穿漆层或损伤原始瓷釉。对于金缮而言，打磨的平整度直接决定了最终金银粉的附着效果与视觉美感。若打磨不平，后续施金会出现堆积、发乌或脱落现象。
随着砂纸目数的提升，器物表面逐渐显现出细腻的光泽。这一阶段需特别注意边缘过渡，确保修补处与原始器身之间没有明显的台阶感。打磨至肉眼看不见明显划痕，触感平滑如镜时，方可进入下一步。此时，原本粗糙的填充体已完全隐没，只留下隐约的纹理。打磨不仅是物理上的平整，更是心理上的沉淀，它迫使修复者放慢节奏，通过指尖的触感去感知器物的呼吸与温度，从而在细微处追求极致的统一。
描金与收尾：残缺之美的最终定格

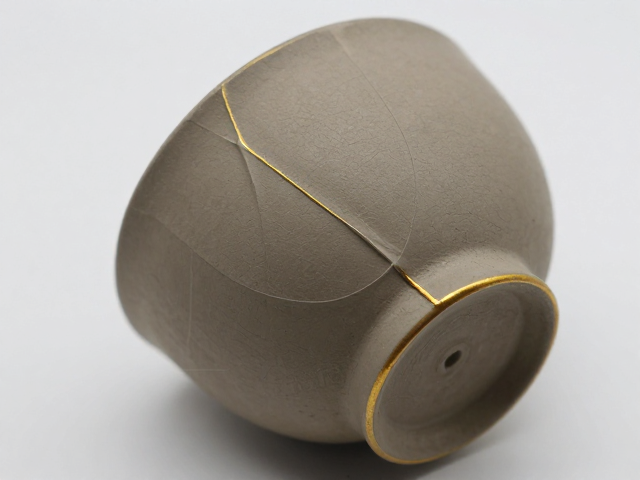

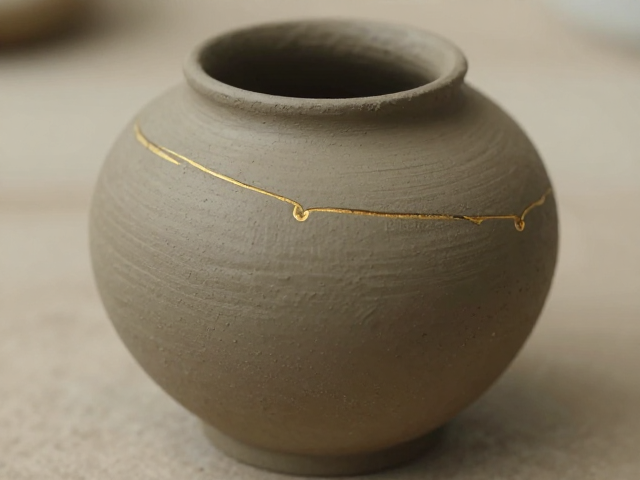

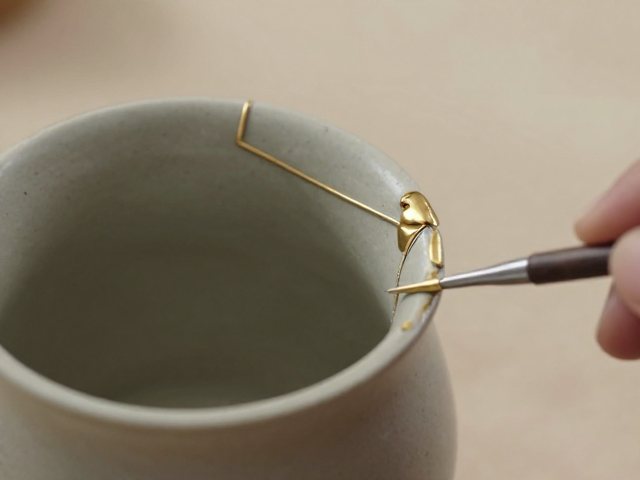

当打磨达到预定效果，即可开始描金。传统上使用金粉、银粉或铂金粉，调和少量漆液或直接使用金箔进行装饰。金粉需均匀洒落或涂抹在修补区域，利用大漆的粘性使其牢固附着。金银的颜色与瓷器的素白形成强烈对比，既突出了裂痕的轨迹，又将其转化为独特的艺术线条。这一步骤没有固定的图案限制，完全依据裂痕的自然走向进行顺势而为的描绘，体现了“顺应自然，不完美之美”的美学理念。

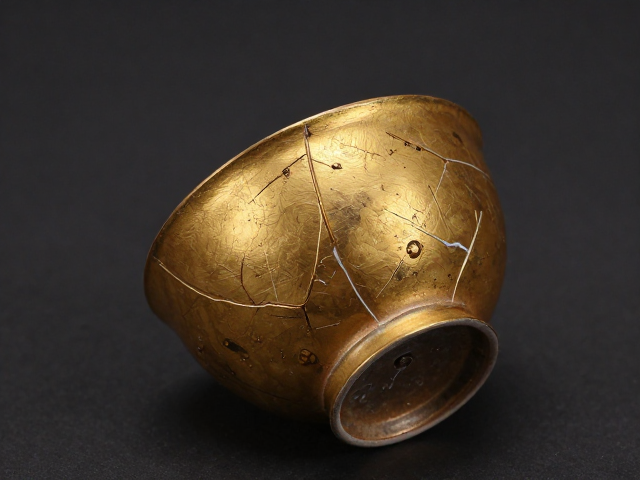

收尾阶段需等待金层完全固化，通常需数天时间。完成后，器物表面应光亮温润，触感坚实。金缮修复后的器物，其物理性能已接近原始状态，但仍建议避免剧烈撞击或长期浸泡在强酸强碱环境中。修复的本质不是掩盖瑕疵，而是接纳残缺，通过技艺让破碎重生。每一道金线都是器物历史的见证，记录了破碎与重生的过程，使器物从日常用品升华为具有独特生命痕迹的艺术品。
