修坯前的选坯与干燥度把控
修坯前的坯体状态直接决定了去棱去角的成败，核心在于控制坯体的含水率。对于景德镇传统的高岭土原料，坯体在成型后需经过阴干过程，当坯体含水率降至12%-15%左右时，即“皮革硬度”阶段，是进行粗修的最佳时机。若坯体过湿，刀具容易粘泥，导致棱角处塌陷变形；若过干，则坯体脆性增加，修坯时极易产生崩口或裂纹。实际操作中，师傅通常通过手指轻触坯体表面，感受其既不粘手又有一定韧性的状态来判断，这是多年经验积累出的直观且有效的检验标准。
在确定修坯时机后，坯体的固定方式至关重要。传统的泥条固定法要求使用特制的泥浆将坯体底部与转盘的接触点粘合牢固，确保旋转过程中坯体不位移。对于高难度器型，如薄胎壶或异形瓶，还需在坯体内部填充支撑物，如干燥的木屑或专用石膏模，以提供内部支撑力，防止修坯过程中因受力不均导致器壁破裂。这种物理支撑与外部固定的双重保险，是保证后续精细去角工艺能够平稳推进的基础条件。
去棱去角的刀具选择与角度控制

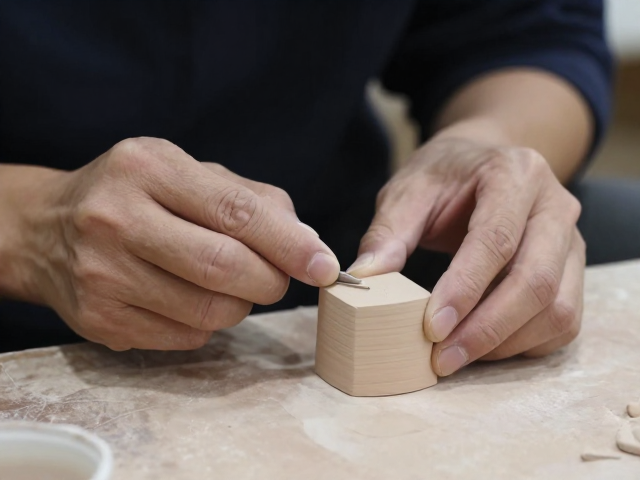

修坯刀具的材质与形状需根据坯体厚度灵活切换。初学者或处理厚壁器物时，推荐使用宽刃平口刀，其接触面积大，受力均匀，易于控制坯体整体的厚度一致性。而对于去棱去角这一精细工序，窄刃尖头刀或弧形修坯刀更为适用。尖头刀能精准切入棱角与直线的交界处，通过微小的切削动作去除多余部分。刀具与坯体表面的接触角度通常保持在15-30度之间，过大的角度容易切入过深导致坯体变薄过快，过小的角度则难以有效去除棱角，容易留下残留的“小疙瘩”。

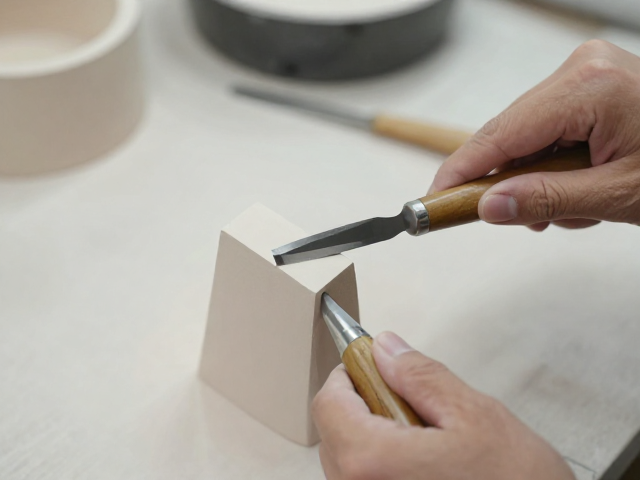

在实际操作中，去棱并非一次性完成，而是遵循“由粗配细”的原则。第一步是用宽刃刀对坯体整体轮廓进行修整，去除明显的凸起和大的棱角，这一步主要追求器型的流畅度。第二步则是使用窄刃刀对转角处进行精修，重点处理直线与曲面连接的生硬线条。修坯过程中，刀具移动速度需保持均匀，手腕要稳，利用旋转盘的动力辅助切削，而非单纯依靠手部推力。这种借力技巧能确保切削面光滑平整，避免出现深浅不一的刀痕，为后续的去角工序提供完美的基底。
去角工艺中的厚度监测与手感反馈

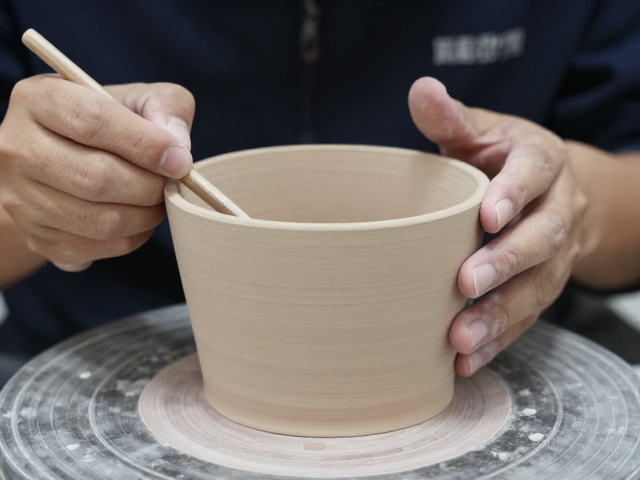

去角工艺的核心难点在于对壁厚的精准控制，尤其是在器物底部、口沿和转折处。这些部位在修坯初期容易因受力不均导致局部过薄或过厚。经验丰富的师傅在修角时，会完全依赖手指的触觉反馈。左手轻抚坯体表面，感知坯体的厚薄变化，右手持刀进行微量切削。通过指尖感受到的阻力大小和温度变化，判断刀具切入的深度。例如，当手指感受到坯体表面有明显的硬度突变时，通常意味着棱角处仍有未去除的硬块，需重点处理；若手感柔和均匀，则说明该区域厚度已趋于一致。
除了手感，视觉检查也是不可或缺的环节。修坯过程中需定期停止转盘，从不同角度观察坯体的反光情况。平整光滑的坯体表面反光均匀，若出现断续或扭曲的光斑，往往提示该处存在细微的凹凸或厚度不均。特别是在去角时，棱角处容易因切削过度而形成“塌肩”现象，即棱角与平面过渡不自然，出现凹陷。此时需反向操作，用软布或海绵轻轻擦拭表面，去除浮泥，再仔细观察线条的连贯性，必要时需重新补泥或微调角度，确保线条圆润流畅，符合传统器型的审美标准。
修坯后的表面处理与瑕疵修复
修坯完成后的坯体表面通常残留细微的刀痕和浮泥，这些细节会影响最终烧成效果。去角工艺的阶段，需使用细砂纸或软布对坯体进行整体打磨。重点处理之前去棱去角留下的交接处，确保不同曲面之间的过渡平滑自然。打磨时需保持力度轻柔，避免破坏坯体结构的稳定性。对于发现的微小砂眼或划痕，可使用稀泥浆进行填补，填补后需再次进行局部修整，确保修补处与周围坯体厚度一致，无明显凸起或凹陷。
在清理浮泥时，建议使用软毛刷蘸取清水，轻轻扫去坯体表面的粉尘。清理过程中需格外小心，避免水流冲击导致薄胎部位变形或开裂。清理完毕后，坯体需置于阴凉通风处自然干燥，避免阳光直射或强风直吹，以防干燥过快导致开裂。干燥过程中，师傅会定期检查坯体状态，观察是否有新产生的裂纹或变形。只有经过严格筛选和处理的坯体，才能进入后续的施釉和烧制环节，确保最终成品能够达到景德镇陶瓷“白如玉、明如镜、声如磬”的品质要求。
