高温结晶釉棕眼的微观形成机制

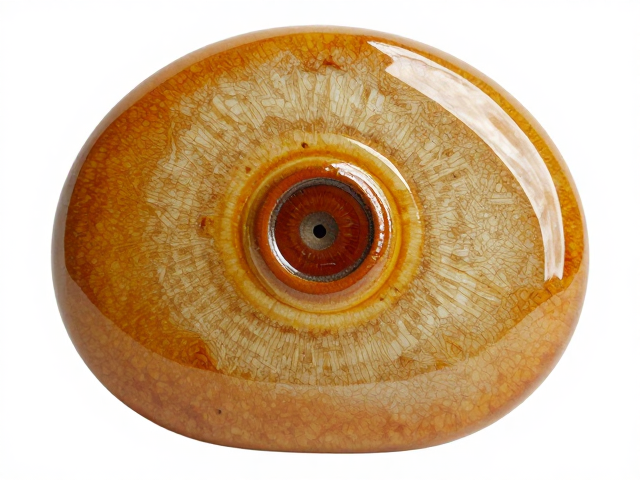

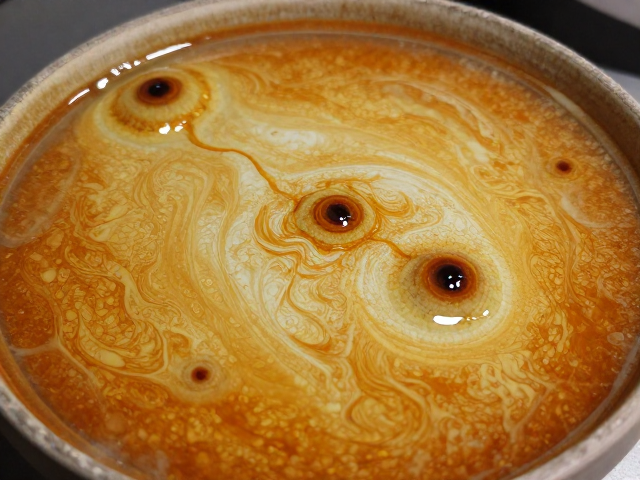

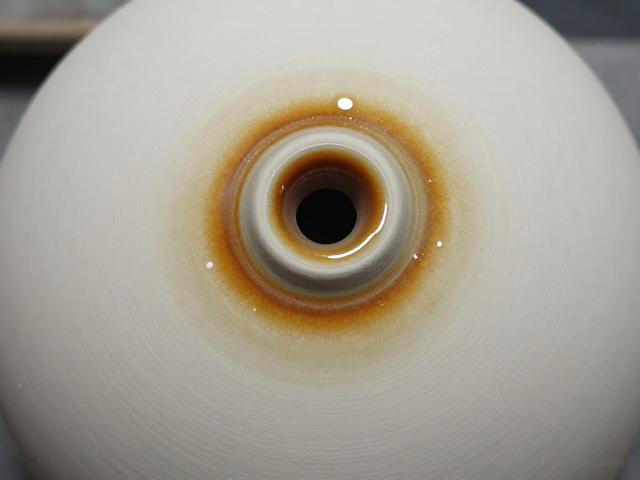

棕眼在结晶釉中表现为釉面细小的凹陷或孔洞，其核心成因通常与釉料在高温烧成过程中的气体逸出不畅有关。当窑炉温度升至1200℃至1300℃区间时，釉料中的碳酸盐、硫酸盐以及有机物质发生分解反应，释放出二氧化碳、二氧化硫等气体。若釉层熔融后的粘度过高，或升温速率过快导致釉面提前封闭，这些内部产生的气体便无法顺利排出，最终在釉层冷却固化后形成气孔，即为我们所见的棕眼。
此外，坯体与釉料的匹配度也是关键变量。如果坯体吸水率偏高或施釉后干燥不充分，残留的水分在高温下迅速汽化，会冲破尚未完全玻化的釉层表面。结晶釉通常含有较高的氧化锌、氧化钛或磷酸盐等成晶剂，这些成分在高温下会改变釉料的流平性和粘度特性。一旦釉料在最佳流动窗口期内未能完全覆盖坯体表面的微小缺陷，或者气体爆发力超过了釉层的表面张力，棕眼便会不可逆转地产生在釉面之上。
配方调控与原料预处理策略
优化釉料配方是减少棕眼的基础手段，重点在于降低釉料在高温下的粘度并提高其流动性。通过调整长石、石英与助熔剂的比例，可以精确控制釉料的熔融范围。例如，适量增加氧化硼或氧化铅（需注意环保替代方案如硼砂）能有效降低高温粘度，使釉面在熔融状态下更具流动性，从而有利于内部气体的逸出。同时，引入少量萤石或砷化合物作为澄清剂，有助于在高温阶段破坏釉熔体的网络结构，促进气泡上浮并破裂。
原料的细度与混合均匀度直接影响釉面的质量。使用球磨机将釉料研磨至规定细度，通常要求325目筛余控制在2%-5%之间，过粗的颗粒会导致局部熔融不均，形成应力集中点；过细则可能增加釉料吸水性，增加干燥难度。在制备过程中，必须确保釉浆经过严格的除铁和淘洗处理，去除杂质和粗颗粒。对于含有大量碳酸盐的釉料，建议采用预烧或陈腐工艺，使原料成分充分反应并消除内应力，从而减少烧成过程中因剧烈分解反应而产生的气体爆发。
烧成曲线与温度制度的精准控制
烧成制度中的升温速率对棕眼的生成具有决定性影响。在200℃至600℃的低温阶段，必须设置缓慢升温过程，确保坯釉中的结合水、结晶水以及有机挥发分完全排出。若此阶段升温过快，水分急剧蒸发会导致坯体开裂或釉面起泡。进入高温阶段后，在釉料开始熔融的关键温度区间（约900℃-1050℃），应保持适度的保温时间，使釉层充分玻化并让气体有足够时间逸出。然而，保温时间过长可能导致釉面过度流淌，影响结晶形态，因此需根据具体釉料配方找到最佳平衡点。
冷却阶段的控制同样不可忽视。结晶釉的成晶过程往往发生在降温阶段，快速冷却可能锁定气泡，而缓慢冷却则有助于气体排出。在实际操作中，可采用分段控温策略，在釉料完全熔融后设置一段高温缓冷，让釉面处于高粘滞状态的时间延长，利用表面张力自动修复微小缺陷。同时，窑炉内的气氛管理至关重要，氧化气氛有助于氧化物的分解和气体排出，而还原气氛可能增加釉料的粘度并改变气体成分，需根据釉料中的金属氧化物种类选择合适的窑内气氛，避免因气氛波动导致釉面缺陷。
施釉工艺与坯体状态的管理
施釉前的坯体处理是预防棕眼的第一道防线。坯体必须保持干燥且无裂纹，过高的含水率会在烧成初期产生大量水蒸气，极易形成气泡和棕眼。施釉方法（浸釉、喷釉、浇釉）需根据器物形状和厚度均匀控制，釉层厚度应保持在1.5mm至2.5mm之间，过薄易露胎，过厚则易流淌且内部气体难以排出。施釉后需经过充分的干燥处理，确保釉坯含水率低于0.5%，避免在入窑前因水分残留导致的热应力问题。
窑具与摆放方式也会影响釉面质量。匣钵或棚板在使用前需清洁干净，避免残留的釉滴或杂质污染釉面。器物在窑内的摆放应保证气流均匀通过，避免局部温度过高或过低。对于大型或异形器物，需特别注意其受热均匀性，必要时采用遮挡或调整码放角度，确保各部位烧成条件一致。此外，定期检测窑炉温差，确保窑内温度分布均匀，避免因局部热点导致釉料过度熔融而引发棕眼或其他缺陷。
