泥料制备与陈腐环节的关键控制点
高岭土在成型前需经过严密的粉碎与研磨工序，颗粒细度直接影响坯体的致密性与干燥均匀度。若研磨后筛网目数不足，粗颗粒在坯体内部形成应力集中点，在干燥收缩阶段极易引发贯穿性裂纹。工业实践中，通常采用120-150目筛网进行精细过滤，确保泥料中无肉眼可见的硬块或杂质。这一步骤不仅是物理筛选，更是为后续塑性成型提供均匀的微观结构基础，避免因颗粒级配不合理导致的局部收缩率差异。
陈腐过程是提升泥料可塑性与均匀性的核心环节，其本质是水分在黏土颗粒间的渗透与有机质的缓慢分解。新制备的泥料若未经充分陈腐直接使用，内部水分分布不均，干燥时表面与内部收缩速度不一致，必然导致开裂。传统工艺中，泥料需在密封窖坑中陈腐30天至90天，期间需定期翻泥以补充氧气并促进微生物活动。现代作坊虽受场地限制，但至少需保证7-15天的密闭保湿陈腐，并定期搅拌，以消除泥料内部的内应力，使泥料达到理想的“熟化”状态。
成型工艺中的应力消除与操作规范

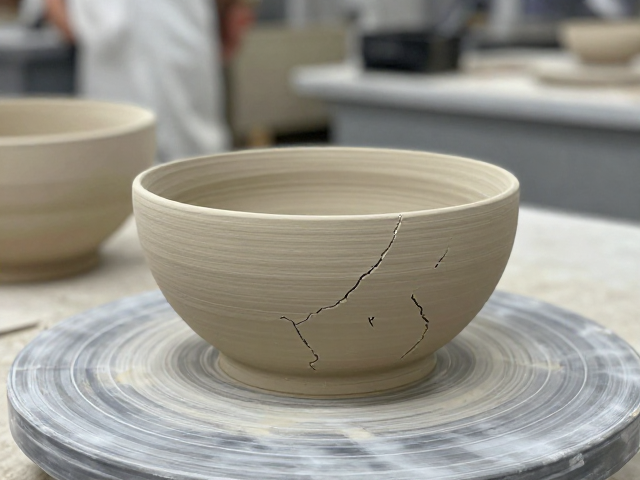

手工拉坯或注浆成型过程中，泥料受力不均是开裂的主要诱因。拉坯时转速过快或手部力度不稳定，会在坯体壁面留下隐性扭应力，这些应力在后续干燥中释放，导致坯体扭曲或开裂。注浆成型则需严格控制泥浆的粘度与含水量，过稀的泥浆会导致坯体过厚且收缩大，过稠则排气不畅形成气泡，气泡周围在干燥时形成应力集中区。实际操作中，应保持坯壁厚薄一致，厚度通常控制在0.8-1.5厘米之间，避免局部过厚导致干燥缓慢而引发龟裂。
修坯工序对坯体强度的影响至关重要。若修坯时间过早，坯体尚未达到“皮革硬度”，刀具容易挤压坯体造成微观损伤，这些损伤在干燥收缩时扩展为裂纹。反之，若修坯过晚，坯体过硬，刀具切削产生的震动应力也可能导致坯体开裂。经验丰富的工匠通常选择在坯体含水量降至12%-15%左右时进行修坯，使用锋利且光滑的修坯刀，以轻柔、连续的动作去除多余泥料，避免局部过薄或受力不均。修坯后需静置一段时间，让坯体内部应力进一步释放。
干燥环境的温湿度调控与速率管理

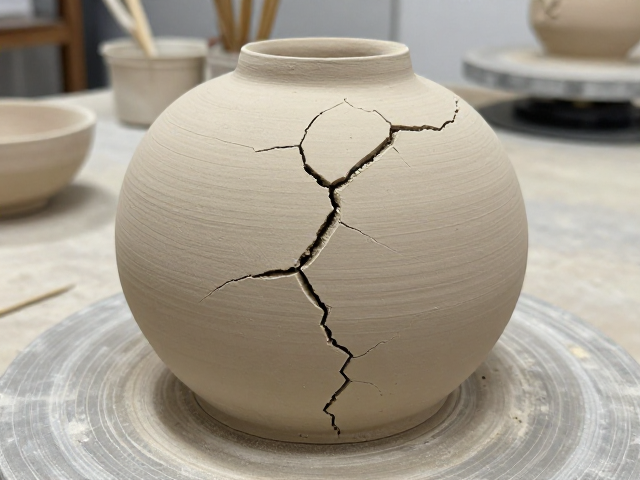

自然干燥是陶瓷成型后必经的过程，但环境温湿度波动是开裂的主要外部因素。高温低风环境会使坯体表面水分迅速蒸发，而内部水分滞后排出，形成巨大的内外温差与收缩差，导致表面开裂。相反，湿度过大或通风不足会导致干燥缓慢，坯体吸水率增加，反而影响后续烧成。理想的干燥环境应保持温度在15-25摄氏度，相对湿度在50%-70%之间，并避免阳光直射或强风直吹。

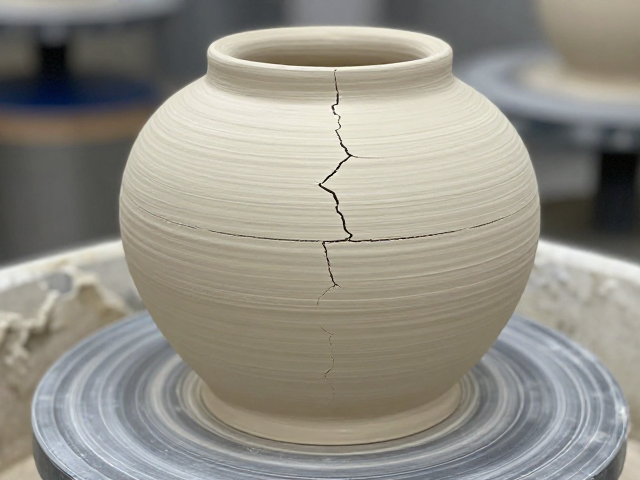

为了平衡干燥速率，常采用覆盖法或加湿法进行调控。新成型的坯体初期应覆盖塑料薄膜或湿布，减缓表面水分蒸发，待坯体表面稍硬、内部水分初步稳定后，逐步揭开覆盖物，增加通风，使干燥过程由慢配快，循序渐进。对于大型或薄壁器物，可采用分段干燥法，先在密闭箱体内阴干24-48小时，再移至通风处缓慢干燥。这种“先慢后快”的策略能有效避免因干燥速率过快导致的结构性破坏，确保坯体均匀收缩。
烧成过程中的升温曲线与应力释放
干燥后的坯体进入窑炉，升温初期的脱水阶段是开裂高发期。若升温过快，坯体残留的结晶水及吸附水迅速汽化，体积急剧膨胀，若排气通道不畅或升温梯度不合理，内部压力无法及时释放，必然导致坯体炸裂。因此，预热带升温需设置平缓的升温曲线，通常在100-200摄氏度区间内，升温速率控制在每小时10-20摄氏度，确保水分平稳排出。
烧成过程中的相变阶段同样会因热应力引发开裂。高岭土在450-600摄氏度发生分解，1000-1200摄氏度开始烧结，这些阶段伴随体积收缩与结构重组。若窑内温差过大或升温不均，坯体各部位收缩不一致，会产生内应力。现代电窑或气窑需精确控制升温曲线，特别是在临界温度区间，应保持恒温或极慢速升温，让坯体内部结构充分稳定。此外，装窑方式也需注意，坯体间距应合理，避免气流受阻造成局部过热或过冷，确保窑内温度场均匀一致。
