青花分水技法的核心逻辑与运笔要领
青花分水，又称“混水”，是景德镇传统青花瓷绘制中极具代表性的核心技艺，其本质在于利用料水浓度的不同，在坯体上呈现出深浅、浓淡、阴阳向背丰富的层次感。这一技法完全依赖画工对水分与钴料比例的精准控制，通过笔触的轻重缓急，使单色的青花在烧制后能模拟出国画中的墨分五色之效果。在实际操作中，分水笔通常选用斗笔或大提笔，笔肚蓄满稀释后的青花料，笔尖则保持相对干燥或低浓度，通过笔锋在坯体上的晕染与堆叠，形成自然的过渡色阶。
分水的过程讲究“平、正、匀、透”，画工需严格遵循先淡后浓、先主后次的顺序，避免多次重复涂抹导致料色浑浊或产生水渍。每一笔的分水都需要一气呵成，料水在吸水性极强的素坯上迅速渗透，因此运笔速度与力度必须高度协调。若料水过稀，颜色会浮于表面且缺乏厚重感；若料水过浓，则容易堵塞笔锋，导致线条僵硬或产生积釉现象。这种对材料物理特性的深刻理解与操控，使得分水技法成为区分普通画工与资深匠人的重要标尺。

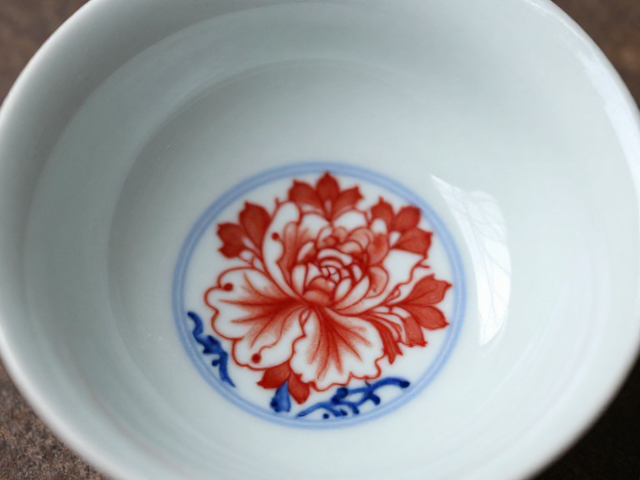

釉里红绘制的材料特性与窑火挑战
釉里红以铜元素为着色剂，在高温还原焰中呈现红色，其绘制工艺对胎釉配方及窑炉气氛有着极高的要求，稍有不慎便易出现发黑、发灰或流淌失控的现象。铜在高温下化学性质不稳定，对窑内的氧气含量极为敏感，氧气过多则铜元素氧化变绿，氧气不足则还原过度变黑。因此，绘制釉里红前，必须确保胎体洁白细腻，釉层透明纯净，以最大程度凸显铜红的色泽。画工在绘制时需使用专用的高浓度釉里红料，笔触通常较为粗犷有力，因为釉里红料颗粒较粗，难以像青花那样进行精细的分水晕染。
由于釉里红在烧成过程中容易发生流淌，画工在构思构图时需预留出行气的空间，避免图案过于紧密导致色料堆积流淌而模糊形象。传统上，釉里红多采用单线平涂或简练的勾勒填色方式，线条要求劲挺有力，不可犹豫拖沓。随着工艺技术的精进，现代匠人也尝试通过控制料水浓度和多次罩染来丰富层次，但这需要极高的经验积累。每一次绘制都是一次与火的博弈，画工必须精准计算窑位温度分布，确保作品在1250摄氏度至1300摄氏度的高温下，铜红能稳定呈现出鲜亮或深沉的红色调。
青花分水与釉里红的对比练习策略
针对青花分水与釉里红这两种截然不同的技法，初学者应采取分阶段、对比式的练习策略，以建立严密的肌肉记忆与材料感知。在青花分水练习中，重点在于训练手腕对水分流失的预判能力，可通过绘制标准的色阶条进行基础训练，要求从极淡到极浓之间设置五个以上清晰的过渡层次，且边缘不得出现水痕或接痕。此阶段需反复调试料水比例，记录不同气温、湿度下的吸水速度，形成个人化的数据经验库。
进入釉里红练习阶段，则需完全转换思维，从“水韵”转向“火韵”的控制。练习重点在于线条的稳定性与色料的堆积厚度控制，可通过绘制简单的几何图形或植物叶片，体会笔锋在坯体上的阻力感以及料色在高温下的流动趋势。建议将青花与釉里红作品并列烧制，通过对比观察两者在相同窑位下的呈色差异，分析铜料与钴料在还原气氛下的不同表现。这种并置比较能直观揭示两种材料在物理形态与化学反应上的本质区别，从而帮助画工更准确地调整下一次的绘制参数。
常见瑕疵的成因分析与工艺修正
在实际生产与创作中，青花分水常出现“散口”或“晕边”现象，这通常源于坯体吸水率不均或料水浓度过低。若发现色阶边缘模糊，需检查坯体干燥程度，确保在适宜的湿度环境下作业，同时适当提高料水粘度，减少自由水分的扩散。对于釉里红而言，最常见的瑕疵是“黑点”或“铁锈斑”，这多因铜料中含有杂质或窑内还原气氛不纯所致。解决此类问题需从原料筛选入手，确保铜料纯净，并在烧制过程中精确控制升温曲线，特别是在800摄氏度至900摄氏度的氧化阶段，需充分排除坯体内的有机物，为高温还原创造纯净环境。
此外，釉里红若出现“流淌成团”导致图案变形，往往是因为料层过厚或釉层熔融温度过低。此时需通过减少单次绘制次数，采用薄涂多层的方式增加色彩饱和度，同时调整釉料配方中的助熔剂比例，提高釉面粘度，限制色料在高温下的流动性。对于青花分水出现的“料斑”，即料水沉积形成的硬质斑点，通常是因为笔锋中混入了未充分研磨的颗粒或料水静置时间过长导致沉淀。画工需在每次绘制前充分搅拌料水，并使用细筛过滤，确保料液均匀细腻，从而保证烧成后釉面光洁如玉，色泽纯正。
