青花烧成过程中的温度与气氛演变
青花瓷的烧成并非简单的加热过程，而是硅酸盐矿物在高温下发生复杂的物理化学变化。在氧化焰阶段，胎体中的水分排出，有机杂质分解，此时窑内温度通常控制在800℃至900℃之间，这一过程决定了胎体的初步致密度。随着温度进一步升高至1200℃以上，瓷胎开始玻化，此时钴料中的氧化钴与胎釉中的成分发生反应，若窑内气氛不稳定，容易出现发色灰暗或黑点现象。
气氛的控制是决定青花发色的核心变量。在还原焰阶段，窑内氧气含量降低，氧化钴被还原为氧化亚钴，从而呈现出鲜艳的蓝色。这一过程对窑炉的密封性及燃料燃烧效率要求极高，传统柴窑中，工匠需通过观察火照判断窑内状况，现代电窑或气窑则依赖精密的温控曲线。若还原气氛不足，钴料无法充分还原，青花色泽会偏向紫黑；若还原过度，则可能引起釉面起泡或胎体变形，因此温区的气流分布与温度曲线的平滑度直接影响着成品的质量稳定性。
金缮修复前的器物状态评估与预处理
金缮工艺始于严密的器物损伤评估，修复者需仔细检查裂缝的走向、断裂面的完整性以及原有釉面的老化程度。对于裂纹处残留的污垢或旧胶，必须使用无水乙醇或专用清洁剂进行彻底清洗，确保修复面无任何油性残留，这是后续大漆附着牢固的前提。若器物存在缺肉或大面积崩角，需先使用生漆调和瓦灰或骨粉进行填补塑形，待其完全干透固化后，再对填补部位进行打磨平整，这一步骤决定了修复后器物的形态恢复是否自然。
预处理阶段还包括对裂缝边缘的微调和加固。使用细砂纸对裂缝两侧进行轻微打磨，增加接触面的粗糙度，以增强大漆的咬合力。对于较为脆弱的瓷片，有时需在内部施加极薄的和纸或和纸胶带作为支撑，防止在施漆过程中因受力不均导致二次碎裂。所有处理必须严格遵循“修旧如旧”的原则，不改变器物原有的历史痕迹，仅对结构性损伤进行加固，确保修复后的器物在物理性质上保持稳定，避免因材料膨胀系数不同导致后期开裂。
大漆的选材特性与涂敷技巧
大漆作为金缮的核心材料，其天然属性决定了工艺的独特性。优质生漆需经过过滤、搅拌和调漆处理，通常会根据修复需求加入不同比例的熟漆或补土。涂敷大漆时，环境温湿度至关重要，最适宜的温度为20℃至25℃，相对湿度保持在70%至80%，这种高温高湿环境有利于漆酶活性，促进漆膜干燥固化。涂漆动作需轻柔均匀，避免产生气泡或流挂，对于裂缝深处，需使用细竹签引导漆液渗入，确保填充饱满无空隙。
漆膜的干燥需要数天甚至数周的时间，期间需定期观察漆面状态。初次涂漆后，待漆膜半干时，需用棉布轻轻擦拭去除表面浮漆，这一步骤能使漆面更加细腻光滑。若修复部位较大，需分多次涂漆，每次涂漆前需对前一层漆膜进行精细打磨，去除颗粒感。大漆的固化是一个缓慢的聚合过程，不可急于求成，每层漆之间必须保证足够的干燥时间，否则会导致漆膜发粘或脱落。这种对时间的掌控，是金缮工艺中极具挑战性的技术环节。
金银粉的打磨与显色工艺

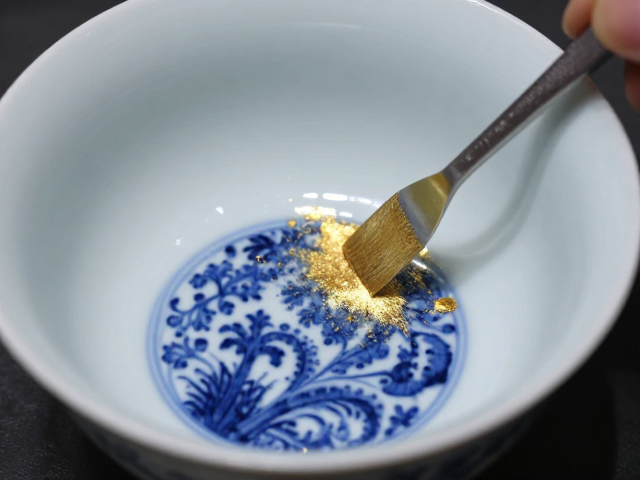

金银粉的施用是金缮艺术表现的关键，通常选用纯金粉、银粉或铂金粉，根据设计需求选择不同粒径和纯度。在漆膜完全干燥并打磨至规定目数（通常为1000目以上）后，将金粉或银粉用牛角匙或专用刷具轻轻扫在漆面上。对于大面积覆盖，可采用撒粉法，待粉末附着均匀后，用软毛刷扫除多余浮粉；对于线条勾勒，则使用细笔蘸取粉末进行点绘，要求线条流畅、厚度均匀。
打磨与抛光是提升金银光泽的核心步骤。待金银粉完全固定后，使用极细的砂纸或研磨石对表面进行精细打磨，去除凸起颗粒，使金银层与漆面平齐。随后，使用鹿皮或软布进行反复擦拭抛光，利用摩擦力使金属粉末表面形成镜面效果。此过程需极度耐心，力度要轻，避免破坏金银层或漆面。抛光后的金银光泽应温润内敛，与深色漆面形成鲜明对比，既突出了修复痕迹，又提升了器物的视觉美感，体现了残缺与完美并存的哲学意蕴。
细节处理与长期保养要点

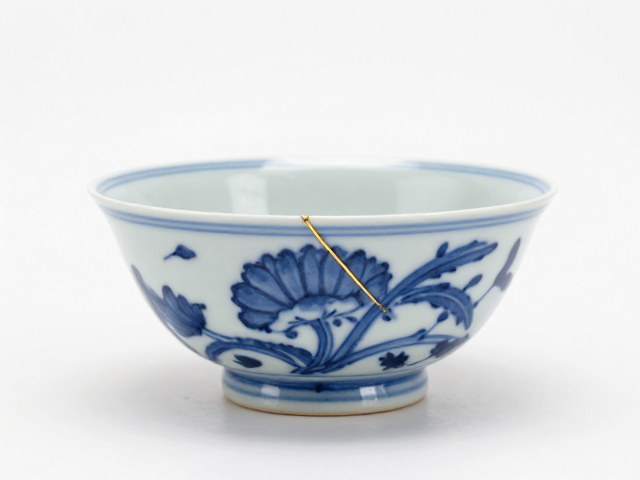

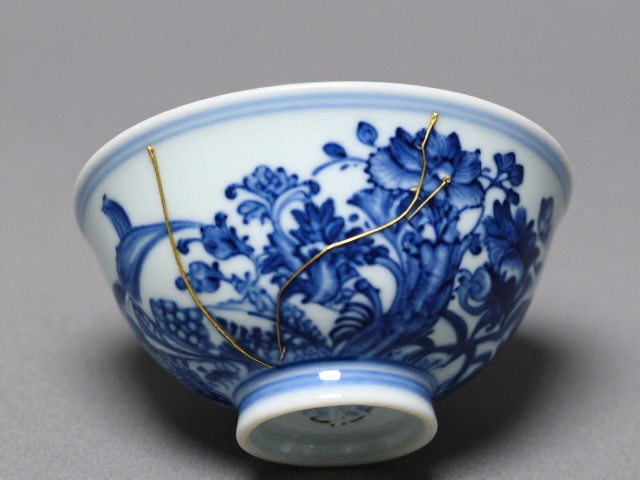

金缮修复的收尾工作包括对边缘和过渡区域的精细处理。使用细毛笔蘸取少量透明漆或清漆，对金银粉与漆面交界处进行封边处理，防止金属粉末脱落。对于修补后的裂缝，需检查是否有细微裂纹或未填满的缝隙，必要时进行二次填补和打磨，确保表面触感平滑，无异物感。所有修复痕迹应保持清晰可见，这是金缮工艺尊重器物历史、接纳不完美的核心理念体现。
修复完成的器物需放置在通风、干燥、避光的环境中静置养护，通常建议至少等待一个月，待大漆完全固化稳定。日常保养中，应避免使用强酸强碱清洁剂，清洗时用手轻柔擦拭，避免硬物刮擦金银部位。金缮修复的器物具有独特的物理特性，大漆具有良好的耐酸碱性和防水性，但长期暴晒可能导致漆色变深或金银层氧化。正确的使用习惯能延长修复效果，使器物在岁月中保持其独特的艺术魅力和历史韵味。
