金缮工艺的历史渊源与核心哲学
金缮，又称金继，是一门源自于修补破损器物的古老技艺，其历史脉络虽常与茶道文化中的侘寂美学相联系，但本质上是对残缺之物的尊重与重构。这一工艺并非单纯为了掩盖裂痕，而是通过大漆与金粉的结合，让修复痕迹成为器物历史的一部分，从而提升其艺术价值。在东亚地区，尤其是日本和中国，这种技艺逐渐从实用修补演变为一种独特的艺术表现形式，强调“不完美中的完美”。
大漆作为金缮的核心材料，来源于漆树科植物割取的汁液，具有极高的黏合强度和耐腐蚀性。传统上，大漆需要经过严酷的温湿度环境才能完成固化，这种特性使得修复过程充满不确定性。匠人必须在湿度维持在70%-80%、温度保持在20-25摄氏度的荫房里进行操作，以确保大漆能够正常聚合。这种对环境极度依赖的特性，也造就了金缮作品独一无二的质感与光泽，使其区别于现代工业修补材料。
大漆的物理特性与化学反应机制
大漆的主要成分是漆酚、漆酶、水分及树胶质，其中漆酚在漆酶的催化作用下，在适宜的温度和湿度条件下发生氧化聚合反应，形成坚硬且耐久的漆膜。这一化学过程不可逆，且一旦固化便难以通过普通溶剂溶解，因此对修复的持久性提供了极高的保障。大漆膜具有良好的防水、防酸、防碱性能，这使得经过金缮修复的古陶瓷能够长期保存，即便在潮湿环境中也不易发霉或脱落。
除了基本的黏合功能，大漆在干燥过程中会发生体积收缩，这一物理特性要求匠人在填补裂缝时必须分层多次涂抹。每一层大漆都需要经过数天甚至数周的固化时间，整个过程可能需要数月之久。大漆的天然色泽会随着时间推移逐渐变深，从最初的琥珀色转为深褐色，最终接近黑色，这种自然氧化过程与金粉的金属光泽形成鲜明对比，赋予了器物沉稳而内敛的视觉效果。
金缮修复的标准操作流程
修复的第一步是对破碎的陶瓷碎片进行清洗与拼对，去除表面的污垢和旧胶，确保粘接面洁净无油。随后使用天然大漆混合瓦灰或面粉制成生漆腻子，对裂缝进行初步填补和加固。这一步骤至关重要，因为腻子的硬度和收缩率必须与大漆膜相匹配，否则在后续打磨过程中容易出现塌陷或开裂。匠人需根据裂缝的形态和深度，精确计算腻子的配比，以确保结构的稳定性。

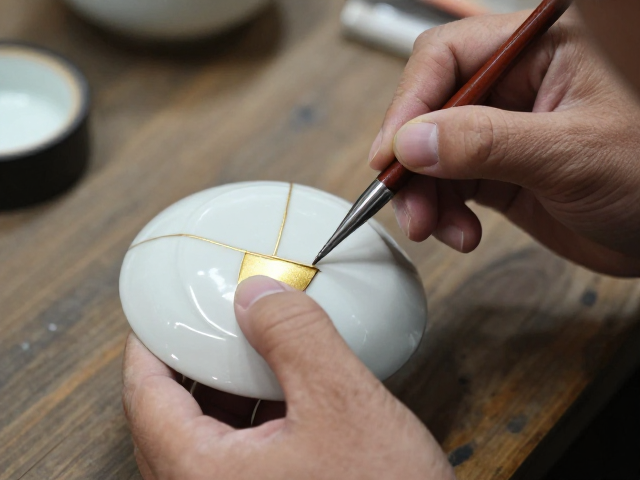

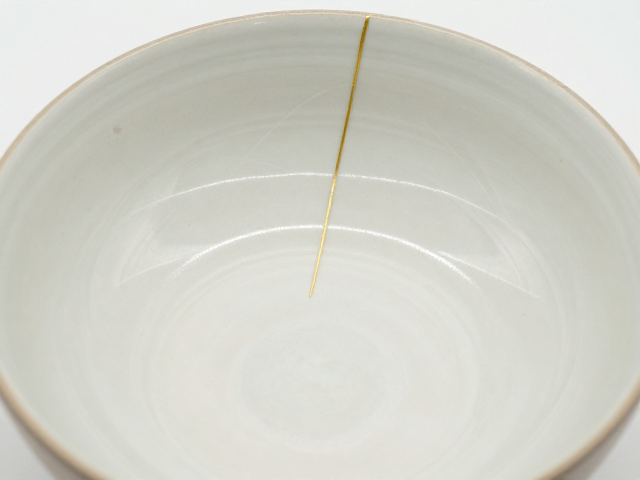

当生漆腻子完全固化后，便可进行打磨工序。使用不同目数的砂纸从粗到细逐步打磨，直至修复部位与器物表面平滑过渡。打磨完成后，涂抹上经过提纯的熟漆，再撒上金粉、银粉或铂粉进行装饰。金粉的粒径通常控制在微米级别，以确保涂层细腻均匀。，经过长时间的阴干和抛光，修复部位呈现出温润如玉的光泽，与陶瓷原有的釉面形成和谐的视觉对话。
现代古陶瓷修复中的技术挑战
尽管金缮工艺具有极高的艺术价值，但在面对高古陶瓷时仍面临诸多技术挑战。古代陶瓷胎釉成分复杂，部分高温釉面致密且光滑，大漆难以直接附着，需要经过特殊的表面粗化处理。此外，古代陶瓷内部可能含有可溶性盐分，在修复过程中受湿度影响可能析出，导致漆膜起泡或脱落。因此，修复前需对器物进行严密的含水率和盐分检测，必要时需进行脱盐处理，以排除潜在风险。
现代材料科学的进步也为金缮带来了新的可能性，但传统匠人仍坚持使用天然大漆，因为合成漆难以替代天然漆的分子结构和老化特性。天然大漆在长期老化过程中会逐渐软化，但仍保持一定的韧性，而合成漆容易变脆脱落。这种对材料本质的坚持，使得金缮修复不仅是一次物理上的修补，更是对传统工艺精神的传承。每一次修复都是一次与古人的对话，需要在尊重原物基础上，寻求材料与技艺的最优平衡。
