温度梯度与晶体生长的从属关系

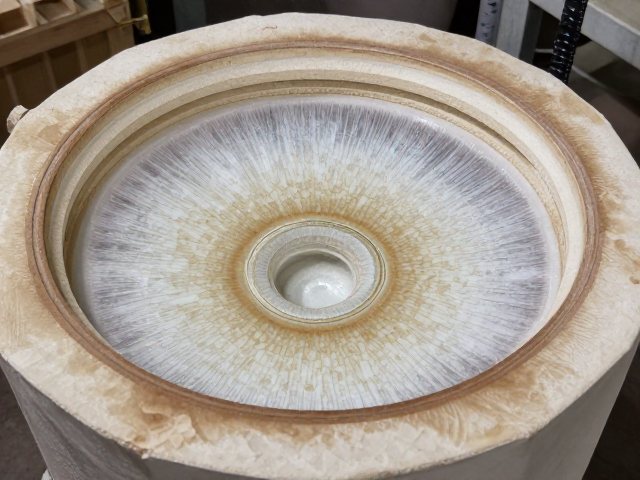

结晶釉的核心魅力源于釉层内部析出的规则晶体，这一物理化学过程高度依赖于烧成曲线中温度与时间的精准配合。在升温阶段，釉料中的金属氧化物如钛、锌、铁等处于熔融状态，形成均匀的玻璃相基质。此时若升温过快，釉面容易发生流淌或起泡，导致晶体生长所需的过饱和度无法在局部区域稳定存在。工业实践中，通常需要将升温速率控制在每小时80至100摄氏度之间，以确保坯体与釉层同步膨胀，减少应力开裂的风险，为后续晶体析出奠定坚实的物理基础。
降温阶段的控制则是决定晶体形态与大小的关键变量。当温度降至特定结晶点时，釉熔体的粘度急剧增加，原子扩散能力减弱，晶体开始从过饱和溶液中析出。这一过程并非单一温度下的瞬间完成，而是需要在一个较宽的温度区间内保持足够的驻留时间。例如，对于以钛系为主的结晶釉，通常在1050℃至1150℃区间内设置保温平台，保温时长可根据 desired 晶体大小从15分钟调整至1小时以上。时间越短，晶体细小密集；时间越长，晶体粗大舒展，这种微观结构的演变直接决定了成品表面的视觉层次与光泽质感。
冷却速率对晶体完整度的重塑机制
冷却过程中的降温斜率直接影响晶体内部的缺陷率与表面光洁度。快速降温虽然能保留高温下的某些亚稳态结构，但极易因热应力导致釉面开裂或晶体破碎，形成所谓的“应力纹”。相反，缓慢冷却有助于晶体有序排列，提升釉面的致密性。在具体的工艺参数中，从最高烧成温度降至800℃左右时，降温速率通常需维持在每小时30至50摄氏度。这一区间内的温度变化会显著改变釉层的析晶相比例，过快的冷却可能导致二次析晶，破坏预设的晶体图案，而适宜的慢冷则能促进晶体界面的平滑过渡，增强釉面的机械强度。
除了降温速度，窑内气氛的稳定性在冷却阶段同样扮演着隐形推手的角色。氧化气氛与还原气氛对金属氧化物的价态影响深远，进而改变其在釉料中的溶解度和析出行为。在实际窑炉操作中，需确保从高温段至冷却段的气流均匀，避免局部气氛波动造成晶体色泽不均或发色异常。例如，铁系结晶釉在弱氧化气氛下易呈现黄褐色或绿色晶体，而在强还原气氛下则可能转变为黑色或深蓝色。维持窑内压力平衡，防止冷空气突然吸入导致的温度骤降，是保证结晶釉外观一致性的重要技术手段。
釉料配方与烧成曲线的协同效应
结晶釉的效果并非单一由烧成曲线决定，釉料本身的化学成分必须与热工制度形成严密的逻辑闭环。高含量的成晶剂如二氧化钛或氧化锌能提高釉料的析晶能力，但同时也增加了釉面对温度波动的敏感性。若釉料配方中成晶剂比例较高，烧成曲线中的保温平台需设置得更宽裕，以提供充足的原子扩散时间。反之，若配方中助熔剂比例较高，釉熔体粘度低，则需缩短保温时间或提高降温速率，防止晶体过度生长导致釉面塌陷或流釉。这种配方与制度的匹配，需要通过严密的实验数据进行验证，而非依赖经验主义的主观判断。
不同产地与批次的原料差异，往往要求烧成曲线进行动态微调。天然矿石中杂质的含量波动会影响釉料的液相线温度，进而改变最佳结晶温度区间。在实际生产中，技术人员常通过观察试片在相同曲线下的结晶形态，反向修正升温或保温参数。例如，当发现晶体边缘模糊、边界不清时，可能暗示釉料中玻璃相形成过快，需适当降低最高温度或延长中温段的升温时间，以延缓玻璃相的生成，为晶体生长预留空间。这种基于材料特性的曲线优化，是提升结晶釉成品率的核心技术壁垒。
窑炉环境对热工制度执行的约束
窑炉的热工性能直接决定了烧成曲线能否精确落地。辊道窑或梭式窑的热分布均匀性、升温速率的可控性以及温控系统的响应速度，构成了结晶釉烧成的硬件基础。若窑炉存在局部温差过大或温度波动频繁的情况，即使曲线设定完美，成品也会出现结晶不均、发色不一或尺寸变形等缺陷。现代控温系统通常采用多区段独立控温，每个温区的PID参数需经过严格整定，以确保实际温度严格跟随设定曲线。特别是在高温段，热电偶的校准与更换频率直接影响数据的真实性，需定期校验以确保测量误差控制在±2℃以内。
气氛控制系统的稳定性是另一项关键约束条件。窑内的废气排出效率、烧嘴的燃烧状态以及密封性能，共同影响着窑内气氛的均匀性与稳定性。在结晶釉烧成的关键阶段，任何微小的气氛波动都可能引发晶体生长的紊乱。因此，需定期清理排烟道，检查烧嘴喷口，确保燃烧充分且无积碳。同时，窑炉的密封性检查至关重要，漏风会导致局部温度骤降和气氛紊乱，严重影响结晶釉的质量稳定性。只有当窑炉硬件处于良好状态，烧成曲线中的每一个参数才能真正转化为釉层内部的微观结构变化。
