釉浆气泡产生的核心机理与物理成因

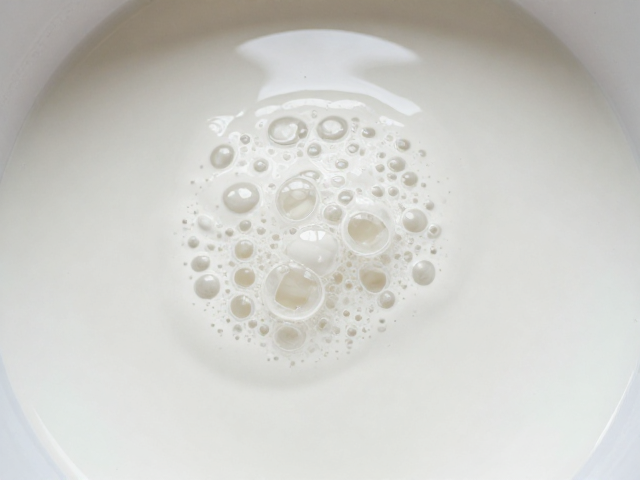

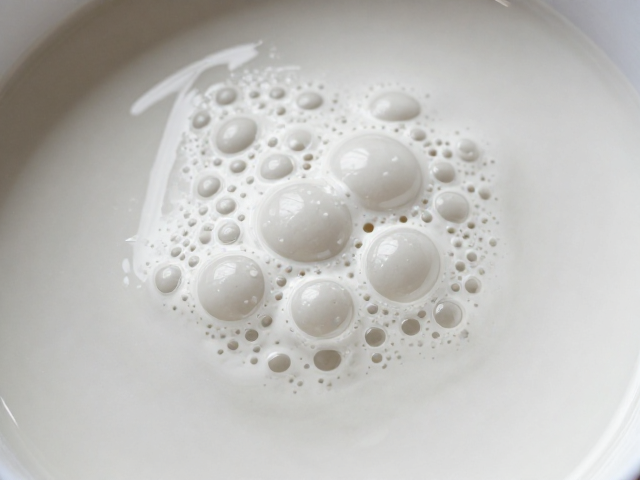

在陶瓷生产环节中，釉浆表面张力失衡是引发气泡问题的首要诱因。当釉料配方中含有较多的有机添加剂或悬浮剂时，这些物质会降低釉浆的表面张力，使得搅拌过程中卷入的空气难以自然逸出。特别是在高速搅拌或真空脱泡不充分的情况下，微小气泡会稳定存在于釉浆体系中，形成肉眼可见的密集气泡点。此外，釉料颗粒级配不合理，细粉含量过高，也会增加浆料的粘度，阻碍气泡上浮，导致坯体施釉后出现针孔、缩釉等缺陷，直接影响成品的白度和光泽度。
水质与原料含水率的变化会进一步加剧气泡问题的复杂性。若生产用水硬度较高或含有较多杂质，容易与釉料中的金属氧化物发生副反应，释放出游离气体。同时，不同批次原料的吸水性差异会导致釉浆实际含水量波动，当含水量低于临界值时，浆料流动性变差，气泡包裹现象显著增加。这种由物理状态不稳定引发的气泡问题，通常表现为釉面分布不均，且随着烧成温度的升高，气泡破裂后留下的痕迹难以通过后期工艺消除，必须从浆料制备阶段进行干预。
羧甲基纤维素在釉浆体系中的流变调控作用
羧甲基纤维素（CMY）作为一种高效的无机釉料助剂，其核心价值在于通过高分子链的物理缠绕作用调节釉浆的流变特性。当适量羧甲基纤维素加入釉浆后，其分子结构中的羟基能与水分子形成氢键，增加浆料的触变性。这种触变性表现为：静止状态下浆料粘度较高，能有效锁定气泡位置防止其快速上浮聚集；而在施釉动作（如浸釉、喷釉）的剪切力作用下，粘度迅速降低，使釉浆能够均匀覆盖坯体表面。这种剪切稀化的特性，有助于在施釉过程中减少因浆料滞留产生的局部气泡堆积。
在解决气泡问题时，羧甲基纤维素的添加需严格控制浓度与溶解工艺。通常工业级CMY的添加量控制在0.05%-0.3%之间，具体数值需根据釉料配方中的氧化铁、钛白粉等矿物的含量进行微调。若添加过量，浆料过稠会导致施釉困难，甚至因浆料层过厚而在干燥过程中形成裂纹；若添加不足，则无法有效包裹气泡，气泡仍会在静置过程中破裂或残留。此外，CMY必须经过充分预溶解，形成透明粘稠的溶液后方可加入釉浆，否则未溶解的颗粒会成为新的气泡核心，反而加剧起泡现象，这一点在实际操作中需通过实验室粘度测试确定最佳添加点位。
消泡剂的选型逻辑与添加策略
当羧甲基纤维素无法单独解决气泡问题时，引入消泡剂是更直接的物理干预手段。消泡剂的作用机理是通过降低局部表面张力，破坏气泡膜的稳定性，促使气泡合并后破裂排出。在陶瓷釉浆体系中，常用的消泡剂多为聚醚改性硅氧烷类或高分子酯类化合物。选型时需重点关注消泡剂的相容性，若消泡剂与釉浆中的分散剂或粘结剂发生排斥，会导致釉浆分层或产生新的浮点缺陷。因此，必须确保消泡剂在釉浆中具有优异的分散性和稳定性，不引起釉面发花或色差。
消泡剂的添加方式讲究“少量多次”与“后处理”原则。直接在球磨阶段加入消泡剂可能会因研磨体的剧烈冲击而失效，通常建议在釉浆陈腐前或施釉前进行添加。添加量通常极低，约为0.01%-0.05%，过量添加会导致釉面出现油斑或影响釉层的透明度。在实际操作中，可先通过小样测试确定有效添加量，观察静置24小时后的气泡消除效果。值得注意的是，消泡剂仅能消除已形成的气泡，若原料中仍有气体释放源（如碳酸盐分解），则需配合除气工艺或调整煅烧制度，从源头减少气体产生，实现气泡问题的闭环控制。
