氧化钴的发色机理与釉料配比逻辑
氧化钴作为釉料中强效的蓝色着色剂，其核心作用在于提供钴离子（Co²⁺），这些离子在高温熔融状态下嵌入硅酸盐玻璃网络结构中，通过电子跃迁吸收光谱中的红光和黄光，从而反射出色相纯正的蓝色。熔块釉体系因其预先熔融固化了原料，能够有效降低铅、硼等有害元素的析出风险，同时使釉面更加致密，这为氧化钴稳定发色提供了理想的物理环境。在实际配方中，氧化钴的添加量通常控制在0.2%至1.5%之间，这一区间并非随意设定，而是基于钴离子在玻璃相中的溶解度极限。过量添加会导致色料团聚，形成黑斑或导致釉面失透；含量过低则难以突破釉层的底色干扰，无法呈现深邃的蓝色。因此，精确计算钴源在熔块中的最终浓度，是确立发色基调的第一步。
熔块的化学组成直接决定了钴离子的配位环境，进而影响蓝色的色调表现。高硅低硼的熔块体系通常能提供更稳定、偏冷的蓝色，因为硅氧四面体形成的刚性网络限制了钴离子的移动，减少了因局部浓度不均导致的色差。相反，若熔块中氧化铅或氧化钡含量较高，釉面的折射率提升，蓝色会显得更加明亮且带有轻微的紫色调，但这也增加了釉面开裂和剥落的风险。不同来源的钴矿或合成氧化钴在杂质含量上存在差异，例如含有微量镍或铁的钴源可能会使蓝色发暗或发绿，因此在选用原料时，需关注钴粉的纯度指标，确保主色调的纯净度，避免因杂质离子干扰而偏离预期的蓝釉效果。
气泡形成机制与熔烧曲线调控

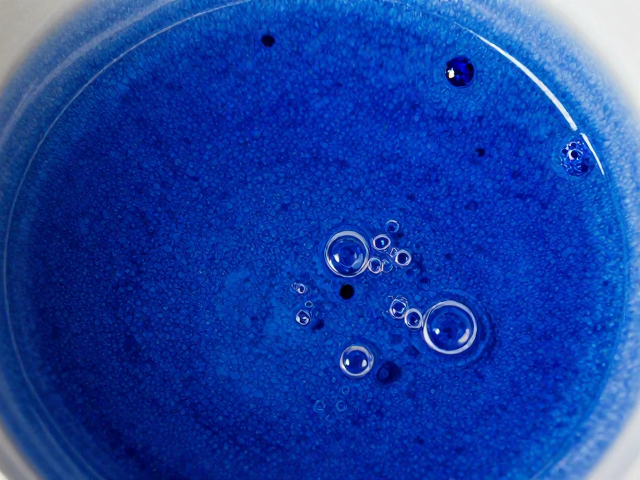

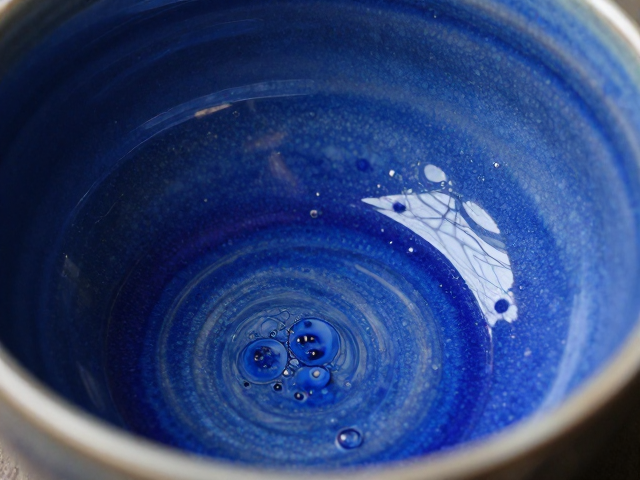

釉面气泡的产生主要源于原料分解、有机物挥发以及釉料在高温下的析气现象。在熔块釉烧成过程中，如果升温速率过快，釉料内部的水分、碳酸盐分解产生的二氧化碳以及硫酸盐分解产生的二氧化硫无法及时排出，便会被困在粘度急剧增加的釉层中，形成永久性气泡。对于钴蓝釉而言，气泡的大小和分布密度会显著散射光线，导致蓝色显得浑浊、发白，甚至出现“针眼”缺陷，严重削弱釉面的通透感和色彩饱和度。因此，控制烧成曲线中的保温阶段至关重要，通过在1100℃-1250℃区间设置适当的保温时间，可以降低釉料粘度，利用重力作用使气泡上浮破裂，实现釉面的平整与清澈。
除了温度制度，窑炉内的气氛控制也是影响气泡排除的关键因素。还原气氛虽然能改变钴的价态从而影响色相，但在熔块釉中，过度还原可能导致釉面还原性过强，引发金属氧化物剧烈挥发，加剧气泡生成。通常建议采用中性焰或弱还原焰进行烧成，以平衡发色与釉面质量。此外，釉料的厚度与烧成温度的匹配度直接影响气泡行为。过厚的釉层会增加气体排出的路径阻力，容易形成大气泡；而过薄的釉层则可能因熔体流动性不足，无法覆盖窑具痕迹或填补微小气泡。通过调整釉浆比重和施釉方式，获得均匀且厚度适宜的釉层，配合阶梯式升温策略，是消除气泡、获得镜面效果的有效手段。
钴蓝色调的冷暖调节与透明度优化
要获得深邃且明亮的钴蓝，必须精细调节釉料的碱金属氧化物含量。氧化钠和氧化钾作为强助熔剂，能显著降低釉料的熔融温度和粘度，提高釉面的透明度。在透明度较高的釉层中，光线穿透更深，反射路径更长，钴蓝色的显色深度和纯度会显著提升，呈现出类似宝石般的质感。然而，碱金属含量过高会导致釉面硬度下降，耐磨性减弱，甚至引起釉面流挂。因此，通常通过引入长石、石英等原料来平衡碱度，利用二氧化硅的网络形成能力稳定釉面结构。同时，完全消除氧化铁等杂色离子是提升蓝色的关键，任何微量的铁都会使蓝色发暗、发灰，因此原料的提纯和配方中的脱色处理（如添加氧化锌或氧化锑）有助于获得纯净的亮蓝色。
色调的冷暖变化可以通过引入其他金属氧化物进行微调，但需严格控制比例以避免色相偏移。少量氧化锌不仅能提高釉面硬度和耐磨性，还能使蓝色更加清亮，产生轻微的蓝白色调，适合需要高光泽度的艺术瓷表现。若追求深邃的靛蓝色，可考虑在配方中极微量引入氧化铜，但需警惕铜与钴可能产生的相互作用导致色相不稳定。此外，釉料的透明度还受到微晶结构的影响，若烧成过程中发生失透现象，釉面将呈现乳浊状，蓝色会被削弱。通过控制氧化铝的含量和烧成温度，抑制硅酸铝微晶的过度生长，保持玻璃相的连续性，是维持钴蓝釉面清澈透亮的核心技术要点。
