釉浆气泡产生的核心机理与物理成因

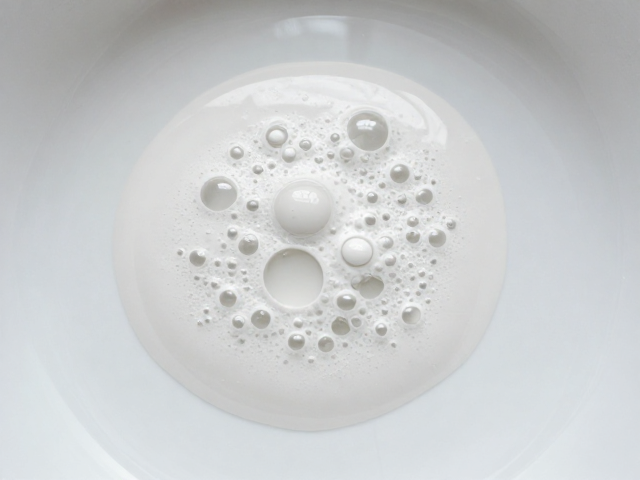

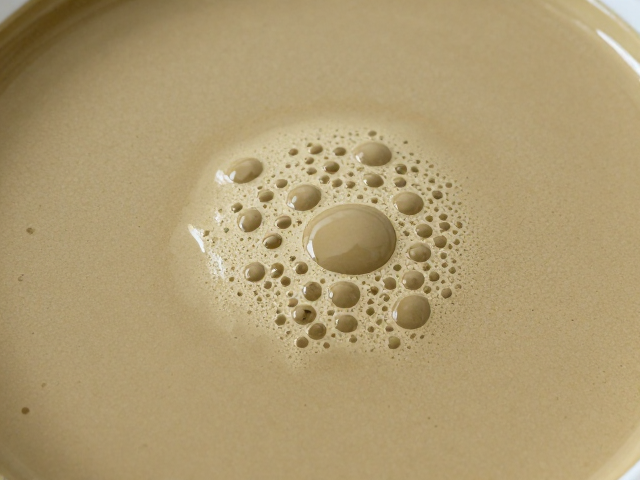

釉浆在制备与施釉过程中出现的气泡问题，通常源于颗粒分散不均导致的局部团聚以及浆料表面张力异常。当釉料中的固体颗粒未能充分解聚，细微的粉粒相互吸附形成絮状结构，这些结构内部包裹的空气在搅拌和静置过程中难以释放。随着釉浆在釉缸中静置，气泡逐渐上浮至液面，若此时釉浆粘度较高或触变性不足，气泡便无法破裂排出，最终在烧成过程中因气体逸出而在釉面留下针孔或缩釉缺陷。
物理因素中的搅拌方式与研磨时间也是关键变量。过度剧烈的机械搅拌会将大量空气卷入釉浆体系，而研磨过程中介质与釉料的摩擦生热会降低浆料粘度，加速气泡上浮却同时也增加了气泡破裂后重新被包裹的风险。此外，原料中吸附的水分及有机杂质在加热过程中分解产生气体，若釉浆初始状态已含有大量微小气泡，这些气体与分解产物叠加，极易形成贯穿釉层的大气泡，直接导致成品率下降。
分散剂在釉浆处理中的优先介入策略
在考虑添加消泡剂之前，优先评估并调整分散剂的使用是更为根本的解决路径。分散剂通过吸附在釉料颗粒表面，产生静电斥力或空间位阻效应，使颗粒间保持均匀分散状态，从而消除因颗粒团聚形成的“气泡巢”。当颗粒分散良好，浆料内部结构致密且均匀，气泡在上升过程中受到的阻力减小，更容易突破液面破裂。这种从源头改善浆料流变性能的方法，避免了化学消泡剂可能带来的副作用，如釉面光泽度下降或釉层厚度不均。
许多生产现场直接投加消泡剂，却忽略了分散剂用量不足或种类不当导致的分散不良问题。若釉浆中粘土或高岭土含量较高，其片状结构容易形成层状堆叠，此时需选用针对硅酸盐体系的高效分散剂。通过调整分散剂的比例，观察浆料细度与沉降速度，确保釉料颗粒处于单分散状态。这种物理化学层面的调控，能显著减少浆料内部的气隙，使釉浆在施釉时具有更好的流平性，从而从结构上削弱气泡生成的微观基础。
工艺参数优化与操作流程的精细化管控
除了化学助剂的选择，烧成曲线与施釉工艺的微调对控制气泡具有奇效。在施釉前，釉浆需经过适当的陈腐过程，使水分均匀分布，降低浆料内应力。施釉时，若采用浸渍法，需严格控制出釉速度和沥釉时间，过快会导致釉层过厚，内部气体难以排出；过慢则可能导致釉层过薄，影响遮盖力。喷釉工艺中，喷枪的压力与雾化效果需经过精确校准，过高的气压会将空气强行压入釉层，形成密集的气泡群，因此降低喷涂压力并优化喷嘴角度可减少机械卷入空气。
烧成阶段的升温制度需针对气泡排出进行专门设计。在低温阶段（室温至800℃左右），坯体与釉层中的有机物挥发及碳酸盐分解会产生大量气体。若升温过快，釉料表面尚未熔融形成致密层，气体逸出时会冲破釉面形成针孔；若升温过慢，气体可能在釉层中滞留。采用阶梯式升温，特别是在300-600℃区间设置保温平台，有助于气体缓慢排出。同时，确保窑炉内的气氛稳定，避免还原气氛过强导致釉料中氧化物剧烈反应产生额外气体。
消泡剂的科学选型与精准添加规范
当分散剂优化及工艺调整后，气泡问题仍无法完全消除，方可考虑引入消泡剂。消泡剂的作用机理是通过降低局部表面张力，使气泡膜破裂，或通过消泡剂分子在气泡表面的铺展，置换出气泡内的气体。选型时需关注消泡剂的相容性，避免因相容性差导致釉面出现缩孔、鱼眼或发白现象。对于水性釉浆，聚醚类或硅酮类消泡剂较为常见，但需确认其耐温性及在高温下的残留情况，确保不引入新的缺陷。
添加消泡剂的剂量需经过严密的实验验证，切忌盲目大量添加。过量使用消泡剂不仅浪费成本，更可能破坏釉浆的稳定性，导致釉层开裂或剥落。建议先小批量测试，确定最佳添加比例，通常控制在0.1%-0.5%之间，具体数值依据釉浆配方及搅拌强度动态调整。添加时应将消泡剂稀释后缓慢加入高速搅拌的釉浆中，确保其均匀分散。同时，记录添加后的浆料状态变化，观察气泡消除效果及釉面烧成后的微观结构，形成数据闭环，以确保持续稳定的生产质量。
