泥料内部应力释放不均导致的结构性开裂

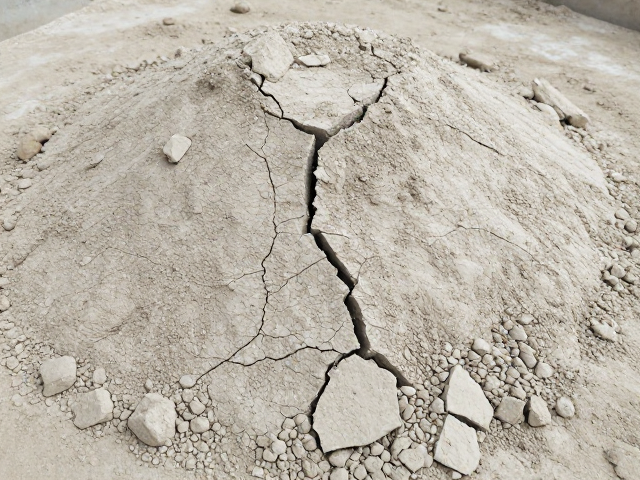

高岭土在经过多级旋流器或振动筛进行除砂作业后，泥料含水率通常处于较高状态，若后续陈腐时间不足或堆压方式不当，泥料内部水分子分布会出现显著差异。这种水分梯度的存在使得泥料在自然干燥过程中，表层与内部失水速率不一致，从而在坯体内部形成巨大的收缩应力。当内部拉应力超过泥料本身的抗拉强度时，微观裂纹便会萌生并逐渐扩展，最终表现为肉眼可见的表面龟裂或贯穿性断裂。特别是在北方干燥季节或通风过强的干燥房中，表层水分迅速蒸发形成硬壳，阻碍了内部水分向外迁移，这种“外干内湿”的矛盾状态是诱发开裂的核心物理机制。
此外，除砂过程中使用的脱水设备若控制不当，可能导致泥料颗粒级配发生改变。过细的粘土颗粒比例过高会显著增加泥料的比表面积，进而提升其吸水量和干燥收缩率。高岭土中的蒙脱石等膨胀性粘土矿物含量若未加控制，会在干燥过程中产生剧烈的体积变化。此时，泥料内部的颗粒间结合力难以抵抗因水分流失产生的收缩力，导致结构松散。若陈腐过程中堆体内部温度升高引发局部发酵，产生的气体无法及时排出，也会在泥料内部形成气孔缺陷，这些缺陷在干燥收缩阶段成为应力集中点，进一步加剧了开裂现象的发生。
工艺参数优化与干燥环境控制策略
针对水分分布不均的问题，需对除砂后的脱水工序进行精细化调整，确保泥料含水率稳定在适宜区间，通常控制在22%-26%之间，具体数值需依据高岭土原矿的塑性指数动态调整。引入真空练泥机进行二次真空脱气和匀化处理，能够有效消除泥料内部的空气包裹，使水分在泥料中分布更加均匀，显著提升泥料的致密度和可塑性。同时，延长陈腐时间是稳定泥料性质的关键措施，陈腐过程中微生物活动和胶体老化作用能促进粘土颗粒间水膜结构的重组，提高泥料的内聚力。建议陈腐室保持相对湿度在80%-90%，避免泥料表面失水过快，确保泥料在入模前达到均匀的塑性状态。
干燥过程的控制需严格遵循“先慢后快”的原则，初期干燥阶段应重点控制环境温度和风速，防止表面硬化。可采用分段干燥法，第一阶段保持低温高湿环境，让水分从内部缓慢向外迁移；第二阶段逐步降低湿度并提高温度，加速水分蒸发。对于大型或厚壁制品，可采用微波干燥或红外干燥辅助技术，利用内部加热效应减少内外温差，降低收缩应力。此外，优化干燥房的风道设计，确保气流均匀分布，避免局部风速过大造成干燥不均。在实际生产中，定期监测干燥曲线，根据环境温湿度变化动态调整干燥参数，是减少开裂现象的有效技术手段。
原料预处理与添加剂的科学应用
高岭土原料在开采和运输过程中可能混入杂质，除砂工序虽能去除大部分砂粒，但细微杂质及有机物仍可能影响泥料性能。建议在除砂前增加磨矿工序，使高岭土颗粒达到规定的细度标准，通常要求通过325目筛网的比例达到90%以上，以增强颗粒间的紧密堆积。对于高塑性或高收缩率的高岭土原料，可适量添加石英粉、熟料或叶蜡石等非塑性原料。这些硬质颗粒在泥料中起骨架作用，能有效抑制干燥收缩，提高坯体的尺寸稳定性。添加比例需通过实验确定，一般控制在5%-15%之间，过量添加可能导致坯体强度下降或产生新的缺陷。
化学添加剂的使用需谨慎选择，部分分散剂可降低泥料粘度，改善流动性，但过量使用可能导致颗粒间结合力减弱。可选用有机分散剂如六偏磷酸钠，添加量控制在0.1%-0.3%，以优化泥料结构。同时，引入少量增塑剂如羧甲基纤维素钠（CMC），可提高泥料的抗裂性能，增强坯体在干燥初期的强度。CMC的添加需充分溶解并搅拌均匀，确保其在泥料中均匀分布。此外，针对特定高岭土矿源，需分析其矿物组成，若氧化铁含量较高，可能影响烧成后的颜色及性能，需通过磁选等物理方法预处理，确保原料的一致性。通过原料预处理与添加剂的科学配比，从微观结构上提升泥料的抗裂能力。
