熔块釉烧成过程中的热力学响应特征
熔块釉在窑炉内的转化并非简单的物理熔融，而是涉及严密的晶相演变与液相生成过程，其中碳酸钙作为主要的助熔剂和二氧化碳来源，其分解行为直接决定了釉层的最终结构。在理想状态下，碳酸钙应在釉料预热阶段完全分解为氧化钙和二氧化碳，这一过程伴随着显著的吸热效应和气体逸出。若窑炉升温曲线设置不当或局部温度分布不均，碳酸钙可能未能及时完成分解，导致其在釉层内部残留未反应的颗粒。这种残留物在后续高温阶段无法完全融入玻璃相，最终在釉面形成针孔、气泡或凹陷，严重削弱釉面的致密性与光泽度。
相反，过烧现象通常发生在高温段停留时间过长或峰值温度超出临界点时。此时，釉料中的液相量急剧增加，粘度大幅降低，导致釉层流动性过大而发生流釉或变形。对于含有碳酸钙的熔块釉而言，过烧还会引发氧化钙与坯体或釉料中其他氧化物发生过度反应，生成低熔点化合物。这种过度的熔融不仅破坏了釉面的平整度，还可能因为气体无法及时排出而在釉层内部形成粗大的气泡或缩釉现象，使得成品率显著下降，表面呈现出粗糙、无光甚至浑浊的视觉效果，无法满足高品质陶瓷产品的表面装饰需求。
关键工艺参数的精准调控策略
控制碳酸钙的烧成状态，核心在于对窑炉温度曲线与气氛环境的精确管理。预热阶段的温度设定至关重要，通常需要将升温速率控制在合理区间，确保碳酸钙在进入高温熔融区前已充分分解。若预热温度过低，分解反应滞后，二氧化碳气体将在釉面已经封闭的高温阶段强行逸出，形成密集的气泡缺陷；反之，若预热温度过高，可能导致釉料提前软化，阻碍气体的排出。通过优化升温曲线，特别是在600℃至900℃这一碳酸钙主要分解区间内保持稳定的升温速率，可以有效促进气体的平稳释放，避免釉面缺陷的产生。
高温段的保温时间与峰值温度同样需要精细平衡。对于不同类型的熔块釉，其最佳烧成温度范围存在差异，需依据釉料配方中的主要成分（如硅石、长石、硼砂等）的比例进行调整。一般建议在高温段设置适当的保温时间，使釉料充分熔融并排出残余气体，同时避免温度过高导致液相过量。此外，窑内气氛的稳定性也会影响碳酸钙的分解效率，氧化气氛有利于碳酸钙的完全分解，而还原气氛可能导致氧化钙被还原或与其他组分发生复杂反应。因此，保持窑炉内氧含量在特定范围内，配合精确的温度控制，是确保碳酸钙处于“刚好烧透”状态的关键手段。
缺陷识别与质量监测体系构建

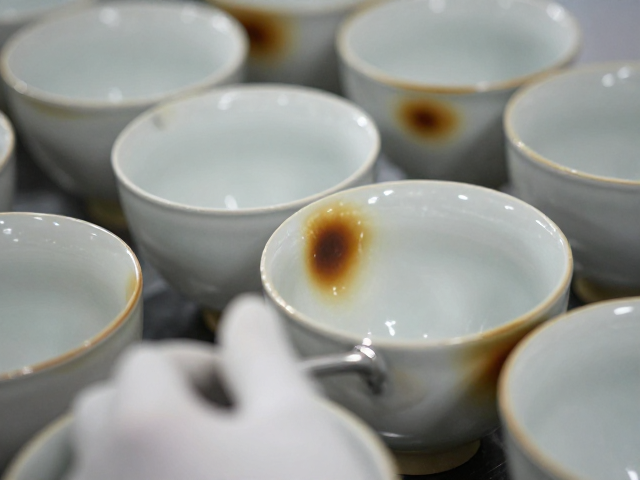

在实际生产环境中，建立有效的缺陷识别机制是判断碳酸钙烧成状态的基础。针孔和气泡是欠烧或分解不完全的典型特征，通常表现为釉面分布不均的微小孔洞，孔径大小不一，严重时呈串状排列。这些缺陷多出现在釉层较厚或局部堆积处，因为气体难以从厚釉层深处逸出。相比之下，过烧导致的缺陷更多表现为釉面流淌、变形或表面粗糙无光。通过目视检查结合显微镜观察，可以初步判断缺陷类型。若发现釉面有清晰的玻璃光泽但伴有密集小气泡，应优先排查预热阶段的升温速率；若釉面发暗、流动痕迹明显，则需调整高温段的温度或时间参数。
引入在线监测技术与实验室检测手段相结合，能进一步提升控制精度。在线测温仪可实时记录窑炉各温区的温度变化，结合热电偶数据分析，判断实际烧成曲线是否符合预设标准。实验室检测方面，通过X射线荧光光谱（XRF）分析釉料成分，确认碳酸钙含量及分布均匀性；利用扫描电子显微镜（SEM）观察釉层微观结构，识别未分解颗粒或晶相异常。此外，吸水率测试和釉面硬度测试可作为间接指标，吸水率偏高往往暗示釉层致密性不足，可能存在因碳酸钙分解不完全导致的微孔结构。通过多维度数据反馈，及时调整生产工艺，形成闭环质量控制体系。
配方优化与原料预处理的影响
除了烧成工艺，原料本身的性质及预处理方式对碳酸钙的烧成行为有着深远影响。碳酸钙的粒度分布直接影响其分解速率，过粗的颗粒需要更长时间才能完全分解，容易在釉层中残留；过细的颗粒则可能团聚，影响釉料的均匀性。因此，控制碳酸钙的细度通常在规定目数范围内（如200-300目），并确保其在釉料中分散均匀，是减少缺陷的前提。使用高纯度、低杂质的方解石或石灰石作为碳酸钙来源，可减少铁、钛等杂质对分解过程的干扰，提高釉面白度和透明度。
熔块釉的制备工艺同样会改变碳酸钙的存在状态。在熔制过程中，碳酸钙与硅石、长石等原料在高温下反应形成玻璃相，若熔制温度不足或时间不够，可能导致熔块中残留未反应的碳酸钙颗粒。这些颗粒在后续施釉烧成时，其行为与原生碳酸钙不同，可能表现出不同的分解动力学特征。因此，确保熔块烧成充分，获得结构均匀、无未反应核心的玻璃相，是提升最终釉面质量的重要环节。此外，釉料的施釉厚度也需与配方相匹配，过厚的釉层会增加气体排出阻力，需相应调整烧成曲线以补偿扩散路径长度的增加。
