氧化铁与氧化钴的开片引导机制
釉料在高温烧制过程中，氧化铁与氧化钴作为核心着色与结构调节剂，其微观行为直接决定了开片的形态与分布。氧化铁主要表现为铁红、铁黑或铁黄等色调，其晶体结构在高温下会随冷却速率产生体积变化，这种热胀冷缩的差异在釉层内部形成微应力。当釉料的膨胀系数略大于胎体时，应力累积至临界点，釉面便会产生细微裂纹，即为基础的开片。氧化钴则以其极强的着色能力介入，钴离子在高温下能进入玻璃相网络，改变釉料的粘度与表面张力，进而影响裂纹扩展的路径与宽度。

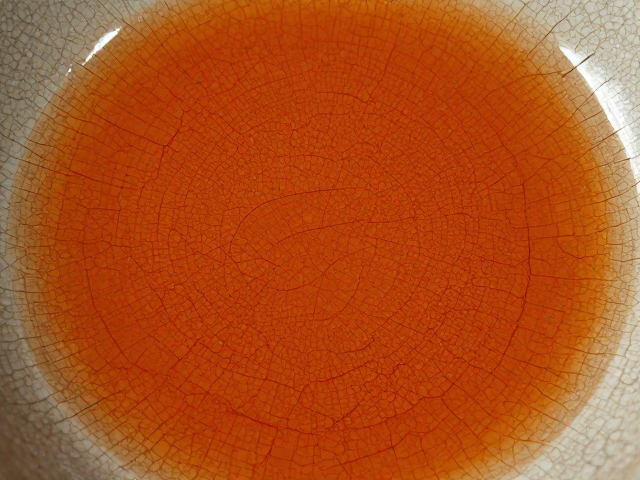

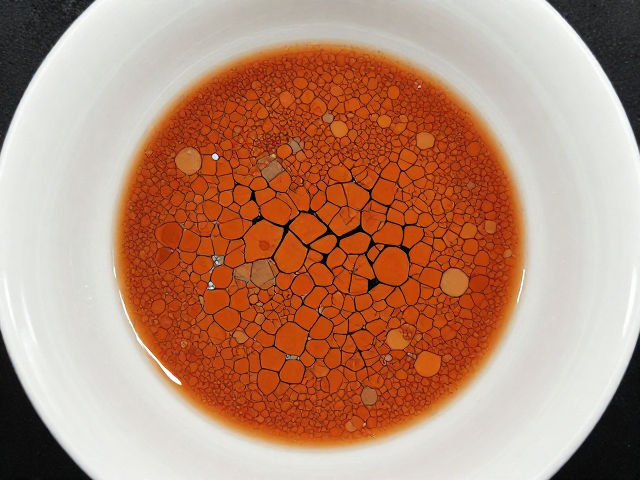

开片的引导并非随机发生，而是依赖于釉料配方中金属氧化物含量的精准控制。高含量的氧化铁容易形成较厚且脆的釉层，在冷却过程中因收缩率大而更容易诱发密集的开片；相比之下，氧化钴虽然着色力强，但过量使用可能导致釉面过脆或发色不均，需与石英、长石等基础原料配合，调节釉层的弹性模量。通过调整氧化铁与氧化钴的比例，工匠可以微调釉层的应力分布，使开片从肉眼不可见的隐纹逐渐过渡为清晰可见的冰裂纹或金丝铁线。
釉色发色的化学原理与微观表现
釉色的形成本质上是金属离子在硅酸盐玻璃网络中的电子跃迁与光吸收现象。氧化钴中的钴离子（Co²⁺或Co³⁺）在四面体或八面体配位环境中，会吸收可见光中的红、黄波段，反射出色光，从而呈现出深邃的蓝色。这种发色具有极高的稳定性，即使在高温还原气氛下也能保持纯净。氧化铁的发色则更为复杂，铁离子（Fe²⁺和Fe³⁺）在不同氧分压和温度条件下会发生价态转换。在氧化气氛中，三价铁主导，呈现黄褐色或红色；在还原气氛中，二价铁增多，色调向青绿或灰黑转变。这种对气氛的敏感性，使得釉色呈现出丰富的层次感。
微观层面上，釉色的饱和度与透明度受玻璃相中杂质含量及气泡分布的影响。高纯度的氧化铝有助于提高釉面的光泽度和硬度，而适量的氧化铁不仅能发色，还能作为助熔剂降低釉的熔融温度，促进气泡排出，使釉面更加温润。氧化钴在低浓度下即可产生鲜艳的蓝色，但若浓度过高，会导致釉面发黑，掩盖底层的纹理。因此，发色的控制不仅关乎化学成分的配比，更涉及高温下离子在玻璃网络中的扩散速率与结晶状态，这些因素共同决定了最终釉面的视觉质感。
配方设计与烧成温度的实操调控
在实际操作中，配方设计需根据窑炉特性与目标效果进行细化。以基础釉为例，石英、长石、高岭土构成骨架，氧化铁与氧化钴作为关键变量加入。一般氧化铁含量控制在1%-3%之间，过量会导致釉面浑浊；氧化钴含量通常在0.1%-0.5%之间，需极其谨慎添加。原料需经过精细研磨，确保颗粒粒径小于0.05毫米，以保证釉面均匀。施釉厚度直接影响开片效果，薄釉易裂但发色清淡，厚釉温润但开片较疏。通常采用浸釉或荡釉法，控制釉层厚度在0.5-1毫米之间，以平衡应力与美感。
烧成温度与冷却曲线是决定开片形态的关键环节。升温阶段需缓慢，避免釉料挥发不均；高温阶段需达到1280℃-1300℃（视具体釉料配方而定），使釉料充分熔融。冷却过程中的降温速率至关重要，快速冷却会保留高温下的应力状态，易形成细密开片；缓慢冷却则允许应力释放，开片较少。部分工艺会在降温至800℃左右时进行“退火”处理，通过控制降温速度引导裂纹按特定方向扩展。此外，窑内气氛的稳定性也会影响发色，还原焰有助于铁元素的呈色变化，而氧化焰则使钴蓝色更加明亮。
开片纹理的后期处理与美学呈现
开片形成后，釉面的裂纹需要通过后期处理进行显现与固定。传统上常使用茶水、墨汁或金属盐溶液进行浸泡或涂抹，这些液体渗入裂纹后，经氧化或沉淀作用，使裂纹颜色加深，形成“金丝铁线”等视觉效果。茶水中的鞣酸与铁离子反应生成深色沉淀，能显著增强开片的立体感。这一过程并非简单的染色，而是利用裂纹内部的毛细作用与化学反应，使纹理与釉面融为一体。处理过程中需控制溶液浓度与浸泡时间，避免过度渗透导致釉面污损。
美学呈现还需结合器物造型与光线反射进行综合考量。开片纹理在光线下会呈现细微的反光差异，平滑的裂纹边缘能反射更多光线，增强釉面的玻璃质感。工匠需根据器物形态调整开片的密度与走向，例如在曲面部位，开片可能因应力分布不均而呈现放射状或漩涡状。通过反复试验与观察，记录不同配方、温度与处理手法下的纹理变化，逐步掌握开片与发色的内在规律。这种经验积累是釉艺创作的核心，每一批次的细微差异都蕴含着独特的艺术价值。
