缩釉现象的核心成因与釉料配方调整
缩釉是陶瓷烧制过程中常见的缺陷，主要表现为釉面出现无釉的圆形或不规则斑点，严重时会导致大面积露胎。这一现象的根本原因在于釉料与胎体之间的附着力不足，或者釉浆在干燥和烧成过程中的流动性失控。当釉层的表面张力过大，无法均匀铺展在胎体表面时，釉料会像荷叶上的水珠一样收缩聚集，形成缩釉点。此外，坯体表面残留的灰尘、油污或脱模剂未清理干净，也会阻碍釉层与胎体的结合，导致局部无法挂釉。
解决缩釉问题，首要步骤是对釉料配方进行科学调整。增加釉料中的氧化铝（Al2O3）含量可以提高釉浆的粘度，增强其抗收缩能力，但过量添加会导致釉面粗糙。相反，适当增加氧化硅（SiO2）的比例可以降低釉的高温粘度，使其更容易流动铺平，但需警惕过度流动引发的流釉。在实际操作中，还需关注釉料中的助熔剂比例，如长石、石灰石或硼砂的配比，确保釉层在烧成温度下具有适宜的熔融范围。通过微调配方，使釉浆在干燥状态下保持适当的附着力，是减少缩釉的关键。
冰裂纹的形成机理与釉层应力控制

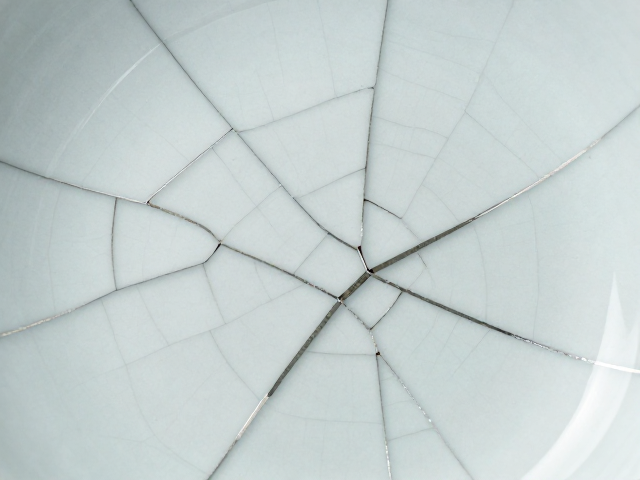

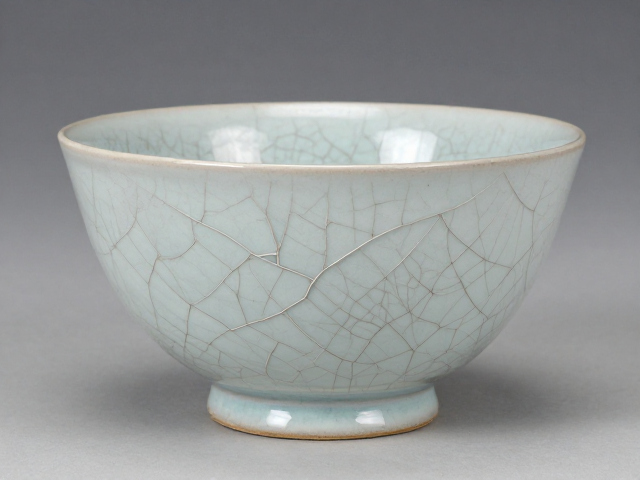

冰裂纹，又称开片，是瓷器表面呈现出的细密裂纹网络，其形成源于釉层与胎体在冷却过程中膨胀系数的差异。当瓷器从高温烧成后进入冷却阶段，胎体和釉层同时进行收缩。如果釉层的收缩率大于胎体，釉层会受到拉应力，当拉应力超过釉层的强度极限时，釉面便会产生裂纹。这种裂纹并非缺陷，而是许多传统瓷器追求的艺术效果，如哥窑瓷器便以金丝铁线般的冰裂纹闻名于世。然而，若裂纹过深或分布不均，则会影响瓷器的结构强度和美观度。
控制冰裂纹的生成，核心在于精确计算并匹配胎釉的膨胀系数。通过实验测定不同配方下胎体和釉层的线性膨胀系数，调整釉料中的二氧化硅、氧化铝和碱金属氧化物的比例，使釉层的膨胀系数略小于或接近胎体。在烧成过程中，冷却速率的控制至关重要。缓慢冷却有助于释放釉层内部应力，减少裂纹产生；而快速冷却则可能加剧应力集中，导致裂纹增多。此外，釉料的厚度也会影响裂纹的形态，较厚的釉层更容易形成明显的冰裂纹，而薄釉则裂纹细密或不明显。
烧成工艺对釉面缺陷的影响与优化
烧成曲线中的升温、保温和冷却阶段，每一个环节都会直接影响釉面的最终状态。在升温阶段，如果升温速度过快，坯体内部水分和有机物急剧挥发，产生的气体可能冲破釉层，形成针孔或缩釉。因此，在坯体脱水阶段（约100-300℃）应保持缓慢升温，确保坯体内部结构稳定。在最高烧成温度下，保温时间的长短决定了釉料的熔融程度。保温时间不足，釉料未完全熔融，流动性差，易导致缩釉；保温时间过长，釉料过度流动，可能引起变形或流淌。
冷却阶段的工艺参数对釉面质量同样具有决定性作用。对于易产生缩釉的釉料，建议在釉料开始熔融的温度区间（约800-1000℃，具体视釉料配方而定）保持较快的升温速度，以减少釉料在低温下的粘滞收缩。而在冷却过程中，若希望减少冰裂纹，应在釉层开始硬化前的阶段（约700-900℃）进行缓慢冷却，使应力充分释放。现代窑炉可通过程序控制实现精确的温度曲线管理，相比传统窑炉，能更有效地规避因温度波动导致的釉面缺陷。
修复与补救措施的实际应用
当缩釉或冰裂纹问题出现在成品瓷器上时，修复措施需根据缺陷的严重程度和瓷器的使用场景进行选择。对于轻微缩釉，若瓷器用于观赏而非盛装液体，可使用透明釉料进行局部修补。修补前，需彻底清洁缩釉部位，去除松散颗粒，然后涂抹少量透明釉，再次入窑低温烧成。此方法需谨慎操作，以免因多次烧成导致釉面再次起泡或脱落。对于冰裂纹，若裂纹过深影响结构强度，可使用环氧树脂或专用陶瓷修补胶进行填充。修补后，通过打磨和抛光，可使裂纹处恢复平滑，但需注意修补材料的耐候性和耐久性。
在无法进行二次烧成的情况下，物理封闭法是一种可行的补救手段。使用微晶蜡或专用陶瓷护理剂定期擦拭瓷器表面，可在裂纹处形成一层保护膜，防止污渍渗入和水分侵蚀。这种方法虽不能消除裂纹，但能有效延长瓷器的使用寿命，保持其外观整洁。对于高价值或文物类瓷器，建议交由专业修复机构处理，采用传统大漆或天然树脂进行填补，以最大程度保留瓷器的历史价值和艺术完整性。
