釉料配方与基础原料的预处理逻辑
结晶釉的核心在于金属盐类在冷却过程中的析出与生长，因此原料的纯净度与颗粒细度直接决定了最终肌理的清晰度。工业级氧化锌和硫酸锌是构建结晶骨架的基础材料，其中氧化锌需确保无杂质包裹，硫酸锌则需经过严格的烘干处理以去除结晶水，避免入窑后产生气泡破坏釉面完整性。基础釉料通常采用长石、石英和滑石按比例混合，石英含量需精确控制，过高的二氧化硅会导致釉液粘度过大，限制晶体生长空间，而过低则易引起釉层流淌失控。
研磨环节需达到极高的细度标准，一般要求通过320目筛网，确保釉浆均匀无颗粒感。若使用球磨机湿法研磨，需严格控制加水比例，使釉浆比重维持在规定的范围内，通常建议比重在1.70-1.75g/cm³之间，这一区间能平衡釉层的流动性与成膜能力。釉浆过稀会导致晶体稀疏且釉面薄，过稠则易造成釉层堆积不均，影响抽象肌理的自然过渡。
烧成曲线与温度控制的微观机制
结晶釉的烧成过程并非简单的升温与降温，而是一场严密的热力学博弈。素烧后的坯体需经过施釉、干燥等工序后方可进入窑炉，升温阶段需设置缓慢的升温速率，特别是在300℃至600℃区间，需充分排除坯釉中的水分和有机挥发物，防止釉面产生针孔或剥落。主烧温度通常控制在1250℃至1280℃之间，具体数值需根据釉料配方中的助熔剂比例进行微调，高温停留时间不宜过长，以免晶体过度溶解或釉面过度熔融。

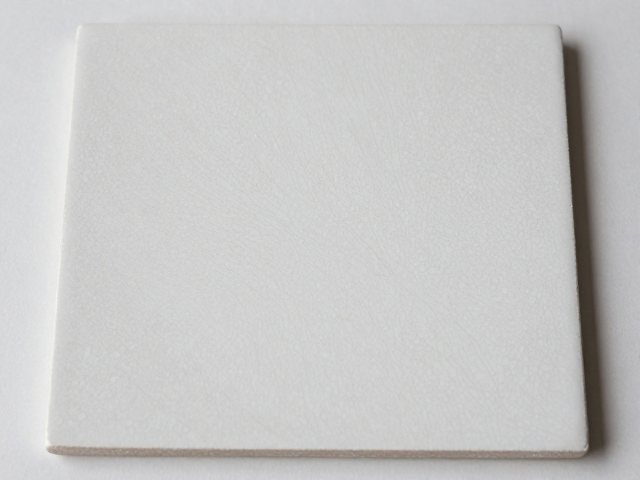

降温阶段是结晶形成的关键，降温速率直接影响晶体的大小与形态。快速降温往往形成细小密集的晶体，而缓慢降温则利于大尺寸晶体的生长。许多创作者会在1000℃左右设置保温平台，持续10至20分钟，这一步骤能促进晶核的均匀形成。随后以每小时50℃至100℃的速度缓慢降温至600℃以下，使晶体在受控的环境中充分发育。釉面在冷却过程中会因应力释放形成细微裂纹，这些裂纹与晶体交织，共同构成了独特的抽象肌理。
施釉手法与物理干预的艺术表达
施釉方式决定了釉层的初始厚度分布，进而影响结晶的从属关系。浸釉适合制作厚釉效果，需多次重复以获取均匀的釉层，而喷釉则能更精准地控制局部厚度，便于在试片不同区域形成丰富的层次变化。刷釉适合小面积试片，通过笔触的轻重干湿，人为制造釉层的厚薄差异，这种不均匀性在烧成后会转化为自然的色彩过渡和晶体疏密变化。

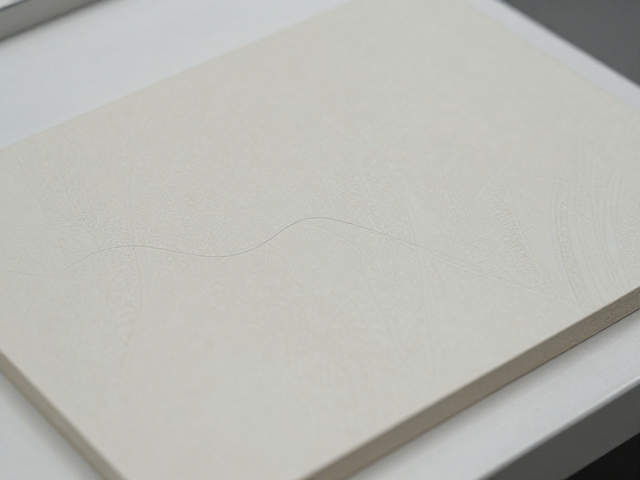

物理干预手段能为抽象肌理增添不可预测的偶然性。在釉料未干时，使用喷雾制造水痕，或利用压缩空气吹拂釉面，可形成类似云雾或流水的纹理。部分创作者会在施釉后使用细针或刀片在釉面划出细微划痕，这些划痕在烧成过程中会因釉料流动而模糊，形成柔和的线条感。此外，将试片倾斜放置，利用重力作用使釉料自然流淌，可创造出类似瀑布或岩浆的动态视觉效果，这种动态平衡需依靠经验反复调整。
后期处理与肌理呈现的审美重构
烧成出炉后的试片表面往往覆盖着一层粗糙的釉皮或残留物，需要通过物理打磨进行清理。使用不同目数的砂纸从粗到细逐步打磨，可去除表面浮釉，暴露出土润的晶体结构。打磨过程中需控制力度，避免破坏晶体本体，仅去除表面附着物。对于追求极致光滑效果的试片，可使用抛光膏进行精细抛光，使晶体表面呈现玻璃般的光泽，增强视觉冲击力。

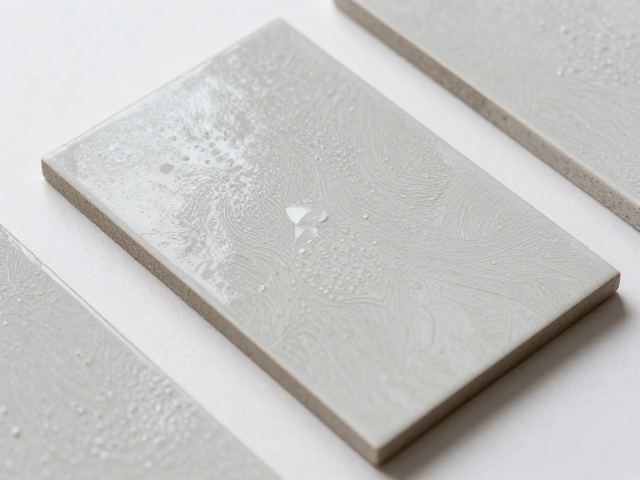

色彩与肌理的搭配需考虑光线下的折射效果。高岭土含量较高的釉料烧成后色调偏白，晶体清晰可见；而含铁量较高的釉料则呈现暖色调，晶体边缘会有晕染效果。创作者需根据意图选择底色，深色系背景能突出浅色晶体，浅色背景则适合深色晶体。试片摆放角度也会影响视觉效果，侧光照射能凸显肌理的立体感，正面强光则能展现色彩的丰富层次。通过调整观察角度，同一件试片可呈现出截然不同的抽象意境。
