月白天青釉的视觉特征与化学基础

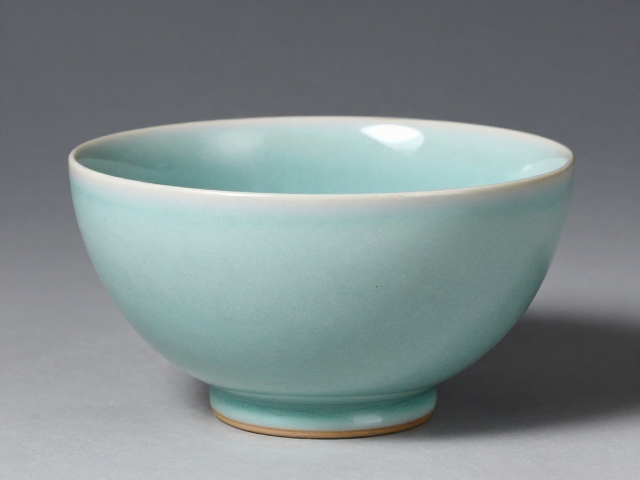

月白天青釉以其温润如玉、色泽淡雅著称，这种独特的视觉效果源于铁元素在还原气氛下形成的亚铁离子微观结构。与传统浓艳的青釉不同，月白釉的铁含量通常控制在较低区间，往往在1.0%至2.0%之间，具体数值需根据长石原料的实际含铁量进行微调。低铁含量确保了釉面在高温熔融后不会呈现深绿或墨色，而是保留那种如雨后初晴般的浅淡蓝青色调。这种釉色在光线下会呈现出一种半透明的乳浊感，仿佛玉石内部蕴含着温润的光泽，这是高岭土与石英在高温下形成的硅酸盐玻璃相与未完全熔融晶体共同作用的结果。
从矿物组成来看，月白釉的基础配方通常由长石、石英、高岭土和石灰石构成，其中助熔剂的比例决定了釉层的流动性和最终的光洁度。长石提供氧化铝和碱金属，石英作为骨架材料防止釉层过稀流淌，而石灰石则作为主要的钙源，促进釉面的玻化。在实际配制中，原料的细度至关重要，通常要求过筛目数在80-120目之间，以确保釉料在球磨过程中能达到均匀的分散状态。若颗粒过粗，烧制后釉面容易出现橘皮或针孔；若过细，则可能导致釉层在高温下过度流淌，失去月白釉特有的凝脂感。
核心原料配比与制备工艺细节
制备月白釉浆料时，水玻璃或碳酸钠常被用作悬浮剂，以改善釉浆的稳定性，防止沉淀。典型的配比方案中，长石约占40%-50%，石英占20%-30%，高岭土占10%-20%，石灰石占5%-10%，这一比例会根据当地原料的特性进行动态调整。例如，使用含钠较高的长石时，可适当减少碳酸钠的添加，以避免釉面产生过多的气泡或针眼。球磨时间是影响釉料性能的关键环节，一般需持续球磨4-6小时，直至釉浆细度达到规定标准，并通过200目筛网过滤，以去除大颗粒杂质。
釉浆的浓度控制直接影响施釉的效果，通常要求釉浆比重在1.55-1.65 g/cm³之间。这一比重范围能确保釉层在干燥后具有适当的厚度，既不会因过薄而露胎，也不会因过厚而在烧制过程中发生流釉或积釉现象。施釉方式可采用浸釉、浇釉或喷釉，其中浸釉法最为常见，需严格控制浸釉时间，通常为数秒至十几秒，具体取决于坯体的吸水率和釉浆浓度。施釉后，坯体需在通风干燥处自然晾干，避免阳光直射导致开裂，干燥过程中需保持环境清洁，防止灰尘附着影响釉面质量。
烧制过程中的气氛与温度曲线
月白釉的烧制核心在于还原气氛的精准控制与温度的稳定上升。在氧化阶段，坯体需先经过低温预热，排除水分和有机物质，随后逐步升温至900℃左右，此时釉料开始初步熔融。进入还原阶段后，窑内氧气含量需降低，通常通过控制燃料供给和通风口实现，还原气氛持续时间约为30-60分钟，这一过程促使铁元素转化为氧化亚铁，形成青蓝色调。还原结束后，需迅速转入弱氧化或中性气氛，以稳定釉面结构，防止过度还原导致釉色发黑或产生铁红斑点。
最高烧成温度通常控制在1250℃-1280℃之间，保温时间约为10-15分钟。这一温度区间能确保釉料充分玻化，形成致密的玻璃相，同时保留月白釉特有的乳浊质感。冷却阶段同样关键，快速冷却有助于形成细小的晶体结构，增强釉面的光泽度；而缓慢冷却则可能增加釉面的哑光感。实际操作中，需根据窑炉的热工性能和釉料配方微调升温与冷却曲线，确保釉面无裂纹、无变形，色泽均匀一致。
常见缺陷分析与修正策略
釉面出现针孔或气泡是月白釉烧制中常见的问题，这通常源于釉料中残留的空气或有机物未完全排出，或烧制温度过高导致釉层沸腾。解决此类问题需检查原料干燥程度，确保釉料在球磨前充分干燥，并在烧制初期设置足够的排气阶段。若针孔细小且密集，可适当提高烧成温度或延长保温时间，使釉层更好地流平；若气泡较大，则需减少釉浆浓度或降低烧成温度，避免釉层过度熔融。
釉面发黑或色泽不均多由还原气氛过强或铁含量波动引起。若釉色偏黑，应减弱还原气氛，缩短还原时间，或检查原料中铁含量是否超标。若色泽不均，需确保釉浆搅拌均匀，施釉时动作一致，避免局部釉层厚度差异过大。此外，坯体表面的清洁程度也会影响最终效果，施釉前需仔细清理坯体表面的灰尘和杂质，防止杂质与釉料反应产生斑点。通过精细调控原料配比、施釉手法和烧制曲线，可有效提升月白釉的品质稳定性。
