熔块釉与透明釉的过烧与欠烧机理分析
熔块釉在高温下的熔融行为高度依赖于其化学组成中的助熔剂比例，特别是硼砂、硼酸或长石等组分的热力学特性。当窑炉温度超过釉料液相生成的临界点，或者保温时间过长，釉面会过度熔融，导致粘度急剧下降。此时，釉层流动性过大，容易在坯体表面形成流釉、积釉甚至针孔，透明釉的表现尤为明显，因为其本身缺乏遮盖力，过烧会导致釉面浑浊、失去晶莹剔透感，甚至出现失透现象。
相反，欠烧现象发生在釉料未能获得足够热能完成固相反应和液相生成的阶段。此时，釉料中的未熔颗粒（如石英、未分解的碳酸盐）残留其中，导致釉面粗糙、无光泽，呈现哑光或干涩状态。对于透明釉而言，欠烧会直接破坏其光学透明度，使釉层发雾、发白，严重影响陶瓷制品的美观度和物理性能。控制烧成曲线中的升温速率和最高温度，是避免这两种极端缺陷的关键。
烧成缺陷的宏观与微观排查路径
排查过烧与欠烧缺陷，首要步骤是观察釉面的宏观形态特征。过烧的典型迹象包括釉面起泡、针孔密集、釉层变薄且边缘流淌严重，透明釉可能出现黄色或褐色变色。欠烧则表现为釉面无光、手感粗糙，敲击声音沉闷，釉层与坯体结合处可能存在未反应的白色斑点。通过对比不同装烧位置的产品，可以初步判断窑炉内的温度分布均匀性，若缺陷集中在窑炉特定区域，需重点检查该区域的燃烧器或加热元件状态。
微观结构的检查能提供更精确的失效分析依据。利用扫描电子显微镜（SEM）观察釉层截面，过烧样品的釉层与坯体界面通常呈现明显的溶解侵蚀，气孔粗大且分布不均；欠烧样品则可见大量未熔融的晶体颗粒嵌入釉层，气孔细小且闭合，釉层内部结构致密但缺乏玻璃相的连续性。此外，通过X射线衍射（XRD）分析釉面物相组成，若检测到大量残留石英或方石英，往往佐证了欠烧的发生；若发现异常的低粘度玻璃相结构，则指向过烧风险。
工艺参数优化与烧成曲线调整
优化烧成工艺需从升温曲线入手，实施阶梯式升温策略。在低温阶段（室温至600℃），应设置较慢的升温速率，确保坯釉中的水分和挥发性物质充分排出，避免气体滞留导致的气泡缺陷。进入高温阶段（800℃至最高烧成温度），需精确控制升温速率，特别是在釉料开始熔融的温度区间（通常为850-1050℃，视具体配方而定），应保持温度稳定，避免温度波动过大导致釉面流动不均。对于透明釉，建议采用“慢速升温、快速保温、缓慢冷却”的策略，以促进晶体生长与玻璃相的平衡，提升透明度。
最高烧成温度的设定需严格依据釉料的成熟温度区间。通过实验确定釉料的最佳烧成温度点，通常在该温度下，釉面光亮、无缺陷且与坯体结合良好。若发现过烧，可适当降低最高温度或缩短保温时间；若发现欠烧，则需提高最高温度或延长保温时间，但需警惕温度过高导致的变形问题。同时，窑炉内的气氛控制至关重要，氧化气氛有助于釉料中金属氧化物的显色和挥发，而还原气氛可能影响透明釉的清澈度，需根据釉料配方特点进行微调，确保烧成环境的稳定性。
原料处理与坯釉匹配性提升
原料的质量与处理工艺直接影响釉层的熔融行为。熔块釉的原料需经过严格的筛分和除铁处理，确保颗粒细度均匀，避免粗颗粒导致局部熔融不均。透明釉对原料中的铁、钛等杂质含量要求极高，通常要求Fe2O3含量低于0.05%，TiO2含量低于0.02%，以减少杂质引起的着色和气泡。此外，原料的预烧或陈腐处理有助于提高釉浆的稳定性，减少施釉过程中的缺陷。

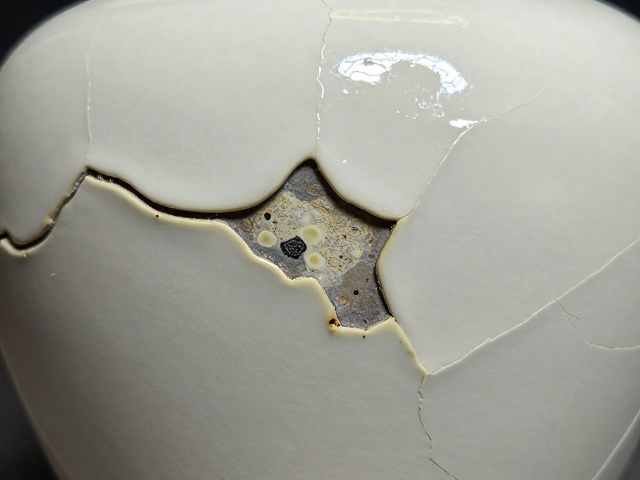

坯釉匹配性是防止烧成缺陷的另一关键因素。釉料的热膨胀系数应与坯体相匹配，若釉料热膨胀系数大于坯体，冷却过程中釉层受拉应力易产生裂纹；若小于坯体，则受压应力易产生剥落。在烧成过程中，坯体与釉料的烧结收缩率也需协调，避免因收缩不一致导致釉面开裂或变形。通过调整釉料配方中的氧化铝、二氧化硅含量，可以调节釉料的粘度和热膨胀系数，从而优化坯釉结合状态，提升成品率。
