传统金缮工艺的核心理念与材料准备
金缮并非单纯的修补手段，而是一种基于“侘寂”美学，用残缺之美重塑器物价值的修复技艺。其核心在于不刻意掩盖裂痕，而是通过天然大漆与金粉的结合，让断裂处成为器物历史的一部分。这一过程极度依赖对天然材料的理解，主要原料需选用真金粉、天然大漆（生漆）以及糯米粉或瓦灰作为粘合介质。真金粉的纯度通常需达到99.9%，以确保氧化后的色泽稳定与持久；天然大漆则需从漆树汁液中采集，经过严格的脱水与调配，其粘性与固化特性决定了修复层的最终强度。
在正式动工前，修复环境的温湿度控制至关重要。理想的操作环境应保持温度在20-25摄氏度，相对湿度在70%-80%之间，这是天然大漆发生酶促反应并固化的最佳区间。若环境过于干燥，大漆难以干透，会导致修复层发白或脱落；若湿度过高，则可能引发漆面起泡。此外，修复工具需提前清洁消毒，包括不同目数的砂纸、刮刀、毛笔以及用于固定器物的夹具。所有工具必须无油无污，以免污染漆面，影响金线与器物的附着力。
器物清洁与裂痕预处理细节
修复的第一步是对破损陶瓷进行严密的清洁与拼接。若为整器断裂，需先将碎片浸泡在温水中清洗，去除表面的灰尘、油脂及旧胶残留，随后彻底晾干。对于裂痕较深的部位，可使用细针清理缝隙中的杂质，确保大漆能深入裂隙内部。拼接时，将调配好的大漆与适量瓦灰混合成腻子状，均匀涂抹在断裂面，随后将碎片精准对接。此阶段需使用夹具固定，并置于潮湿环境中静置24-48小时，待大漆初步固化后，再刮去溢出的多余漆料，使接缝处平整过渡。
若为金缮修补而非整器拼接，需先对裂痕进行扩缝处理。使用小型锉刀或砂纸轻轻打磨裂痕边缘，形成微小的倒角，这有助于后续填充材料更好地嵌入并增加附着力。清理完毕后，需用无水酒精再次擦拭修复区域，确保无粉尘残留。对于多孔性较强的陶器或粗瓷，可能需要进行封底处理，即在裂痕处涂抹一层稀薄的大漆作为底漆，待其干透后，能防止后续填充物过度渗入器物内部，从而保证表面修复层的厚度与质感可控。
大漆填补与金粉涂抹的分层技巧
金缮的精髓在于“金线”的呈现，这需要通过多层大漆填补与金粉涂抹来实现。第一层填补通常使用黑漆或朱漆大漆与瓦灰调制的腻子，填补较大的缺口或裂痕。每层填补后需放入密闭的漆盒（木箱）中，利用高湿度环境等待其完全干透，这一过程可能需要数天甚至数周，视天气状况而定。切忌在未干透时进行下一步操作，否则会导致层间剥离或气泡产生。填补时需确保漆料略高于器物表面，为后续打磨预留空间。

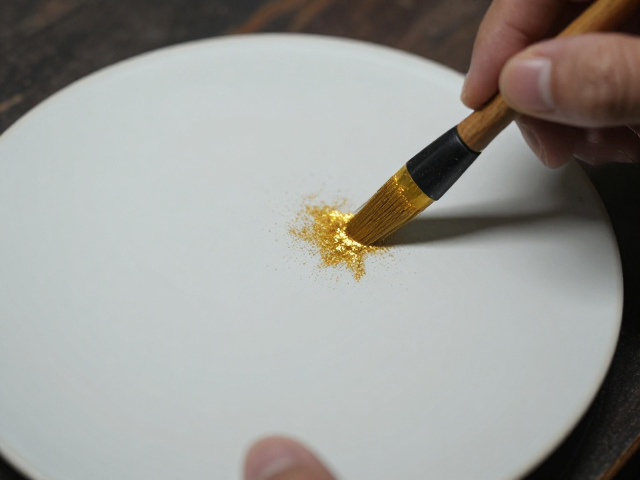

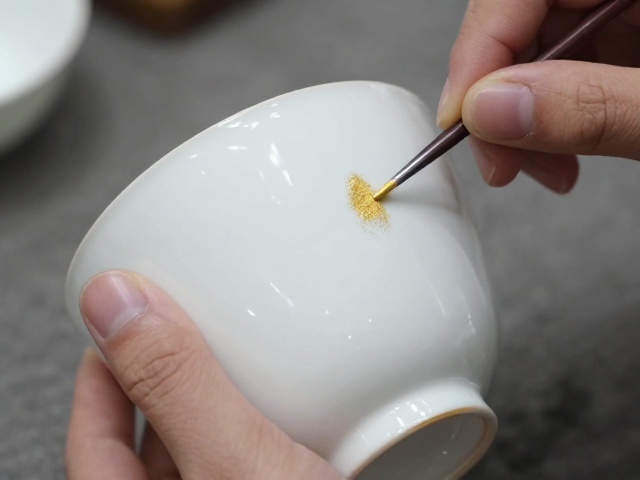

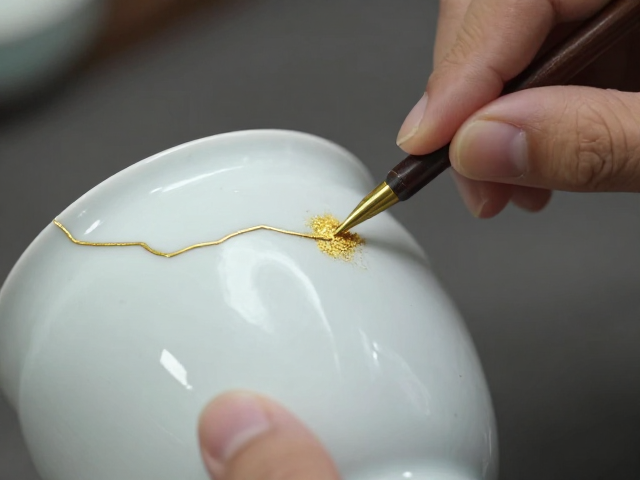

当填补层完全固化并打磨至平整光滑后，即可进行金粉涂抹。传统上采用“莳绘”技法，先用细毛笔蘸取少量透明漆或清漆，在裂痕处薄涂一层作为粘着剂。待其处于半干状态（触感微粘但不粘手）时，用竹签或专用金粉勺将真金粉轻轻撒在涂漆处。金粉需覆盖整个裂痕区域，并略微向两侧晕染，以模拟自然生长的纹理。若追求更华丽的效果，可依次使用金粉、银粉或铂金粉进行分层撒播，每一层之间需等待漆面适度干燥，以避免粉末混合后颜色浑浊。
后期打磨与光泽度调整
金粉附着后，需等待其完全固化，通常需数天时间。固化完成后，修复表面会显得粗糙且金光刺眼，此时需进行精细打磨。使用高目数砂纸（从600目逐步过渡到1000目、1500目，甚至更高）沾水轻轻打磨金面。打磨时需力度均匀，仅打磨凸起部分，保留金粉嵌入漆面的自然肌理，切忌将金粉完全磨平，否则会失去金缮特有的立体感与层次感。打磨过程中需频繁用水冲洗，观察金线的光泽变化，直至金面与周围漆面平滑过渡，呈现出温润内敛的光泽。
一步是抛光与养护。使用柔软的棉布或鹿皮，配合少量天然蜂蜡或专用抛光膏，对修复区域进行轻柔擦拭。这一过程不仅能提升金线的亮度，还能增强大漆表面的防水性与耐磨性。修复完成的器物应避免长时间暴晒或接触强酸强碱物质，日常清洁仅需用湿布轻拭即可。金缮器物会随着时间推移，大漆色泽逐渐变深，金线愈发沉稳，这种随时间沉淀的美感正是传统工艺不可复制的魅力所在，使得每一件修复品都成为独一无二的艺术品。
