熔块釉配方与氧化锰的显色机制
熔块釉在加入氧化锰后出现紫棕色，核心在于锰离子在高温还原或中性气氛下的价态变化。锰在釉料中通常以+2价和+4价存在，当烧成气氛处于弱还原状态时，二价锰容易与釉料中的硅酸盐网络结合，形成深紫、紫褐甚至黑色的色相。若釉料中含有少量的铁、钴或镍等伴生元素，会与锰产生复杂的交互作用，进一步加深颜色并偏向棕色调。这种发色过程高度依赖于釉料的基础化学成分，特别是二氧化硅与氧化硼的比例，以及助熔剂如长石、方解石或滑石的具体用量。

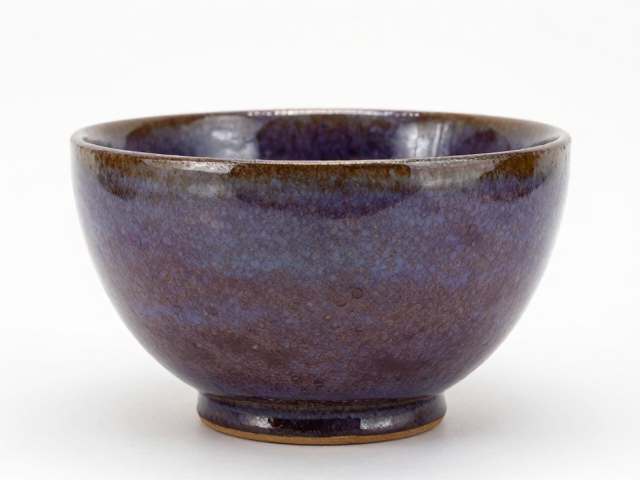

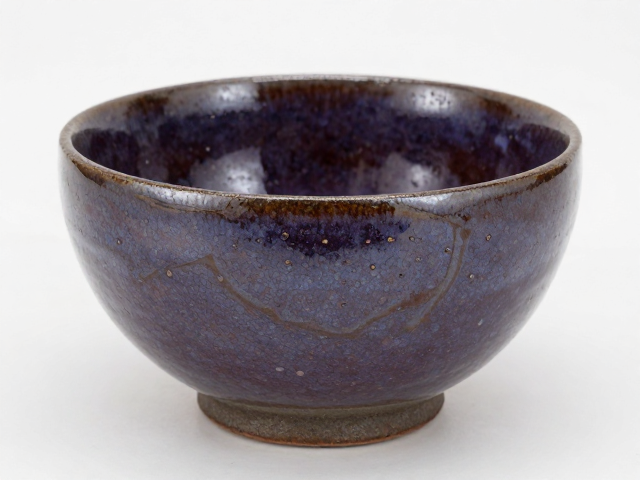

釉面粗糙往往伴随着发色不稳定，这通常不是单一因素造成的，而是熔块制备与施釉工艺共同作用的结果。如果熔块在水中溶解不完全，残留未反应的硅酸盐颗粒，或者熔块玻璃相中析出微晶，都会直接导致施釉后釉面出现砂眼、橘皮或粗糙感。此外，氧化锰本身若未经过细磨处理，颗粒粒径过大，在釉浆中沉降速度快，容易在釉层表面形成局部富集区，烧成后这些富集点无法完全熔融平滑，形成肉眼可见的粗糙凸起。因此，解决粗糙问题必须从原料预处理和釉浆稳定性两个维度同时入手。
原料预处理与釉浆细度控制
解决釉面粗糙的首要步骤是严格把控氧化锰的细度。工业级氧化锰粉末若直接使用，其粒径分布不均会导致釉面不平整。建议将氧化锰与熔块原料一同进行球磨处理，或者单独对氧化锰进行超细研磨，确保其通过325目筛网的比例达到95%以上。细磨不仅能提高氧化锰在釉浆中的分散均匀性，还能加速其在高温下的溶解和反应速率，减少因局部浓度过高而产生的结晶粗大现象。同时，需检查熔块的细度，通常釉料总细度应控制在200-300目之间，过粗的熔块颗粒是造成釉面粗糙的直接推手。
釉浆的稳定性与流变性能对釉面质量有着决定性影响。如果釉浆过稀，干燥过程中水分蒸发过快，釉层容易开裂或产生针孔；如果釉浆过稠，施釉厚度不均，薄处发色浅且粗糙，厚处易流釉或起泡。建议调整釉浆的比重，一般控制在1.60-1.65 g/cm³之间，并根据实际施釉方式（浸釉、喷釉或淋釉）添加适量的羧甲基纤维素钠（CMC）或膨润土作为增稠剂和悬浮剂。添加时需缓慢搅拌，避免引入过多气泡，因为气泡破裂后留下的针孔也会加剧釉面的粗糙感。
烧成曲线与气氛调控
烧成制度直接影响釉层的熔融状态和表面张力。如果升温速率过快，釉料中的气体未能及时排出，会在釉面形成气泡或针孔，冷却时气泡破裂或收缩会导致釉面凹陷粗糙。建议采用分段烧成法，在300-600℃区间设置缓升温阶段，使有机物挥发和碳酸盐分解产生的气体充分排出。在1100-1200℃的高温阶段，需确保足够的保温时间，通常为15-30分钟，使釉料完全熔融并流平。对于熔块釉，熔融温度区间较窄，保温时间不足会导致釉面未完全玻化，表现为涩手、粗糙。
气氛控制是决定氧化锰发出色相的关键，同时也影响釉面的光泽度和平滑度。在弱还原气氛下，锰主要呈+2价，发紫黑色，但若还原过强，可能导致釉料中其他成分挥发或釉面失光。若希望获得均匀的紫棕色且釉面光滑，建议采用中性或极弱还原气氛。实际操作中，可通过调节燃气与空气的比例，使火焰呈微带黄色或无色透明，避免强氧化或强还原。烧成后期需缓慢降温，特别是在1000℃以下阶段，缓慢冷却有助于釉面结晶过程的稳定，减少因热应力造成的釉面微裂纹和粗糙。
基础釉料配方的微调策略
当氧化锰用量较大时，釉料的粘度会增加，导致熔融流动性下降，从而引发釉面粗糙。为了改善流动性，可适当增加釉料中的助熔剂比例，如增加长石或石英的比例，但需注意保持二氧化硅与氧化物的比例平衡，避免釉面过软或易腐蚀。另一种有效方法是引入少量硼砂或硼酸，硼元素能显著降低釉料的熔融温度和粘度，提高釉面的流平性，使氧化锰的发色更加均匀细腻。此外，添加少量滑石或镁橄榄石可以增加釉面的硬度和耐磨性，同时改善釉层的透明度，使紫棕色更加深邃。
釉料中钙、镁等二价金属氧化物的含量也会影响釉面的质感。过高的钙含量可能导致釉料在高温下析出方解石或硅灰石晶体，造成釉面粗糙。若发现釉面因晶体析出而粗糙，可减少石灰石或方解石的用量，改用石膏或硫酸钙作为钙源，或在配方中引入适量的氧化铝来稳定釉相。氧化铝能提高釉料的粘度，防止釉面过火流淌，但过量会导致釉面哑光或粗糙，因此需精确控制氧化铝的比例，通常控制在3%-5%之间，以平衡釉面的光泽度和平滑度。
